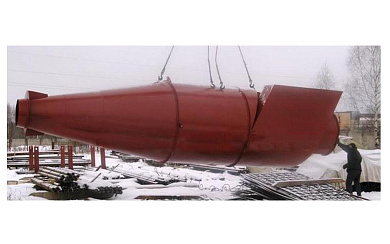

Циклон ЦН-24-900

ПРИМІТКА: ціни на циклони ЦН-24 дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Умовні позначення типорозміру одиночного і групового циклонів

• ЦН - циклон НІІОгаза;
• 24 - кут нахилу вхідного патрубка відносно горизонталі (град.);
• П, Л - «Праве» («Ліве») обертання газу; число після тире (900) - внутрішній діаметр циліндричної частини циклона (мм);
• Наступна цифра (1) - кількість циклонів в групі;
• У - з камерою очищеного газу у вигляді «улiтки»;
• З - з камерою очищеного повітря у вигляді збірки;
• П - пірамідальна форма бункера.

Циклон ЦН-24-900 є потужним агрегатом для попереднього очищення. Застосовується для очищення газоповітряних середовищ від пилу різного характеру. Більш затребуваним використання ЦН-24-900 у тих умовах, в яких не вимагається високої якості очищення повітря. З цієї причини дана техніка застосовується, як правило, в якості очистки першого ступеня на різних промислових об'єктах в аспіраційних системах. Також дані апарати можна застосовувати як розвантажувальні апарати в системах пневмотранспорту.

Тривалий термін служби циклон ЦН-24-900 та найбільш оптимальні робочі умови гарантує приварювання додаткових металевих листів в місцях, найбільш схильних до зносу - вхідна та нижня частини корпусу. Циклони з діаметром, меншим 800 мм, використовувати для транспортування абразивних пилів не рекомендується.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання не більше 1000, для пилу середнього злипання 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

• для одиночного виконання - 80
• для групового виконання: з «улiткою» - 90

Оптимальна швидкість в циклоні 4,5 м / сек.

Циклон ЦН-24-900 - технічне обслуговування

У процесі роботи циклону необхідно стежити за тим, щоб рівень пилу не перевищував рівень площини, розташованої на 0,5 діаметра від кришки бункера циклону. З цією метою потрібно безперервно вивантажувати пил. Також необхідно час від часу здійснювати технічний огляд циклона.

Більш докладну інформацію про циклони ЦН-24 дивіться ТУТ!

Циклони ЦН-24 без улiтки і Циклони ЦН-24 з улiткою

D мм	H мм	axb мм
900	3834	999x234
