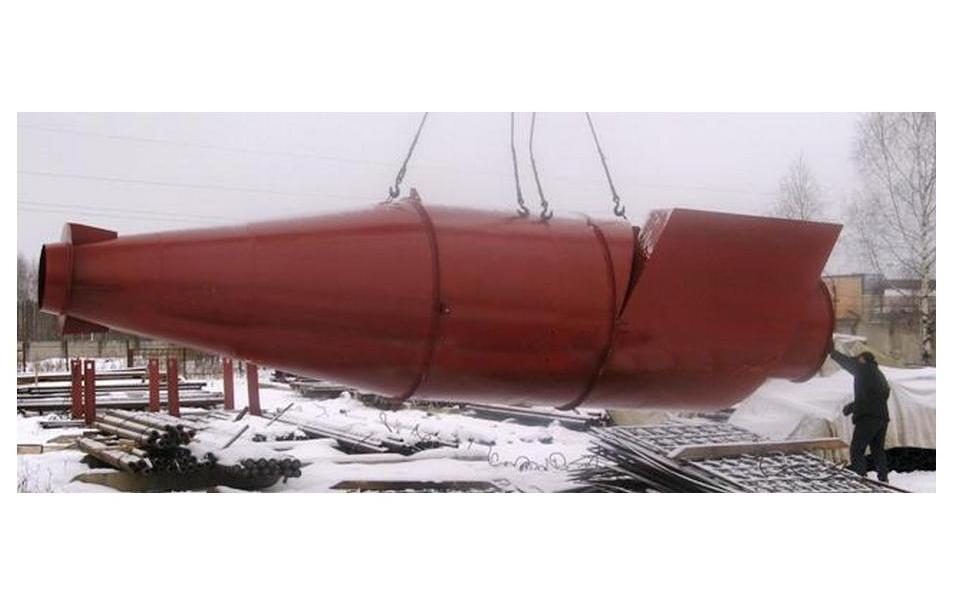

Циклон ЦН-24-600

ПРИМІТКА: ціни на циклони ЦН-24 дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Умовні позначення типорозміру одиночного і групового циклонів

• ЦН - циклон НІІОгаза;
• 24 - кут нахилу вхідного патрубка відносно горизонталі (град.);
• П, Л - «Праве» («Ліве») обертання газу; число після тире (600) - внутрішній діаметр циліндричної частини циклона (мм);
• Наступна цифра (1) - кількість циклонів в групі;
• У - з камерою очищеного газу у вигляді «улiтки»;
• З - з камерою очищеного повітря у вигляді збірки;
• П - пірамідальна форма бункера.

Циклон ЦН-24-600 відноситься до типу потужних очисних агрегатів попереднього очищення, ефективно використовуваних на різних промислових об'єктах. Застосовується для очищення газоповітряного середовища від різновидного пилу. В умовах, які не вимагають високої якості повітроочищення, найбільш рентабельно використовувати ЦН-24-600. Тому застосування даної техніки в якості першого ступеня очищення в аспіраційних системах є найбільш обгрунтованим. Також дані агрегати служать в якості розвантажувальних апаратів в пневмотранспортних системах.

Рекомендується приварювати додаткові металеві листи в місцях, найбільше схильних до зносу (у вхідний і нижній частинах корпусу), для того, щоб забезпечити Циклонам ЦН-24-600 найбільш оптимальні робочі умови і продовжити термін їх служби. Не рекомендується використовувати для транспортування абразивного пилу циклони з діаметром, меншим 800 мм.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання не більше 1000, для пилу середнього злипання 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

• для одиночного виконання - 80
• для групового виконання: з «улiткою» - 90

Оптимальна швидкість в циклоні 4,5 м / сек.

Циклон ЦН-24-600 - технічне обслуговування

Під час роботи циклону, рівень пилу не повинен перевищувати рівень площини, яка розташована на 0,5 діаметра від кришки бункера циклону, тому необхідно забезпечувати безперервне вивантаження пилу. Також необхідно проводити періодичний огляд циклону.

Більш докладну інформацію про циклони ЦН-24 дивіться ТУТ!

Циклони ЦН-24 без улiтки і Циклони ЦН-24 з улiткою

D мм	H мм	axb мм
600	2556	666x156
