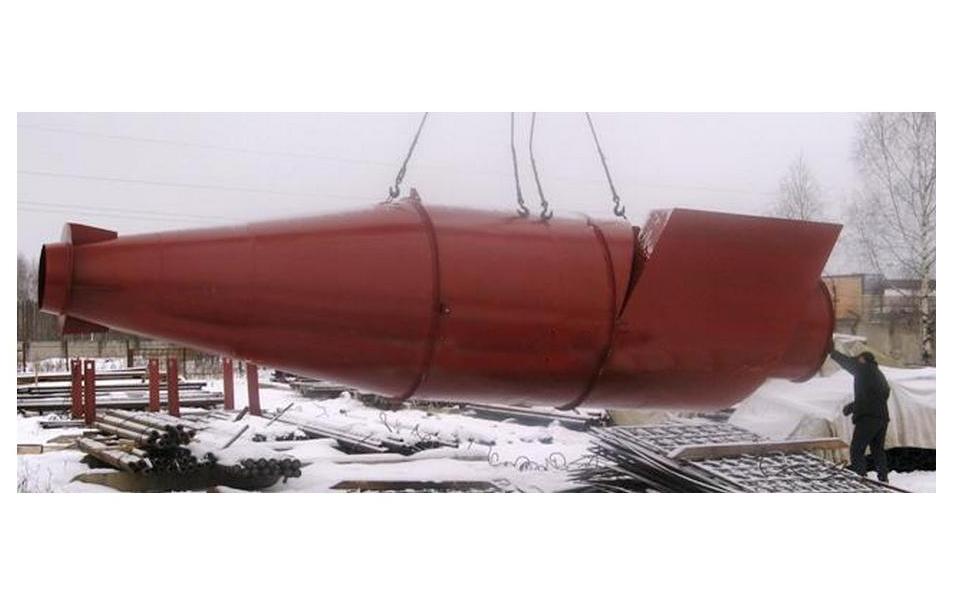

Циклон ЦН-24-3000

ПРИМІТКА: ціни на циклони ЦН-24 дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Умовні позначення типорозміру одиночного і групового циклонів

• ЦН - циклон НІІОгаза;
• 24 - кут нахилу вхідного патрубка відносно горизонталі (град.);
• П, Л - «Праве» («Ліве») обертання газу; число після тире (3000) - внутрішній діаметр циліндричної частини циклона (мм);
• Наступна цифра (1) - кількість циклонів в групі;
• У - з камерою очищеного газу у вигляді «улiтки»;
• З - з камерою очищеного повітря у вигляді збірки;
• П - пірамідальна форма бункера.

Циклон ЦН-24-3000 - потужний пиловловлювач, агрегат попереднього очищення. Цю модель використовують для очищення газоповітряних мас від різного характеру пилу. В умовах, які не вимагають високої якості очищення повітря, найбільш рентабельно використовувати ЦН-24-3000. Отже, його застосовують на різних промислових об'єктах в якості агрегата першого ступеня очищення в аспіраційних системах, що є найбільш ефективним і доцільним. Також дані пристрої можна застосовувати в системах пневмотранспорту як розвантажувальні апарати.

Для продовження терміну служби Циклона ЦН-24-3000 та забезпечення найбільш оптимальних робочих умов, бажано приварювати додаткові захисні металеві листи в місцях, найбільше схильних до зносу (вхідна та нижня частини корпусу). Для транспортування абразивного пилу не рекомендується використовувати циклони, діаметр яких менший 800 мм.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання не більше 1000, для пилу середнього злипання 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

• для одиночного виконання - 80
• для групового виконання: з «улiткою» - 90

Оптимальна швидкість в циклоні 4,5 м / сек.

Циклон ЦН-24-3000 - технічне обслуговування

Як і будь-яка інша техніка, циклон потребує проведення періодичного огляду фахівців. Під час роботи циклона, рівень пилу не повинен перевищувати рівень площини, яка розташована на 0,5 діаметра від кришки бункера циклону, тому необхідно забезпечувати безперервне вивантаження пилу.

Більш докладну інформацію про циклони ЦН-24 дивіться ТУТ!

Циклони ЦН-24 без улiтки і Циклони ЦН-24 з улiткою

D мм	H мм	axb мм
3000	12780	3330x780
