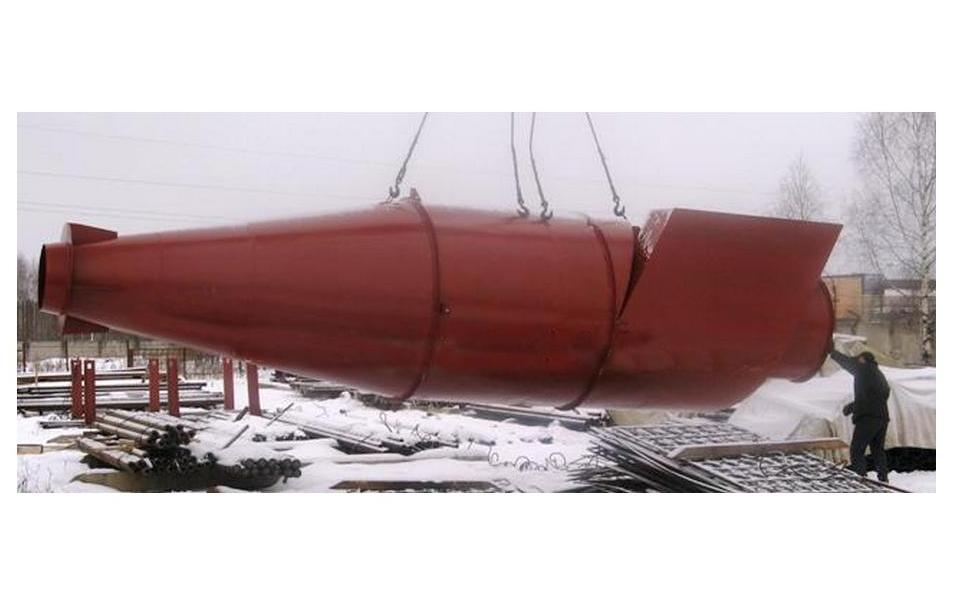

Циклон ЦН-24-2400

ПРИМІТКА: ціни на циклони ЦН-24 дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Умовні позначення типорозміру одиночного і групового циклонів

• ЦН - циклон НІІОгаза;
• 24 - кут нахилу вхідного патрубка відносно горизонталі (град.);
• П, Л - «Праве» («Ліве») обертання газу; число після тире (2400) - внутрішній діаметр циліндричної частини циклона (мм);
• Наступна цифра (1) - кількість циклонів в групі;
• У - з камерою очищеного газу у вигляді «улiтки»;
• З - з камерою очищеного повітря у вигляді збірки;
• П - пірамідальна форма бункера.

Циклон ЦН-24-2400 є дуже потужним очищувачем, який призначений для попереднього очищення газоповітряних середовищ від пилу різного характеру. Найбільш рентабельним і максимально ефективним використання ЦН-24-2400 буває в умовах, що не вимагають високої якості очищення повітря. Тому застосування даної техніки в якості першого ступеня очищення в аспіраційних системах на різних промислових об'єктах є обгрунтованим. Також дані апарати можна успішно використовувати як розвантажувальні агрегати в пневмотранспортних системах.

Для того, щоб забезпечити Циклонам ЦН-24-2400 найоптимальніші робочі умови і продовжити термін їх служби, рекомендується приварювати додаткові металеві листи в місцях, що більш за все піддаються зносу (у вхідний і нижній частинах корпусу). Якщо діаметр циклона менший 800 мм, застосовувати його для транспортування пилу абразивного характеру не рекомендується.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання не більше 1000, для пилу середнього злипання 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

• для одиночного виконання - 80
• для групового виконання: з «улiткою» - 90

Оптимальна швидкість в циклоні 4,5 м / сек.

Циклон ЦН-24-2400 - технічне обслуговування

Під час роботи циклону, рівень пилу не повинен перевищувати рівень площини, яка розташована на 0,5 діаметра від кришки бункера циклону, тому необхідно забезпечувати безперервне вивантаження пилу. Також необхідно проводити періодичний огляд циклону.

Більш докладну інформацію про циклони ЦН-24 дивіться ТУТ!

Циклони ЦН-24 без улiтки і Циклони ЦН-24 з улiткою

D мм	H мм	axb мм
2400	10224	2664x624
