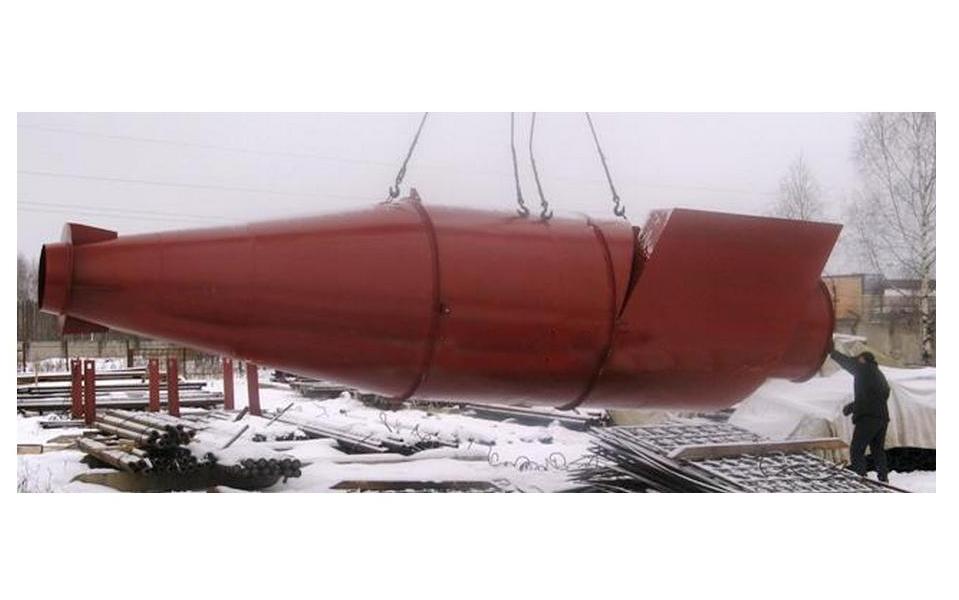

Циклон ЦН-24-1800

ПРИМІТКА: ціни на циклони ЦН-24 дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Умовні позначення типорозміру одиночного і групового циклонів

• ЦН - циклон НІІОгаза;
• 24 - кут нахилу вхідного патрубка відносно горизонталі (град.);
• П, Л - «Праве» («Ліве») обертання газу; число після тире (1800) - внутрішній діаметр циліндричної частини циклона (мм);
• Наступна цифра (1) - кількість циклонів в групі;
• У - з камерою очищеного газу у вигляді «улiтки»;
• З - з камерою очищеного повітря у вигляді збірки;
• П - пірамідальна форма бункера.

Циклон ЦН-24-1800 відноситься до типу потужних очисних агрегатів попереднього очищення, ефективно використовуваних на різних промислових об'єктах. Застосовується для очищення газоповітряного середовища від різновидного пилу. В умовах, які не вимагають високої якості повітроочищення, найбільш рентабельно використовувати ЦН-24-1800. Тому застосування даної техніки в якості першого ступеня очищення в аспіраційних системах є найбільш обгрунтованим. Також дані агрегати служать в якості розвантажувальних апаратів в пневмотранспортних системах.

Тривалий термін служби циклон ЦН-24-1800 та найбільш оптимальні робочі умови гарантує приварювання додаткових металевих листів в місцях, найбільш схильних до зносу - вхідна та нижня частини корпусу. Циклони з діаметром, меншим 800 мм, використовувати для транспортування абразивних пилів не рекомендується.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання не більше 1000, для пилу середнього злипання 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

• для одиночного виконання - 80
• для групового виконання: з «улiткою» - 90

Оптимальна швидкість в циклоні 4,5 м / сек.

Циклон ЦН-24-1800 - технічне обслуговування

Необхідний періодичний повний огляд всієї системи. Важливий контроль над рівнем пилу. Він не повинен перевищувати рівень площини, яка знаходиться на відстані половини діаметра від кришки бункера. Оскільки процес роботи приладу не повністю автоматичний, слід періодично вивантажувати пил.

Більш докладну інформацію про циклони ЦН-24 дивіться ТУТ!

Циклони ЦН-24 без улiтки і Циклони ЦН-24 з улiткою

D мм	H мм	axb мм
1800	7668	1998x468
