Циклон ЦН-15У-200

Артикул: -

(0)

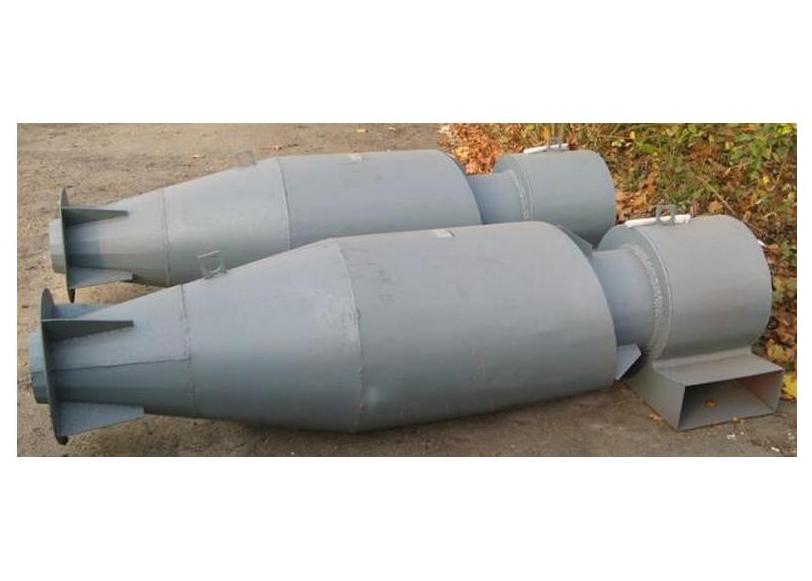

Циклон ЦН-15У-200 застосовують для відділення дрібного пилу та інших дрібних частинок від газоповітряних сумішей під час транспортування сипучих матеріалів і летючої золи.

Характеристики

Продуктивність по повітрю: 400 м³/ч
Діаметр: 200 мм
Висота: 662 мм
Вхідний патрубок: 132x52 мм
Маса: 16 кг

Характеристики

Производитель Вент-Заводы

Производство Украина

ПРИМІТКА: ціни на циклони ЦН-15У дано без вартості бункера, постаменту і пилового затвора (вартість розраховується окремо).

Умовні позначення типорозміру одиночного і групового циклонів

ЦН - циклон НІІОгаза;
15 - кут нахилу вхідного патрубка відносно горизонталі (град.);
П, Л - «Праве» («Ліве») обертання газу; число після тире (200) - внутрішній діаметр циліндричної частини циклона (мм);
Наступна цифра (1) - кількість циклонів в групі;
У - з камерою очищеного газу у вигляді «улiтки»;
З - з камерою очищеного повітря у вигляді збірки;
П - пірамідальна форма бункера.

Циклон ЦН-15У-200 - це агрегат, який призначений для очищення газоповітряних мас від забруднювачів різного характеру - пилу і багатьох інших дрібнодисперсних часток, що утворюються під час переміщення сипучих матеріалів, а також летючого попелу. Циклон цієї моделі широко використовується в різнопланових сферах промисловості, сільського господарства, в харчовому виробництві.

Масова концентрація пилу в очищуваному газі, г/м³ - 250 для пилу слабкого злипання не більше не більше 1000, для пилу середнього злипання не більше 250. Температура очищуваного газу, °С не більше 400. Тиск (розрідження), кПа (кгс/м?) не більше 5 (500).

Коефіцієнт гідравлічного опору циклонів:

для одиночного виконання - 147
для групового виконання: з «улiткою» - 175, зі збірником - 182

Оптимальна швидкість в циклоні 3,5 м / сек.

Циклон ЦН-15У-200 - технічне обслуговування

Необхідний періодичний повний огляд всієї системи. Важливий контроль над рівнем пилу. Він не повинен перевищувати рівень площини, яка знаходиться на відстані половини діаметра від кришки бункера. Оскільки процес роботи приладу не повністю автоматичний, слід періодично вивантажувати пил.

Більш докладну інформацію про циклони ЦН-15У дивіться ТУТ!

Циклони ЦН-15У без улiтки і Циклони ЦН-15У з улiткою

D мм	H мм	a_xb мм
200	662	132x52

Характеристики
№ Циклона	ЦН-15У-200
Продуктивнiсть по повiтрю	400 м³/ч
Дiаметр	200 мм
Висота	662 мм
Маса	16 кг
