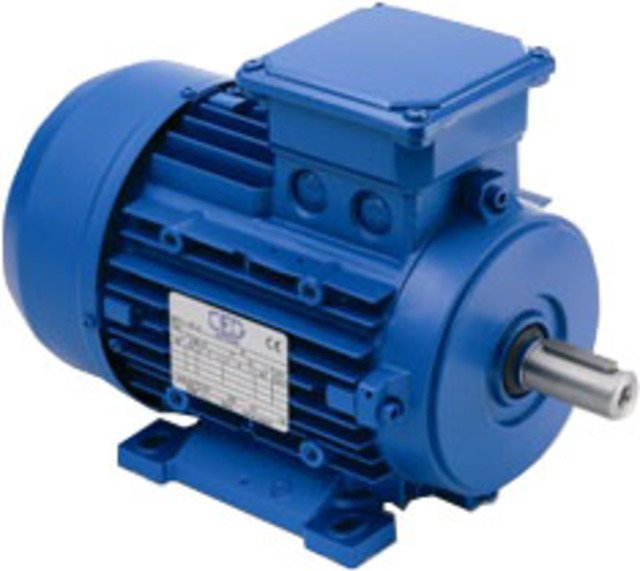

Електродвигун 0,55 кВт АІР63В2 | АІР 63 В2

Електродвигун АІР63В2 / АІР 63 В2 (електродвигуни 0,55 кВт 3000 об \ хв.)

Технічні дані:
при напрузі 380 В, частотою 50 Гц

Розшифровка маркування електродвигун АІР 63 В2:

• АІР - спеціалізована серія асинхронного двигуна, яка взаємозамінні моделі 4А63В2, 5А63В2, АД63В2, АІР63В2, АДМ63В2;
• 63 – висота валу від станини до центру осі двигуна, мм;
• В – довжина ротора (вала);
• 2 – кількість полюсів, так само 3000 об \ хв.

Монтажні виконання двигуна 0,55 кВт АІР63В2:

• IM 1081 лапи;
• IM  2081 комбінований;
• IM  3081 фланець;
• IM 2181, 2182, IM 3681, IM 3682 – монтажні виконання робляться під замовлення.

Технічні характеристики на електродвигун 0,55 кВт АІР 63 В2:

• Корпус має ребристу форму (сірий чавун), коробка з контактами зверху;
• Ротор короткозамкнутий;
• Обмотка мідна;
• Діаметр вала 14 мм;
• Рівень звуку зменшений за допомогою якісних підшипників до 56 дБ;
• Електромотори при роботі мають високий ККД (до 83%);
• Працюють з напругою від мережі 220 В з конденсатором, 380 В без конденсатора;
• мови робочого середовища: помірний клімат (У3) від -40⁰С до +40⁰С;
• Висота валу від центру осі до основи складає 63 мм;
• Ступінь захисту (IP54), захищений від зовнішніх факторів: води і пилу;
• Електромотор працює в режимі (S1), тобто стабільна тривале навантаження
• Повна продуктивність 44000 годину.


Види обмоток ротора в електродвигуні АІР63В2:

   Все, що описано про двигун АІР 63 В2, актуально до кожної серії загальнопромислового асинхронного трифазного електродвигуна серії 4А63В2, АД63В2, АІР63В2, 5А63В2, АДМ63В2.

     Електродвигун АІР має такі обмотки ротора: короткозамкнутая і фазна. Давайте спочатку ознайомимося з фазною обмоткою в електродвигуні 0,55 кВт АІР 63 В2. Маючи фазную обмотку, ми практично бачимо аналогію обмотки статора, яка з'єднується в зірку. Як підключають фазную обмотку? Обмотку в двигуні АІР 63 В2, яку встановили необхідно тепер підключити, щоб все в електродвигуні було взаємопов'язано. Маючи чотири дроти потрібно, щоб кінці з'єднувалися разом (вони ізолюються), почала повинні приєднаються до контактних кілець: вони розташовані на валу. Крім цього на контактні кільця налаживаются спеціальні щітки (до них приєднують зовнішні ланцюга). Така послідовність в електродвигуні 0,55 кВт АІР63В2 дозволяє змінювати опір ротора. Що це нам дає? В першу чергу ми можемо впливати на швидкість обертання асинхронного електродвигуна і змінювати пускові струми, які при запуску електродвигуна в кілька разів збільшуються, а це значно відображається на електричному ланцюзі і звичайно на самому електродвигуні АІР63В2. Порівнюючи між собою фазную і короткозамкнутую обмотки, можна сказати і підтвердити, що практично у всіх електродвигунах застосовується короткозамкнутая обмотка, називають її в народі «біляча клітина». Залежно від потужності електродвигуна обмотку ротора виготовляють по різному: якщо електродвигун великої потужності, то в пазах вбиті мідні стрижні, якщо середньої і малої потужності, то литтям під тиском з алюмінію. Мотор АІР 63 В2 виготовлений для роботи в помірному кліматі, тому він працює в будь-якому кліматичному поясі України. Вибираючи наші електродвигуни, Ви будете більш ніж достатньо задоволені його надійністю і довговічністю.

   Електромотори 0,55 кВт АІР 63 В2 з вентиляторами, верстатами, насосами, компресорами і іншими механізмами створюють як великі, так і малі системи в металургійній, хімічній, нафтогазової промисловості. Дані системи складають основу розвитку технічної сфери. Асинхронні електродвигуни можуть автоматично змінювати момент обертання, коли змінюється навантаження на валу, коефіцієнт корисної дії не втрачає високого значення. Точність і простота в конструктивному виконанні надійність, компактність, мінімальні витрати на обслуговування, експлуатаційна довговічність, низька ціна - це все знаходиться в одному універсальному асинхронному двигуні серії АІР.

Таблиця взаємозамінності - електродвигун АІР63В2:
