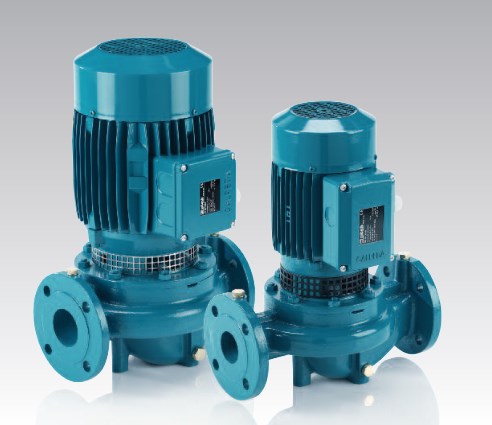

Циркуляционные насосы Calpeda (Калпеда) NR4

Насосы центробежного типа от итальянской компании Calpeda серии NR4 представляют собой аппарат с одним колесом рабочего действия, в котором фланцевые раструбы для входа и выхода имеют идентичный диаметр и расположены они в одну линию. Эти конструкции имеют прямое присоединение «двигатель-насос» (рабочее колесо насоса и ротор двигателя располагаются на одном валу).

Модельный ряд насосов Calpeda серии NR4

Эксплуатация насосных аппаратов Calpeda серии NR4

Применение этой серии насосного оборудования зависит от необходимых характеристик и имеет достаточно широкие рамки: на производстве тяжелой и легкой промышленности, в быту, в водоснабдительных системах, отопительных, кондиционированном оборудовании, охладительных и циркуляционных. Насосное оборудование серии NR4 в основном оборудовано трехфазным электродвигателем, который работает с напряжением в 230/400В. Но бывают отдельные модели, работающие с напряжением питания в 220В (их широко используют на бытовых объектах). Такие насосы специально разрабатывались для транспортировки чистой жидкости, не имеющей твердых компонентов и без агрессивного действия на материалы, использованные в произведении оборудования.

Конструктивные материалы элементов насосных аппаратов Calpeda серии NR4

Рабочее колесо — изготовлено из чугуна;

Насосный корпус — изготовлен из чугуна;

Вал — произведен из хромоникелевой стали марки AISI 303 (некоторые модели из хромоникелевой стали марки AISI 430);

Уплотнение торцевого типа — является механическим и выполнено из уголь-керамики-NBR.

Отличительные особенности насосов серии NR4:

• конструкция насосов данной серии наделена одним рабочим колесом, которое напрямую подсоединяется к электродвигателю;
• присоединительные диаметры имеют такие показатели: 50, 80, 65, 125, 100 мм;
• подающий и всасывающий раструбы произведены с идентичными диаметрами и размещаются в один ряд;
• помпа достаточно быстро и легко устанавливается на трубу. При необходимости ее легко можно снять для выполнения демонтажа трубопровода;
• механическое торцевое прочное уплотнение способствует исключению утечки перекачиваемой жидкости. Также, благодаря торцевому уплотнению исчезает необходимость технического обслуживания помпы;
• корпус насоса и его рабочие детали производятся из коррозоустойчивых высокопрочных материалов;
• максимальное давление насоса имеет показатель в 10 бар, что позволяет применение данного оборудования в отопительных системах разнообразных сооружений, одновременно избавляя от дополнительных хлопот по обслуживанию;
• помпа может работать с простой водой или незамерзающей специальной жидкостью, предназначающейся для отопительных систем. Температура воды должна находиться в рамках от -10 и строго до +100 градусов Цельсия.

Конструкция насосных аппаратов Calpeda NR4

Циркуляционные центробежные насосы, наделенные одним колесом для работы с прямым подсоединением общий вал и двигатель-насос. Корпус насоса оборудован двумя видами раструб (подающий и всасывающий), которые имеют идентичный диаметр и размещаются в одну линию. Сконструировано насосное оборудование так, что его без особых сложностей можно убрать с трубопровода, не нарушая при этом всей системы. Благодаря этому, даже самые большие насосы под силу обслуживать одному человеку. В сравнении с насосными аппаратами Calpeda серии  NR4 с «мокрым» ротором, аппараты с «сухим» ротором наделены меньшей чувствительностью к включениям в жидкость загрязнений. В комплекте оборудования имеются контрфланцы. Все насосы оборудуются торцовым уплотнителем вала, который не нуждается в техническом обслуживании.

Ограничения по эксплуатации насосного оборудования Calpeda серии  NR4

• показатель температуры воздуха окружающей среды не должен превышать 40 градусов Цельсия;
• перекачиваемая жидкость должна быть в пределах от -10 и строго до +90 градусов;
• корпус насоса выдерживает конечное давление максимум в 10 бар;
• манометрический показатель высоты всасывания имеет предел до 7 метров;
• возможность эксплуатации в непрерывном режиме.

Насосное оборудование Calpeda серии NR4: электродвигатель

Четырехполосный асинхронный полюсный электродвигатель, работающий с частотой в 50 Гц (вращение имеет частоту n=1450 об/мин):

• трехфазный электродвигатель с показателем  от 230/400В (плюс/минус еще 10%) и предел до 3 кВт;
• трехфазный электродвигатель с показателем от 400/690В (плюс/минус 10%) и больше 4 кВт;
• монофазный электродвигатель, работающий в 230В (плюс/минус еще 10%).

Изоляционный класс этих аппаратов — F. Защитный класс — IP 54. Для трехфазных двигателей, работающих от 0,75 кВт актуален класс энергоэффективности IE2.

Специальное исполнение насосного оборудования серии NR4

• с классом защиты IP 55;
• для работы с разными показателями напряжений;
• наличие специальных механических уплотнений;
• для работы с показателем частоты 60 Гц;
• для работы с повышенной температурой жидкостями и окружающей среды.

Дополнительные преимущества насосных аппаратов Calpeda серии  NR4:

• новая компактность — благодаря уменьшенному вертикальному габариту на 10%, стало возможно устанавливать насосы даже при нехватке места;
• инновационная гидравлика — рабочее колесо специально оптимизировано для получения максимального показателя КПД и более улучшенной всасывающей способности;
• эксклюзивный дизайн — специальная запатентованная сетка защитного действия дает возможность визуально контролировать уплотнение, одновременно с этим защищая пользователя от прямого контакта с валом;
• непривычная тишина — конструкция каналов для жидкости спроектирована так, чтобы обеспечить минимальный уровень шума;
• жидкостная идеальная динамика — непревзойденная динамика перемещения жидкости в отсеке соединения между корпусом насоса и рабочим колесом дает возможность увеличить показатель КПД и снизить потери.
