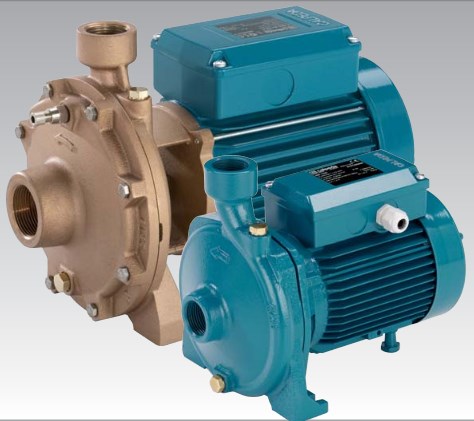

Циркуляционные насосы CALPEDA (Калпеда)

Насосы циркуляционного типа выступают неотделимой конструкционной частью в современной отопительной системе и в системе снабжения горячей водой. При помощи насосов циркуляционного типа осуществляется жидкостное движение в замкнутом контуре по принуждению, иными словами происходит как циркуляция, так и рециркуляция жидкости.

Насосы циркуляционные, как сделать правильный выбор.

Прежде всего, насос циркуляционный должен отвечать поставленным перед ним задачам по эксплуатации, ведь именно благодаря такому подходу, можно иметь уверенность в том, что выбранное оборудование прослужит надежно и длительный срок. Производя расчет производительности насоса следует учесть лишь потери возникающие в следствии трения в трубопроводной системе. Высота здания, в котором планируется установка циркуляционного насоса, значительного воздействия на него не оказывает. Причиной этому является тот факт, что жидкость в замкнутой системе, направляющаяся насосом в подающий трубопровод, направляет ее обратно. Данные особенности, позволяют использовать в означенных системах насосы циркуляционные с небольшой мощностью, поскольку они способны полностью обеспечить требуемое циркулирование рабочей жидкости.

Насосы циркуляционные с ротором «мокрого» типа

Насосы циркуляционного типа есть самой распространенной разновидностью данного насосного оснащения. Они встречаются в системах отопления как частных домов так и в строениях промышленного назначения. Этого типа циркуляционные насосы часто используются на производстве и в разного рода технологических процессах. Главным их отличием выступает компактность и относительно небольшая мощность. Они легко устанавливаются на трубы с уловным проходом в диаметре от пятнадцати до тридцати двух миллиметров. Такая особая конструкция ротора мокрого типа позволяет циркуляционным насосам работать практически без шума. Также их отличает невысокий коэффициент полезного действия составляющий около пятидесяти процентов, но, ввиду того что они обладают малой мощностью, то это почти не имеет отражения на эксплуатационной стоимости. Мокрый ротор циркуляционного насоса оборудован рабочим колесом. Данный элемент конструкции все время размещается в перекачивающейся жидкости. Ротор разделен со статором стаканом, изготовленным, как правило, из нержавеющей стали. А роторный вал выполняется из металла и керамики. Конструирование нового поколения насосов циркуляционных с ротором мокрого типа выполняется по модульному типу. Блоки группируются с учетом габаритных размеров насоса, а также с учетом необходимой подачи. Конструкция такого типа позволяет облегчить сборочный процесс и процесс выполнения ремонта насосного оснащения в виде замены износившейся детали не доставляя никаких трудностей. Рабочее колесо данного насоса объединяет в себе достоинства колес аксиального и радиального типа, а цельный блок образуется при помощи подшипника, ротора и вала. Конструкция такого типа имеет важную способность самоудалять воздух во время пуска.

Насосы циркуляционные с ротором «сухого» типа

Насосы циркуляционные данного типа используются для перемещения больших объемов жидкостей и вводятся в установки промышленного типа больших размеров. Из самого названия следует, что двигатели насосов с ротором сухого типа не вступают в контакт с перемещаемой жидкостью. Специальное уплотнение расположенное посредине насосной части и мотора, выступает отличительной чертой данного насосного оснащения. Это уплотнение являет собой «торцевое уплотнение скользящего типа», в результате чего посреди поверхностей скольжения образуется тоненькая водная пленка. Данный эффект происходит благодаря тому, что в полости отопительного контура жидкость пребывает под увеличенным давлением. На рынке циркуляционные насосы с ротором «сухого» типа представлены в двух категориях:

• центробежные с мотором прифланцованного типа;
• центробежные больших размеров имеющие муфтовое соединение и двигатель.

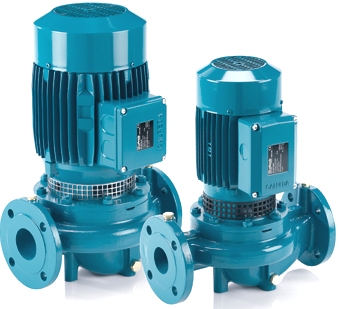

Помимо этого, на рыке предлагаются и насосы прямоточного типа, отличительной чертой которых является место расположения на одной оси напорного и всасывающего патрубка. Данные насосы можно установить тремя различными способами:

• прямо в трубопроводную систему;
• непосредственно на фундамент;
• на трубопровод зафиксированный при помощи консоли.

Конструкции прямоточного типа имеют отличие в том, что расположение как мотора так и вала не имеет воздействия на функционирование насоса.

Насосы циркуляционные, монтаж.

Большие центробежные аппараты имеющие муфтовое соединение и мотор, устанавливаются на опорную единую раму. На профессиональном языке такие насосы обозначаются как «располагающиеся на фундаментной раме» и должны непременно отвечать стандарту DIN (Deutsches Institut für Normung e.V.) 24255. Исходя из того, в условиях какой среды будет использоваться насосное оснащение, его могут предварительно оборудовать сальником или торцевым уплотнением скользящего типа. Условность прохода насоса устанавливается по напорному патрубку, имеющему вертикальное расположение. В это же время, патрубок всасывающего типа, имеющий горизонтальное расположение, отличается более широким диаметром.
