Осевой вентилятор ВО-06-300-3,5 (0,25/1500)

Вентиляторы осевые ВО-06-300-3,5 (0,25/1500) – предназначение и особенности устройства

Модель (0,25/1500) осевого вентилятора ВО-06-300 типоразмера 3,5 имеет взрывозащищенное исполнение, а потому такой вентилятор можно свободно применять в агрессивных пространствах и в производственных помещениях, в которых имеется некое количество взрывной пыли или другого рода подобных веществ. Особенность вентилятора ВО-06-300-3,5 (0,25/1500) – в защищенности его конструкции. Детали данной конструкции не производят искр в процессе работы, а также сконструированы из материалов, свойства которых позволяют готовому устройству работать эффективно и на протяжении длительного периода времени без физического износа.

Отличительные параметры модели:

• Мощность двигателя 0,25 кВт;
• Количество оборотов вала двигателя – 1500.

Базовая функция вентилятора – перемещение в пространстве помещения воздуха, а также газов, которые вмещают примеси пыли, газообразных веществ взрывоопасного, взрывного или агрессивного (например, кислотного) характера.

Преимущества вентилятора ВО-06-300 типоразмера 3,5 (0,25/1500):

• Прочная конструкция;
• Надежные соединения;
• Долговечность в работе;
• Стойкость конструкции и материалов к воздействиям агрессивных и взрывоопасных примесей;
• Безопасная работа, благодаря конструкции, изготовленной в соответствии с действующими требованиями и нормами;
• Простота в эксплуатации;
• Экономичное использование энергии;
• Оптимальная цена.

Особенности применения вентилятора – направления и возможности

Ввиду особенностей своей конструкции и главного назначения – работа в пространствах с агрессивными и взрывоопасными веществами, вентиляторы модели (0,25/1500) серии ВО-06-300 типоразмера 3,5 устанавливаются на производстве предприятий:

• Нефтяной и нефтеперерабатывающей промышленности;
• Химической промышленности;
• Металлообработки и металлургии;
• Добычи и переработки газа;
• При производстве технологических материалов;
• В административно-хозяйственных и санитарных помещениях.

При этом актуальна установка вентилятора для перемещения воздуха и газо-воздушных смесей с оборудованием для охлаждения, осушения, нагрева. В особенности части применяются вентиляторы ВО-06-300-3,5 (0,25/1500) с аппаратами сварки и со станциями, выполняющими техническое обслуживание промышленных агрегатов. Нередко данная модель вентилятора устанавливается также в гаражах, ремонтных цехах и в покрасочных камерах, а также на складских площадках для хранения материалов, которые в определенных условиях могут иметь взрывные свойства (например, лаки, краски и т. п.). В данных помещениях осевые вентиляторы ВО-06-300-3,5 (0,25/1500) обеспечивают перемещение воздушных масс в системе вентиляции.

Условия и требования, согласно которым работают осевые вентиляторы ВО-06-300-3,5 (0,25/1500):

• Нельзя перемещать при помощи вентилятора вещества агрессивного и в частности – взрывоопасного типа, если они находятся под температурой, которая превышает их собственную температуру воспламенения;
• Также нельзя перемещать воздух со взрывоопасными и агрессивными примесями под избыточным давлением;
• В составе воздуха допустимо максимальное количество пыли  10 мг/м3;
• Также рекомендованное ограничение диаметра твердых частиц – до 50 мкм;
• Вентилятор работает в условиях умеренного климата,  в диапазоне температур -40°С…+ 40°С;
• Допускается работа в тропическом климате при температуре до +45°С;
• Размещение вентилятора осуществляется согласно 2 или 3 категории по ГОСТ;
• Также допустима установка вентилятора на открытом пространстве (категория размещения 1 согласно ГОСТ), но при этом стоит обеспечить надежную защиту применяемого в конструкции электродвигателя от попадания осадков и влияния других явлений атмосферы;
• Эксплуатация вентилятора допускает максимальный уровень вибрации до 5 мм/с;
• При повышенном уровне рабочей вибрации конструкции вентилятора для его монтажа следует применять виброизоляторы (рекомендуются изоляторы типа  ВДВ, ВМД).

Вентилятор ВО-06-300-3,5 (0,25/1500) – конструктивные материалы

Для сохранения требуемого высокого уровня безопасности в процессе эксплуатации вентилятора, подбор конструктивных материалов для него также выполняется в соответствии со стандартами и нормами (в данном случае – ТУ У 29.2-00909779-004-2010).

Список возможных материалов включает:

• Углеродистую сталь высокой прочности (легированная сталь);
• Алюминий высокой прочности или алюминиевые сплавы;
• Несколько типов металла разнородного типа (например, латунь и нержавейка);
• Нержавеющая сталь.

Выбор материала, в зависимости от типа помещения, типа и свойств агрессивного вещества, а также индивидуальных пожеланий (например, относительно цены вентилятора) с помощью консультанта может осуществить клиент. В особенности, базовую, распространенную конструкцию изготавливают из углеродистой стали. Вентиляторы ВО-06-300-3,5 (0,25/1500) из алюминия или разнородных металлов специально предназначены для работы со взрывными веществами, а модель из нержавейки может применяться в пространстве с агрессивно-кислотными характеристиками, без износа конструкции вследствие действия коррозии или других реакций.

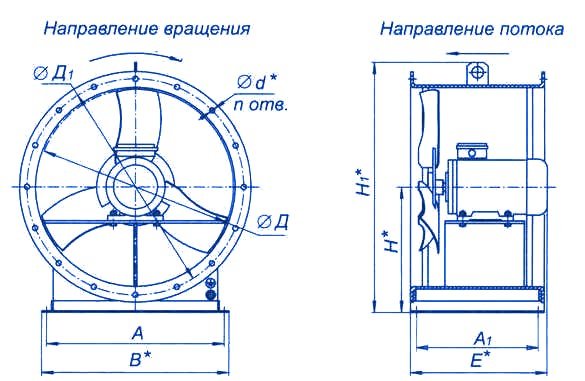

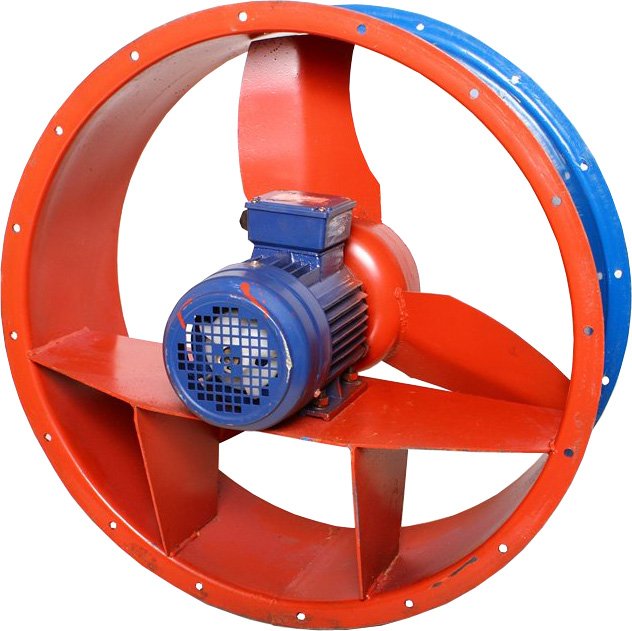

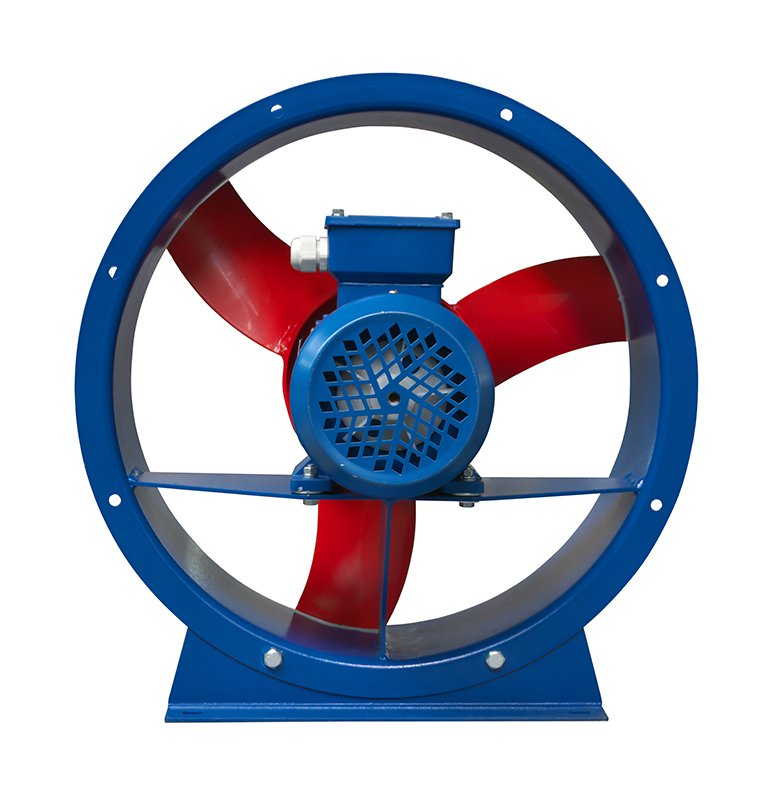

Описание конструкции осевого вентилятора ВО-06-300-3,5 (0,25/1500)

Конструкция вентилятора также формируется на основе требований и норм ДНАОП 0.00-1.18-98 "Правила устройства, изготовления, монтажа, ремонта и безопасной эксплуатации взрывозащищенных вентиляторов".

Основной комплект конструкции вентилятора состоит из таких элементов:

• Цилиндрический корпус;
• Входной патрубок;
• Трехлопастное рабочее колесо;
• Коллектор;
• Электродвигатель;
• Станина.

Корпус и рабочее колесо

Корпус вентилятора имеет форму цилиндра, и внутри него располагается рабочее колесо. Колесо оснащено тремя лопатками. Лопатки сформированы загнутыми назад, что позволяет им самоочищаться, тем самым сводя к минимуму вероятность скопления взрывоопасной пыли.  Направление вращения рабочего колеса – правое, но при необходимости, по заказу пользователя может быть изменено на левое. Размещения рабочего колеса выполняется на валу электродвигателя (прямоприводная схема). Благодаря этому вентилятор в конструкции  и сборке отличается стойкостью, а также отсутствуют практические потери мощности в его работе.

Входной патрубок и коллектор

При помощи входного патрубка воздух подается в корпус вентилятора. Но прежде он проходит через коллектор, который позволяет пользователю, применяя ручной привод или автоматику, отрегулировать производительность вентилятора и скорость подачи воздуха. Крепление патрубка к цилиндру осуществляется при помощи фланца на корпусе. Воздух из патрубка перемещается вдоль оси рабочего колеса.

Электродвигатель

Двигатель в комплекте вентилятора ВО-06-300-3,5 (0,25/1500) работает с номинальной мощностью 2,5 кВт при количестве оборотов вала 1500 об/мин. Установка его выполняется совместно с корпусом вентилятора на станине.

Станина

Станина – это своеобразная опора, которая формируется с помощью сварки, чаще из чугуна. На станине устанавливается цилиндрический корпус вентилятора с электродвигателем, который в комплекте.

Основные правила монтажа

• При выполнении монтажа осевых вентиляторов ВО-06-300-3,5 в обязательном порядке стоит принимать во внимание правила и требования норм СНиП 2.04.05 и стандарта ГОСТ 12.4.021;
• При наличии взрывоопасных газов или пыли в пространстве или перемещаемой смеси, в обязательном порядке устанавливать вентилятор на виброизоляторы (марки ВМВ или ВРВ);
• Обязательно необходимо обеспечить заземление вентилятора (по правилам ПУЭ);
• Размещение вентилятора стоит выполнять в зоне технологического назначения, или в другом специальном помещении, которое не является зоной постоянного пребывания рабочего персонала;
• Перед первым рабочим стартом вентилятора обязательно стоит протестировать его работу, выполнив пробный запуск с воздухом без агрессивных и взрывоопасных примесей, и при определении неполадок – исправить их.
