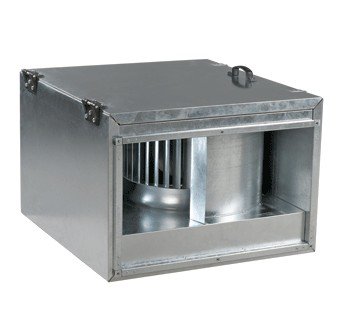

Канальный центробежный вентилятор ВЕНТС ВКПФИ 4Д 600х300

Канальный вентилятор ВЕНТС ВКПФИ 4Д 600х300 (VENTS VKPFI 4D 600x300)

Условные обозначения

• ВЕНТС - производитель вентиляторов;
• ВКПФИ - серия вентиляторов;
• 600х300 – размер фланца;
• 4 – количество полюсов;
• Д – наличие 3 фаз.

Вентилятор VENTS VKPFI 4D 600х300 канальный - описание

Вентилятор канальный Вентс ВКПФИ 4Д 600х300 относится к трехфазным вентиляторам центробежного типа прямоугольного сечения. Используют такой вентилятор для приточно-вытяжной вентиляции. Максимальная производительность вентилятора - 3740 м3/ч. Размер фланца данного агрегата – 600х300 миллиметров. Работает вентилятор безопасно, эффективно и долго. Устройство имеет встроенную тепловую защиту и звукоизоляцию. Установить агрегат не составляет большого труда. Тем более, при монтаже непосредственно в воздуховод никаких дополнительных крепежей не требуется. Применяется данная модель в помещениях, где требуется низкий уровень шума и высокая производительность. Это могут быть складские, жилые помещения, школы, банки, рестораны.

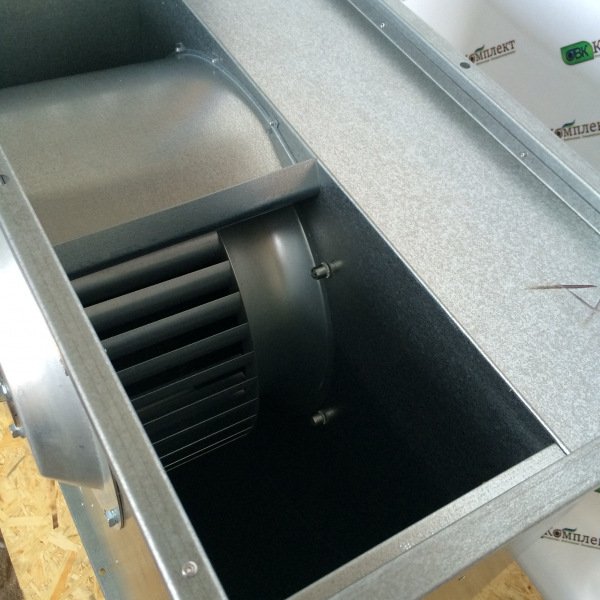

Корпус вентилятора ВКПФИ 4Д 600х300

Компания «Вентс» заботится о своих клиентах, поэтому использовала только качественный и надежный материал – сталь оцинкованную. Присутствует на корпусе слой минваты толщиной 50 миллиметров для звуковой изоляции. Корпус канального вентилятора ВКПФИ 4Д 600х300 не ржавеет и не деформируется. Соединение деталей агрегата осуществляется при помощи специальных заклепок. Подсоединение к воздуховоду происходит благодаря стандартным фланцам на самом корпусе.

Канальный вентилятор VENTS ВКПФИ 4Д 600х300 - двигатель

Канальный вентилятор VENTS VKPFI 4D 600х300 работает на базе роторного асинхронного трехфазного двигателя на 4 полюса. Стальное рабочее колесо оснащено загнутыми лопастями вперед. Термозащита представлена в вентиляторе встроенными термическими контактами с возможностью быстрого автоматического перезапуска. Подшипники качения, которые находятся на корпусе агрегата, помогают хорошо зафиксировать вентилятор и продлить его срок службы. Класс защиты двигателя – ІР Х4. Мощность, которая потребляется, – 400 Вт. Производительность максимальная – 3750 м3/ч. Вес вентилятора ВКПФИ 4Д 600х300 составляет 56 килограммов.

Схема подключения вентилятора к сети

Регулирование скорости центробежного вентилятора VKPFI 4D 600х300

Регулировка скорости происходит при помощи трансформаторного регулятора. Регулирование, в таком случае, ступенчастое. Производителем предусмотрено подключение нескольких вентиляторов к одному регулятору. Только сумма показателей рабочего тока и мощности не должна превышать норму.

Монтаж трехфазного канального вентилятора VENTS ВКПФИ 4Д 600х300

Просто и быстро канальный центробежный вентилятор монтируется прямо в разрыв воздуховода без каких-либо дополнительных крепежей. Положение при установке можно выбирать любое. Учитывается только направление потока воздуха и удобный доступ к двигателю вентилятора через технологическую крышку, которая  расположена на корпусе агрегата. Монтаж производится и за пределами помещения. В этом случае обязательно нужны гибкие вставки и специальные крепежи (кронштейны, подвески, опоры).

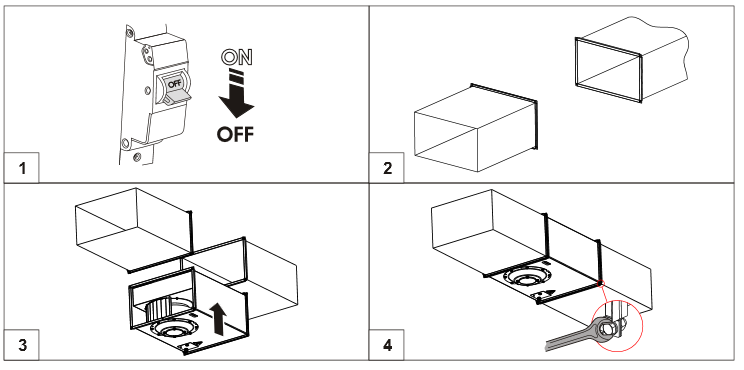

Монтаж вентилятора в разрыв прямоугольного канала

Важно!!! Центробежный трехфазный вентилятор VENTS ВКПФИ 4Д 600х300 не предназначен для взрывоопасных помещений.

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
