Охладитель канальный водяной ОКВ

Применение

Канальные водяные воздухоохладители предназначены для охлаждения приточного воздуха в системах вентиляции прямоугольного сечения, а также могут использоваться в качестве охладителя в приточных или приточно-вытяжных установках.

Конструкция

Корпус охладителя выполнен из оцинкованной листовой стали, трубные коллекторы изготовлены из медных труб, поверхность теплообмена изготовлена из алюминиевых пластин. Охладители водяные окв выпускаются в 3-х рядном исполнении и предназначены для эксплуатации при максимальном рабочем давлении 1,5 МПа (15 бар).

Охладитель водяной окв оборудован каплеуловителем и дренажным поддоном для сбора и отвода конденсата.

Монтаж

• Монтаж охладителя осуществляется при помощи фланцевого соединения. Водяные охладители могут устанавливаться только в горизонтальном положении, позволяющем произвести его обезвоздушивание и отвод конденсата.
• Рекомендуется устанавливаться так охладитель канальный водяной окв, чтобы воздушный поток был равномерно распределен по всему сечению.
• Перед охладителем должен быть установлен воздушный фильтр, защищающий от загрязнения.
• Охладитель может устанавливаться перед или за вентилятором. Если канальные водяные охладители находится за вентилятором, рекомендуется предусмотреть между ними воздуховод не менее 1-1,5 м для стабилизации воздушного потока.
• Охладитель необходимо подключать по принципу противотока для достижения максимальной холодопроизводительности. Все расчетные номограммы в каталоге действительны для такого подключения.
• Если хладагентом является вода, охладители канальные предназначены для установки только внутри помещения, в которых температура не опускается ниже 0^oС . Для наружного монтажа необходимо в качестве хладагента применять незамерзающую смесь (например, раствор этиленгликоля).
• Каплеуловитель из полипропиленового профиля предотвращает попадание в канал капель конденсата, срывающихся с трубок охладителя потоком охлаждаемого воздуха. При выборе охладителя необходимо учитывать, что каплеуловитель эффективно улавливает конденсат при скорости воздуха не превышающей 4 м/с.
• Отвод конденсата из охладителя канальные водяные необходимо осуществлять через сифон. Высота сифона напрямую зависит от общего давления вентилятора. Рассчитать высоту сифона можно, согласно указанным ниже, рисунку и таблице.

• Для правильной и безопасной работы охладителей рекомендуется применять систему автоматики, обеспечивающую комплексное управление и автоматическую регулировку холодопроизводительности и температуры охлаждения воздуха.

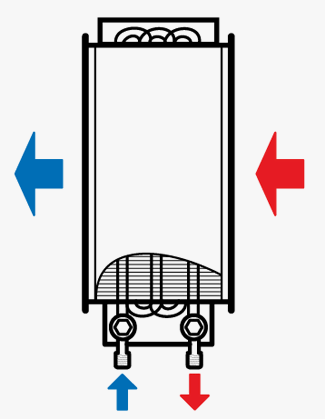

Подключение против направления потока воздуха	Подключение по направлению потока воздуха

Потери давления воздуха водяных охладителей ОКВ

ОКВ прямоугольные
