Мотор-редуктор 3МП-25-5.6-0.12

Артикул: -

(0)

Мотор-редуктори планетарні зубчасті одно-, двох-і триступінчаті типу 3МП, є електромеханічними приводами загального призначення.

Умови застосування.
Мотор - редуктори призначені для експлуатації в режимі роботи S1 (за ГОСТ 183-74) з тривалістю роботи до 24 год / добу в наступних умовах:
- Обертання вихідних валів - в будь-яку сторону;
- Зовнішнє середовище - неагресивна, невибухонебезпечна з вмістом непровідної пилу до 10 мг/м3;
- Кліматичне виконання У (категорії розміщення 3) за ГОСТ 15150-69 при роботі на висоті над рівнем моря до 1000 м;
- Допускається робота мотор-редукторів на висоті більше 1000 м над рівнем моря при дотриманні вимог ГОСТ 183-74;
- Двигуни мотор-редукторів виконані для роботи від мережі змінного струму з частотою 50 Гц, номінальною напругою 380 В. За погодженням з виробником допускається виготовлення мотор-редукторів на інші стандартні напруги.

Умовне позначення

Мотор-редуктор 3МП-25-5.6-0.12-G110-Ц-У3-380В, де:
-ЗМП - тип мотор-редуктора
-25 - Радіус розташування осей сателітів, мм
-90-Номінальна частота обертання вихідного валу, MкрНм
-1,5 - Потужність комплектуючого електродвигуна, кВт
-G110 - конструктивне виконання за способом монтажу
-Ц - варіант виконання вихідного валу
-У3 - кліматичне виконання і категорія розміщення за ГОСТ 15150-69
-380В - номінальна напруга мережі змінного струму
-Частота обертання вихідного валу, об / хв – 5,6
-Потужність ел / дв, кВт - 0.12

3МП- є частиною редуктора і блоком електродвигуна. Частина редуктора за рахунок передачі планетарного типа (одно-, двух— або навіть триступінчатою) зменшує частоту обертання тихохідного валу по відношенню до валу швидкохідному електродвигуна і збільшує момент, що крутить. Установка подібного агрегату на фундаментну раму виробляється на фланець або на опорні лапи, згідно конструктивними особливостями

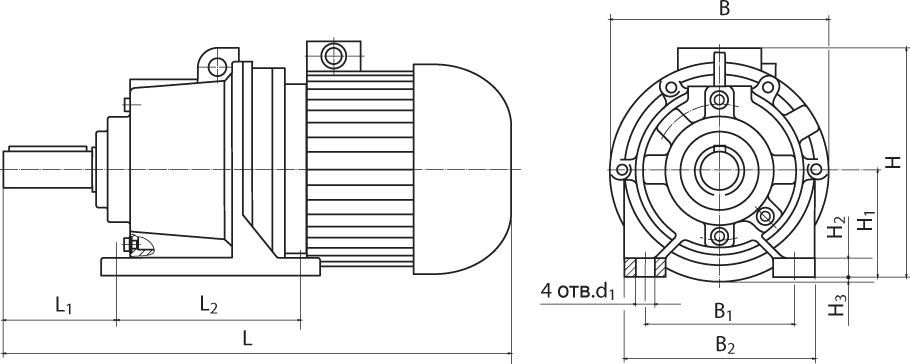

Тип мотор-редуктора	Частота обороту вихідного валу об/хв	L; мм	B; мм	H; мм	L₁; мм	L₂; мм	B₁; мм	B₂; мм	H₁; мм	H₂; мм	H₃; мм	d₁; мм
		Не більше
ЗМП-25	3,55....16	397	150	160	63	110	120	150	80	12	20	12
	18....90	417	160	171
	112....280	478	200	205

Тип мотор-редуктора	Частота оберту вихідного валу об/хв	L; мм	B; мм	L₃; мм	L₄; мм	L₅; мм	D; мм	D₁; мм	D₂; мм	d₂; мм	n
		Не більше
3MП-25	3,55....16	397	150	4	10	50	155	110	130	12	4
	18....90	417	160
	112....280	478	200
