Диффузор Systemair Kvadra 150

Артикул: -

(0)

Приточно-вытяжной диффузор 4-х стороннего распределения для потолочного крепления. Камера статического давления в качестве дополнительных приспособлений.Применяется в любых помещениях. Удобный и легкий для чистки.

Характеристики

Производитель SYSTEMAIR

Производство Швеция

Описание, потолочный диффузор Kvadra 150:

Диффузоры Kvadra применяют в качестве приточно-вытяжного устройства для перемещения теплого или холодного воздуха в помещениях разного назначения, например в магазинах, офисах.

равномерное распределения потока воздуха на четыре стороны;
высокий уровень эжекции;
перепад температуры для охлажденного воздуха 12?С;
возможно подсоединение к воздуховоду квадратной либо круглой формы;
оптимальный уровень цена/качество.

Конструкция, диффузор Kvadra 150 Systemair:

В конструкцию диффузора Kvadra входит гальванизированные квадратный корпус с квадратной муфтой соединительной и лицевая пластина, которые изготовлены из стали листовой. Оцинкованный переходник KRC с перфорированной пластиной для равномерного распределения давления воздуха. С помощью этого переходника диффузор Kvadra может быть подключен к круглому воздуховоду. Переходник KRC крепится с помощью сжатых пружинок. Диффузор Kvadra окрашен порошковой краской белого цвета.

Технические характеристики, потолочный диффузор Kvadra 150:

KVADRA

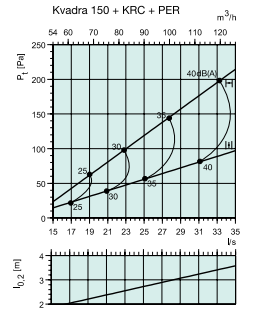

Размер	KVADRA	KRC	PER	Расход воздуха (м3/ч, л/с) и длина струи I_0,2 (м)									?P_t-Падение давления (Па)
150	6540	6530	6522	4	4	6							7	21	37
м3/ч				100	150	200	275	350	475	600	725	1075	20-25	30	35-40
л/с				28	42	56	76	97	132	167	201	299	ДБ(А)

Размеры, диффузор Kvadra 150 Systemair, мм


	?A	?B	?C
Kvadra-150	143	295	226

Размеры KRC, мм


	?D	?I	H
KRC-150	123	145	90

Размеры PER, мм


	0D1	0D2	C	E	F	G
PER 125-160	124	162	360	250	47	210
PER 160-200	159	202	450	300	47	280
PER 200-250	199	252	500	350	47	305
PER 250-315	249	317	565	450	47	330

Снижение уровня шума, ?L (дБ)
Октавные полосы частот, Гц
с/без KRC	63	125	250	500	1k	2k	4k	8k
Kvadra-150	21	17	12	6	-1	2	2	2
с KRC + PER	63	125	250	500	1k	2k	4k	8k
Kvadra-150	22	18	15	18	11	13	10	15

Уровень звуковой мощности, Lw

Lw (dB) = L_pA + K_ok (L_pA = из графика K_ok = из таблицы)

Корректирующий коэффициент K_ok
Октавные полосы частот, Гц
	63	125	250	500	1k	2k	4k	8k
Kvadra-150	16	6	5	2	-2	-9	-20	-26
с KRC	63	125	250	500	1k	2k	4k	8k
Kvadra-150	11	-1	2	4	-1	-9	-19	-24
с KRC + PER	63	125	250	500	1k	2k	4k	8k
Kvadra-150	12	5	7	1	-1	-9	-18	-22
Toleranz	±6	±3	±2	±2	±2	±2	±3	±4

Монтаж, диффузор Kvadra 150:

Потолочные диффузоры Kvadra монтируются прямо к воздуховоду крепежными шурупами или заклепками. При монтаже диффузора с камерой статического давления, необходимо, чтобы прямой участок воздуховода от камеры был не менее четырех диаметров воздуховода.

Дополнительно к диффузору Kvadra прилагается камера распределения статического давления PER, клапан Kvadra-R1 и переходник на круглый воздуховод KRC.
