KSG 30

Для защиты закрытой системы отопления от скачков давления, или другими словами, гидравлических ударов, применяется группа безопасности котла серии KSG 30.

К повышению давления наиболее чувствительным является отопительный котёл и он может очень сильно повредиться в случае возникновения таковых. Если в системе возникнет превышение давление, то в результате повредятся не только трубы, но и вообще все помещение, поскольку вся вода попадет туда.

Поэтому, чтобы не допускать таких рискованных аварийных ситуаций, лучше заранее побеспокоится о системе безопасности котла.

Обязательно необходимо следить за тем, чтобы порог срабатывания аварийного клапана соответствовал давлению, максимально допустимому для работы котельного оборудования.

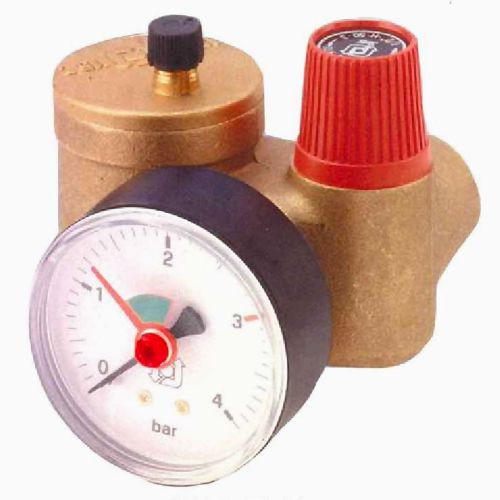

Группа безопасности KSG 30 состоит из предохранительного клапана, автоматического воздухоотводчика с запорным клапаном и манометра, которые смонтированные на стальной консоли.

Группа безопасности имеет корпус из латуни,, в котором содержится предохранительный клапан и автоматический воздухоотводчик.

Консоль присоединяется к системе с помощью внутренней резьбы 1". Монтаж выполняется в вертикальном положении, выше котла. Запорная арматура не может устанавливается между котлом и группой безопасности.

Такие группы безопасности серии KSG можно использовать для установки в бытовых отопительных системах мощностью до 50 кВт (KSG 30 - SV %" - до 100 кВт). Они представляют собой комбинацию предохранительного клапана, воздушного клапана и манометра.

Монтаж

Монтаж групп безопасности котла ниче не отличается от монтажа предохранительных клапанов.

Устанавливать группу безопасности  необходимо выше котла, и при этом обязательно в вертикальном положении.

Категорически запрещено устанавливать запорную арматуру, фильтры и арматуру, которая может привести к заужению трубопровода на подводке к группе.

Сливной шланг должен соответствовать диаметру выходного отверстия предохранительного клапана и быть проложен так, чтобы не создавать препятствий для сброса воды/пара и не подвергать людей опасности при сбросе.
