Шумоизолированный канальный вентилятор ВЕНТС КСД 315 6Е

Центробежный канальный вентилятор ВЕНТС КСД 315 6Е (VENTS KSD 315 6Е)

Условные обозначения:

• VENTS - название компании-производителя;
• 315 – типоразмер;
• КСД – модельный ряд вентиляторов;
• 6 – наличие полюсов;
• Е – наличие 1 фазы.

Вентс КСД 315 6Е - это центробежный вентилятор канального типа с низким уровнем шума. Устанавливается такой агрегат в помещениях разного назначения, где нужна тишина. Используется представленный вентилятор для создания вытяжной и приточной системы вентиляции. Возможна также вытяжка из нескольких помещений одновременно за счет наличия двух патрубков для всасывания. Конструкция вентилятора уникальная и надежная, что способствует длительному эксплуатационному сроку вентиляционного устройства.

Монтируется агрегат прямо в воздуховод с круглым сечением горизонтально или на подвесах. Вентилятор может работать долгое время без отключения от сети. Перед монтажом производитель рекомендует проверить корпус, решетки и крыльчатку на наличие повреждений. Поскольку, если имеются повреждения на вентиляторе, то его работа не будет эффективной.

Конструкция вентилятора КСД 315 6Е

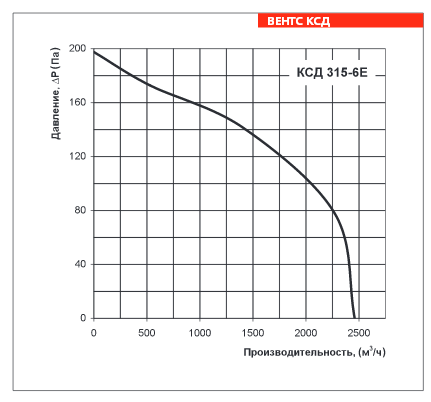

Шумоизолированный канальный вентилятор КСД 315 6Е сделан из прочного и надежного материала – стали оцинкованной. В качестве звуковой и тепловой изоляции использована минеральная вата. Представленное вентиляционное устройство не поддается процесам коррозии и деформации. Двигатель вентилятора хорошо защищен. Срок эксплуатации вентиляционного устройства – более 10 лет. Производительность вентилятора КСД 315 6Е - 2460 куб.метров в час. Максимальная мощность при этом составляет 402 Вт. Температура перемещаемого воздуха достигает + 50 градусов по шкале Цельсия.

Мотор центробежного вентилятора КСД 315 6Е

Данный вентилятор работает на асинхронном моторе с внешним ротором. Количество полюсов – 6. Количество фаз – 1. Рабочее колесо оснащено лопастями, которые направлены вперед, и всасывает грязный воздух из двух сторон. Благодаря наличию шариковых подшипников со смазочным маслом шум при работе вентилятора снижается, а срок эксплуатации увеличивается. Имеется также встроенная термозащита, которая перезапускается в автоматическом режиме. Класс защиты согласно международной системе Ingress Protection Rating - IP44. Это означает, что внутрь двигателя не могут проникнуть предметы с диаметром ≥ 1 миллиметр и капли воды от брызг в любом направлении.

Регулировка скорости канального центробежного шумоизолированного агрегата КСД 315 6Е

Регулировать скорость вращения лопастей можно при помощи специального регулятора. Тиристор используется для обеспечения плавного типа регулировки. Автотрансформатор предусматривает ступенчатую регулировку. К одному устройству регулировки можно подключить сразу несколько однотипных агрегатов. При подключении необходимо учитывать тот факт, что эффективная работа вентиляторов и агрегата возможно только, если сума рабочего тока и мощности вентиляторов не превышают аналогичные показатели регулятора.

Монтаж

Монтировать канальный центробежный вентилятор Вентс КСД 315 6Е можно в разрыв воздуховода или на стену. При установке в воздуховод используются присоединительные фланцы круглой формы и с прорезиненными уплотнениями. Диаметр фланца при этом должен быть 315 миллиметров. Чтобы установить агрегат на стену требуются гибкие вставки, кронштейны, опоры или подвески,  а также защита от влаги. Питание вентилятора осуществляется переменным током (1 фаза). Подключается устройство через клеммную коробку. При установке учитывайте направление воздушного потока. Положение агрегата во время монтажа не имеет значения. Если монтаж происходит вертикально, тогда нужно обеспечить защиту от попадания влаги.

Данный вентилятор не предназначен для взрывоопасных помещений.

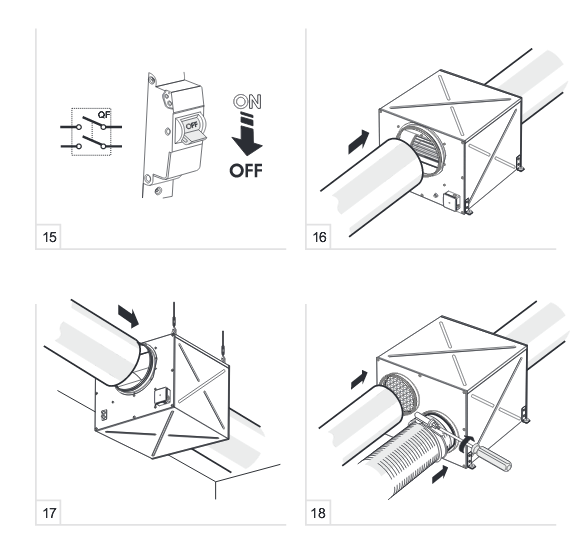

Монтаж вентилятора

Подключение к сети

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
