Электродвигатель 11 кВт АИР 160 М8 | АИР160М8

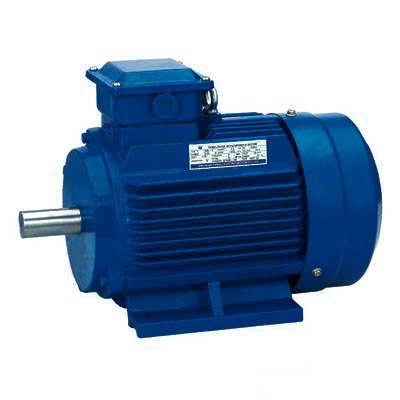

Электродвигатель АИР 160 М8 (электродвигатели АИР160М8 с 11 кВт 750 об/мин)

АИР 160 М8 – электродвигатель, общепромышленного назначения, который изготавливается по ТУ РБ-05755950-420-93. Данные двигатели относятся к серии двигателей асинхронных трехфазных с ротором, который замкнут накоротко. Отличием данной серии от других является привязка мощности агрегата к конструктивным размерам.

Условное обозначение АИР160М8:
АИ – электродвигатели из серии асинхронных, разработанных в рамках соглашения «Интерэлектро» взаимозаменяем для предыдущих серий электродвигателей А, АД, АДМ, 4А, 5А, 5АМУ, 4АМУ, АМУ;
Р – привязка мощности двигателя к конструктивным размерам согласно РС 3031-71;
160 – конструктивный параметр, высота оси вала двигателя относительно станины, в  мм;
M – типоразмер станины электродвигателя, средняя (S,M,L);
8 – количество полюсов статора.

Технические характеристики асинхронных двигателей АИР 160 М8:
     Общепромышленная (базовая) модель данного асинхронного двигателя изготовляется с следующими техническими характеристиками:
уровень вибрации – категория N;
виброскорость – 1,8 мм/с;
уровень звукового давления – 58 дБА;
уровень звуковой мощности – 69 дБ;
средняя наработка на отказ – 20 000 ч;
конструкция по способу монтажа – IM 1081;
D_Вала (диаметр вала) – 48 мм;
материал вала – стальной прокат;
материал корпуса – алюминиевый сплав/ литый чугун;
тип корпуса коробки вводов – КЗ1;
класс изоляции обмотки – «F»;
материал обмотки – провод медный обмоточный типа ПЭТФ;
материал подшипникового щита – литый чугун;
климатическое исполнение – У3;
степень защиты –  IP 54;
сервис фактор – 1,15;
режим работы – S1 ( длительный);
способ охлаждения – ІСО 141;

Конструктивные исполнения по способу монтажа двигателей асинхронных АИР160М8:
    Существуют основные универсальные конструкции монтажа асинхронных двигателей:
IM 1081 – установка с помощью лап;
IM 3081 – установка с помощью присоединительного фланца;
IM 2081 – комбинированная установка, и с помощью лап, и с помощью фланца.

Электрические параметры и масса агрегата АИР 160 М8:

Шумовые характеристики асинхронных двигателей АИР160М8:

(актуально для электродвигателей А160M8, 4А160M8, 5А160M8, АД160M8, АДМ160M8, 5АМУ160M8, АМУ160M8)

    Шумовые характеристики асинхронных двигателей согласно ГОСТ 16372 определяются двумя параметрами: уровнем звукового давления LPAи уровнем звуковой мощности LWA. Измерения уровня звукового давления производят эмпирическим путем в соответствии с ГОСТ 11929 в заглушенной камере со звукоотражающим полом на расстоянии 1м от контура двигателя. В свою очередь уровень звуковой мощности определяется путем расчетов согласно ГОСТ 11929 и корректируется по шкале А.

Взаимозаменяемость двигателей АИР 160 М8:
