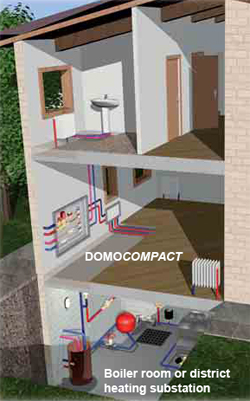

Узлы учета DOMOCOMPACT

Узлы учета DOMOCOMPACT от компании Watts Industries позволяют вести учет и контроль за потребляемой тепловой энергией в системе отопления, котрая работает автономно.

Так же система имеет функции учета расхода холодной воды, и горячей воды в системе водоснабжения.

Исполнения Domocompact можно собрать по-разному. Они могут быть открытые для внешнего доступа (open frame) или же выполнены в виде закрытого модуля (closed frame), который собирается полностью или отдельными группами.

Такое разнообразие возможностей монтажа в первую очередь обьясняется потребностями монтажников и проектантов. Такая система способна обеспечить необходимые значения диаметров трубопровода и расхода теплоносителя в системе.

Разные модели узлов учета предлагаются для различных диапазонов с точки зрения расхода теплоносителя в системе.

Модули могут собираться на заводе целиком или в виде отдельных самостоятельных узлов, могут содержать коллекторы в полной сборке (Domocompact Manifold), а также дополнительные секции, позволяющие обеспечивать подачу теплоносителя не только в систему отопления, но и в систему кондиционирования (Domocompact Four Pipes).

В каждом моджуле имеется своя отсечная запорная арматура, шаровые краны, теплосчетчик СА502М с двумя термодатчиками Pt500 и водосчетчики (турбинный одноструйный, тип WMT).

Водосчетчики могут использоваться, чобы вести учет потребления горячей и холодной воды питьевого водоснабжения.

В модулях типов Family и Suite находится патентованный компанией Watts бронзовый многофункциональный клапан. В его состав входят трехходовой клапан с электротермическим приводом, сменный сетчатый фильтр грубой очистки из нержавеющей стали, устройство фиксации и гидравлической балансировки, присоединение для пьезометрического датчика.

Опционально вы можете укомплектовать узлы учета компенсатором гидроударов. Если модуль будет собран в виде закрытого модуля (closed frame), то у него будет закрываемая наружная дверца,в которой есть смоторвые окошка.

Чтобы определить, в каком исполнении лучше всего монтировать узлы учета, вы можете воспользоваться бесплатной программой от компании Watts  -  Domobuilder. Вам придется ответить всего лишь на несколько простых, но конкретных вопросов, и программа сама подберет вам необходимую модель, а так же даст распечатку ее характеристик и выведет чертеж в формате DXF для использования в Autocad.

Провести монтаж и испытать инженерные системы можно еще до установки модулей Domocompact. Это значительно уменьшит риск его повреждения во время строительно-монтажных работ на объекте.
