Диффузор Sinus A 200L

Артикул: -

(0)

Характеристики

Производитель SYSTEMAIR

Производство Швеция

Описание, потолочный диффузор Sinus A 200L:

Диффузорs Sinus A применяют для перемещения холодного и теплого воздуха в помещениях с небольшой высотой потолка.

перепад температуры для охлажденного воздуха 12?С;
возможность регулировки направления потока воздуха соответственно требованиям пользователя при сохранении показателей по уровню шума, давлению и расходу воздуха;
многовариантность направленности сопел диффузора Sinus A;
простой в обслуживании;
простая установка лицевой пластины;
оптимальный уровень цена/качество.

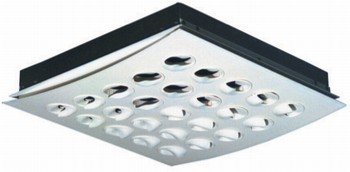

Конструкция, диффузор Sinus A 200L Systemair:

Оцинкованные корпус с муфтой соединительной (?125-315) и лицевая пластина изготовлены из стали листовой. На лицевой пластине размещены вращающиеся пластиковые сопла (360?)белого цвета диаметром 35 мм (для типа S) и 57 мм (для типа L). Диффузор Sinus A окрашен порошковой краской белого цвета. Край соединительной муфты оборудован уплотнителем резиновым. Лицевая пластина, для удобства техобслуживания дополнительно прикреплена к корпусу цепочкой. При чистке диффузора она открывается и висит.

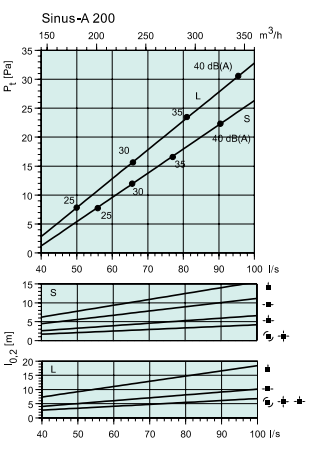

Технические характеристики, потолочный диффузор Sinus A 200L:

Sinus-A-L

Размер	Sinus-A	PER	Sinus-P-600	Sinus-P-625	Расход воздуха (м3/ч, л/с) и длина струи I₀₂ (м)								?P_t - Падение давления (Па)
200	1953	6524	1980	1982			3	4	6				5	16	29
м3/ч					80	120	160	235	335	385	460	585	20-25	30	35-40
л/с					22	33	44	65	93	107	128	162	дБ(А)

Размеры, диффузор Sinus A 200L Systemair, мм


Sinus A	B	C	D	E	F	G	H	J	?K	M	N	D1	D2	? L*
-A-200+PER 160-200 450	300	195	47	280	192	289	46	450	199	89	123	159	202	426 x 426
* Размер монтажного отверстия

Акустические характеристики, диффузор Sinus A 200L

Sinus	63	125 250 500 1k 2k					4k	8k
-A-200-L	22	17	14	16	2	17	15	15

Без камеры статического давления PER Снижение уровня шума, AL (дБ)
Октавные полосы частот, Гц
Sinus	63	125 250 500 1k 2k					4k	8k
-A-200-L	20	14	8	3	3	4	4	5

Уровень звуковой мощности, Lw L_w (dB) = L_pA + K_ok (L_pA = из графика K_ok = из таблицы) Корректирующий коэффициент K_ok
Октавные полосы частот, Гц
Sinus	63	125	250	500	1k	2k	4k	8k
-A-200-L	14	6	3	4	-3	-12	-16	-15
Toleranz	±5	±3	±2	±2	±2	±4	±6	±7

Уровень звуковой мощности, Lw L_w (dB) = L_pA+ K_ok (L_pA = из графика K_ok = из таблицы) Корректирующий коэффициент K_ok
Октавные полосы частот, Гц
Sinus	63	125	250	500	1k	2k	4k	8k
-A-200-L	7	0	4	4	-3	-14	-23	-23
Toleranz	±4	±1	±1	±0	±1	±1	±2	±4

Монтаж, диффузор Sinus A 200L:

Диффузоры Sinus A монтируются в отверстие воздуховода диаметром 125мм-315мм. При монтаже на подвесной потолок, требуется использовать пластину монтажную Sinus. Также диффузор Sinus A может устанавливаться на камеру воздухораспределительную PER.
