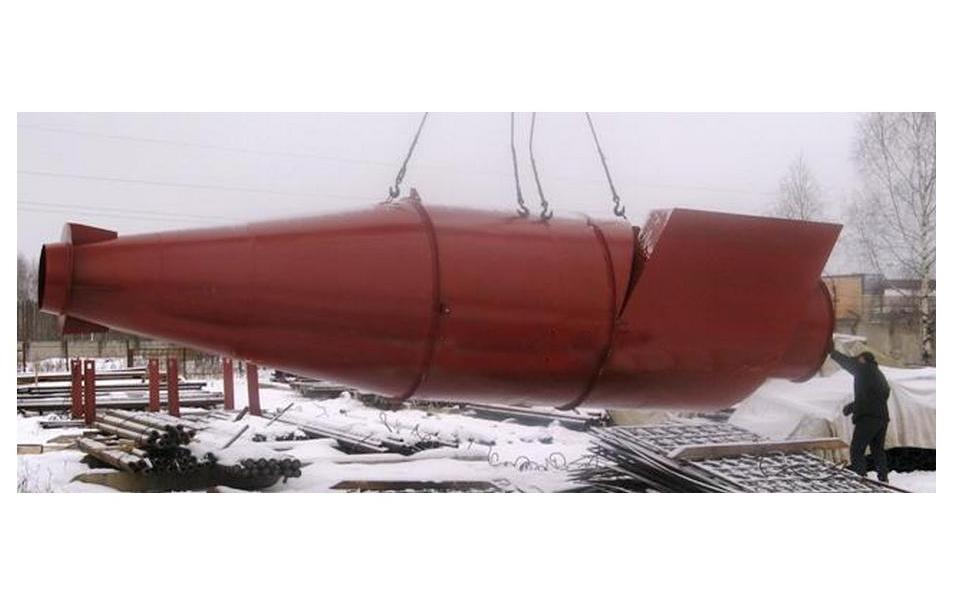

Циклон ЦН-24-1000

ПРИМЕЧАНИЕ: цены на циклоны ЦН-24 даны без стоимости бункера, постамента и пылевого затвора (стоимость рассчитывается отдельно).

Условные обозначения типоразмера одиночного и группового циклонов

• ЦН – циклон НИИОгаза;
• 24 – угол наклона входного патрубка относительно горизонтали (град.);
• П, Л – «Правое» («Левое») вращение газа; число после тире (1000) – внутренний диаметр цилиндрической части циклона (мм);
• следующая цифра (1) – количество циклонов в группе;
• У – с  камерой очищенного газа в виде «улитки»;
• С – с камерой очищенного воздуха в виде сборника;
• П – пирамидальная форма бункера.

Циклон ЦН-24-1000, является мощным очистительным агрегатом предварительной очистки. Используется для очистки газо-воздушных сред от пыли разного характера. Наиболее рентабельное использование ЦН-24-1000 в условиях, которые не требуют высокого качества очистки воздуха, поэтому наиболее обоснованное применение данной техники в качестве первой ступени очистки в аспирационных системах на разных промышленных объектах. Также данные агрегаты можно использовать в качестве разгрузочных аппаратов в системах пневмотранспорта.

Для того чтобы обеспечить Циклонам ЦН-24-1000 наиболее оптимальные рабочие условия и продлить срок их службы, рекомендуется приваривать дополнительные металлические листы в тех местах, которые более всего подвержены износу (во входной и нижней частях корпуса). Если диаметр циклона меньше 800 мм, использовать его для транспортировки абразивной пыли не рекомендуется.

Массовая концентрация пыли в очищаемом газе, г/м³ – 250 для слабослипающейся пыли не более 1000, для среднеслипающейся пыли 250. Температура очищаемого газа, °С не более 400. Давление (разрежение), кПа (кгс/м?) не более 5 (500).

Коэффициент гидравлического сопротивления циклонов:

• для одиночного исполнения – 80
• для группового исполнения: c «улиткой» - 90

Оптимальная скорость в циклоне 4,5 м/сек.

Циклон ЦН-24-1000 - техническое обслуживание

Во время работы циклона, уровень пыли не должен превышать уровень плоскости, которая расположена на 0,5 диаметра от крышки бункера циклона, поэтому необходимо обеспечивать непрерывную выгрузку пыли. Также необходимо проводить периодический осмотр циклона.

Более подробную информацию о Циклонах ЦН-24 смотрите ЗДЕСЬ!

Циклоны ЦН-24 без улитки и Циклоны ЦН-24 с улиткой

D мм	H мм	axb мм
1000	4260	1110x260
