АОТВ - 30 ВТ 6мм

У нас цены настолько низкие
что их пришлось убрать. Звоните!

В наличии

Сравнить

Запрос цены

Запросить цену

АОТВ - 30 ВТ 6мм

Артикул: -

(0)

Твердотопливный двухконтурный котел с усиленным теплообменником Корди АОТВ- 30 ВТ произведен из 6-ти миллиметровой закаленной стали. По конструкции котел сделан из камеры горения, конвекционной части, камеры для забора золы.

Технические характеристики:

Модель - АОТВ - 30 ВТ 6мм;
Площадь отопления - 350 м²;
Объем воды в котле - 76 л;
Габаритные размеры (В*Ш*Г) - 1170*545*965.

Характеристики

Производитель Корди

Производство Украина

Твердотопливный котел с автоматической подачей топлива Корди АОТВ - 30 ВТ 6мм

Твердотопливный двухконтурный котел с усиленным теплообменником Корди АОТВ- 30 ВТ произведен из 6-ти миллиметровой закаленной стали. Отапливает площадь 350 м². Мощь котла 30 кВт. По конструкции котел сделан из камеры горения, конвекционной части, камеры для забора золы. Котлы Корди АОТВ- 30 ВТ имеют отверстие для установления регулятора тяги и нагнетательного вентилятора. Конвекционная часть рекуператора представляет систему с двухходовым методом отвода продуктов перегорания, состоящая из двух горизонтально расположенных полок с водяной рубашкой. В верхнем канале находятся турбулизаторы, увеличивающие КПД твердотопливного котла, а в нижнем канале, находящемся посредине первой и второй полкой применяются вертикальные перегородки, повышающие поверхность теплообмена. Чтобы управлять процессом горения котла можно подключить термомеханический регулятор тяги. Если установить автоматику то котел станет простым в использовании, увеличится КПД котла, а процесс горения станет длительным и контролируемым.

Схема твердотопливного котла с автоматической подачей топлива АОТВ - 30 ВТ 6мм

Условные обозначения
1.	Топка.	15.	Дымоход.
2.	Распылительные каналы.	16.	Шибер.
3.	Конвективный газоход.	17.	Регулятор тяги *.
4.	Дно.	18.	Цепочка *.
5.	Зольная камера.	19.	Державка.
6.	Колосник.	20.	Термометр.
7.	Нижние дверцы.	21.	Зольник.
8.	Воздушная заслонка.	22.	Патрубок горячего водоснабжения.
9.	Дверцы топки.	23.	Автоматик **.
10.	Дверцы загрузки.	24.	Вентилятор **.
11.	Дверцы газохода.	25.	Гайка регулирования.
12.	Теплоизоляция.	26.	Контргайка.
13.	Водяная рубашка.		* - при использовании в аппарате регулятора тяги.
14.	Декоративный кожух.		** - при использовании в аппарате автоматики.

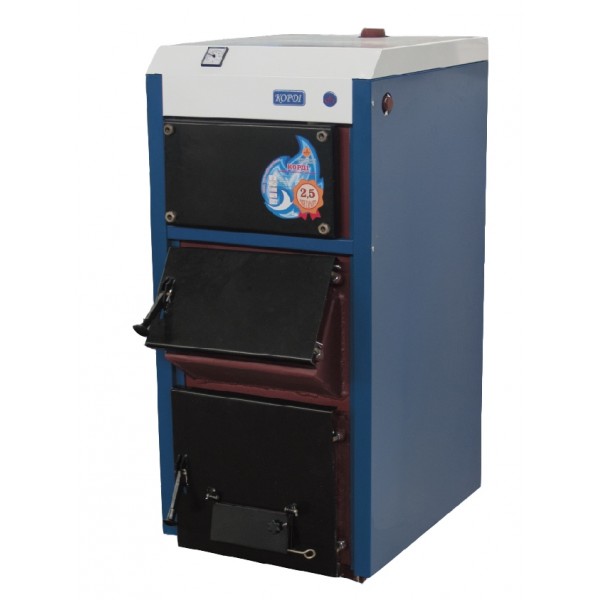

Твердотопливный котел с усиленным теплообменником Корди АОТВ - 30 ВТ

Параметры	Ед. изм.	Корди АОТВ
Параметры	Ед. изм.	АОТВ – 30 ВТ
Вид топлива	дрова, каменный уголь,антрацит ДСТУ 3472.
Номинальная теплопроизводительность, ±10%	кВт	30
Отапливаемая площадь, до	м²	350
Номинальный расход топлива: - уголь каменный; - антрацит; - дрова.	кг/ч	4,5 3,6 9,0
Коэффициент полезного действия, не ниже:	%	80-83
Рабочее давление воды: - в системе отопления; - в системе горячего водоснабжения.	кгс/см²	2,0 6
Подключение: - к системе отопления, резьба - к системе горячего водоснабжения, резьба		G2² (ДУ50) G ½²
Разжижение за аппаратом	Па	10-20
Температура продуктов сгорания, не менее	°С	140
Объем воды в котле, ± 10%	л	76
Размеры топки: - высота - ширина - глубина	мм	480 390 540
Объем загруженного топлива,	л	45
Продолжительность рабочего цикла: - выход летущих до 17%; - выход летущих до 50%.	ч	8 6
Габаритные размеры, не более: - висота - ширина - глибина	мм	1170 545 965
Масса, не более	кг	221
Номинальный расход воды в системе горячего водоснабжения при перепаде температуры 35 °С	л/час	- (310)
