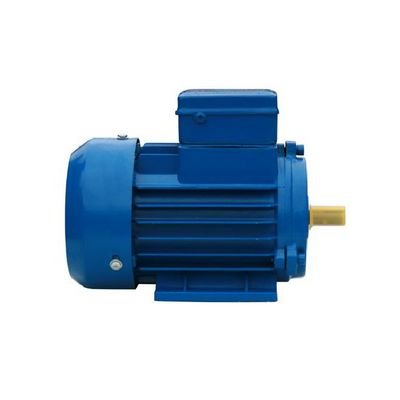

Электродвигатель 0,18 кВт АИР56В4 |АИР 56 В4

Электродвигатель АИР56В4 / АИР 56 В4 (электродвигатели 0,18 кВт 1500 об\мин.)

Технические данные электродвигателя АИР 56 В4:
при напряжении 380 В, частоте 50 Гц

 Расшифровка маркировки электродвигателя  0,18 кВт  АИР56В4:

• АИР – асинхронный трехфазный двигатель переменного тока, обеспечивающий вращательное движение и приводящий в эффективную работу другие механизмы, взаимозаменяет модели 4А56В4, 5А56В4, АД56В4, АИРМ56В4, АДМ56В4;
• 56 –  высота вала от места крепления к центру оси, мм;
• В – установочный размер характеризирующий длину двигателя;
• 4 – количество полюсов, равное 1500 об\мин, чем выше в двигателе полюсов, тем меньше скорость вращенияю.

Монтажные исполнения в электродвигателе 0,18 кВт АИР 56 В4:

• IM 1081 лапы;
• IM 2081 комбинированый;
• IM 3081 фланец;
• IM 2181, 2182, IM 3681, IM 3682 – монтажные исполнения делаются под заказ.

Технические характеристики на электродвигатель АИР 56 В4:

• Серый чугун – это высококачественный материал корпуса наших электродвигателей, по сравнению из сплавом силумин имеет лучшие свойства и более дешевый при изготовлении;
• 220/380 В - электродвигатель работает от сети 220 В, но при этом нужно использовать конденсатор (мощность может упасть до 25% при таком напряжении), при 380 В конденсатора не нужно и при таком напряжении мощность остается стандартной;
• Диаметр вала, равен 11 мм;
• Подшипники в двигателе заменены на качественные, которые позволили уменьшить звуковой диапазон до 56 дБ и рассчитаны на продолжительную работу S1;
• Электромотор имеет защиту IP 54, под заказ делаются двигатели переменного тока с IP 55;
• Масса двигателя 3,8 кг;
• Двигатель переменного тока вращается со скоростью 1500 об\мин;
• Электродвигатель АИР  рекомендован работать по ГОСТу в климатическом исполнении У3 (умеренный климат) при температурном интервале -40⁰С, +40,5⁰С;
• 77,3% коэффициент полезного действия двигателя (КПД);
• Полная производительность 44000 час.

Подключение обмоток звезда или треугольник в электродвигатель АИР56В4:

  Все, что описано про двигатель АИР56В4, актуально к каждой серии общепромышленного асинхронного трехфазного электродвигателя серии 4А56В4, АД56В4, АИР 56 В4, 5А56В4, АДМ56В4.

  Какая разница между соединением обмоток  в звезду или треугольник в асинхронном электродвигателе АИР56В4? Обмотка каждой фазы статора в двигателе переменного тока имеет рассчитанное определенное напряжение (фазное). Исходя из этого, при соединении обмотки в звезду или треугольник, электродвигатель 0,18 кВт АИР 56 В4 можно подключать к сети, где напряжение отличается в 1,7 раз. Например, напряжение (фазное) равно 127 В, и когда соединяя статор в треугольник мы подключаем уже к сети с напряжением 220 В. Если в сети напряжение 380 В, а нам нужно подключить в 220 В, то мы должны соединить статор в звезду.
  Обмотку в двигателях используют с алюминия и меди, но разница между ними в том, что обмотку из алюминия используют в более дешевых сериях асинхронных двигателей, а из меди в более качественных сериях. Наша компания предлагает электродвигатели, где обмотка из высококачественной меди (99,98%) и она полакированная, чтобы при повышении температуры не было воспламеняемости.
  В асинхронном двигателе АИР 56 В4 вращательное движение происходит с помощью вала, на котором ротор вращается, а статор остается неподвижным. Чтобы работа была налаженная вал должен быть точно изготовлен. От точности изготовления вала зависит его люфт, который в наших двигателях минимальный, а это означает, что наши электромоторы высокого качества и предназначены для более долговечной работы.
  Пройшло уже более одного века, когда впервые был представлен на одной из выставок асинхронный электродвигатель АИР, он настолько всех поразил уникальностью и тогда только развивающеемся электричеством, что стал применятся практически у всех  технических отраслях. Исходя из прошлого века ведущая роль принадлежала и будет принадлежать двигателям переменного тока, которые не можно заменить, так как они просты в конструкции, дешевы в изготовлении и уникальны. Электродвигатели АИР совершают преобразование двух видов энергий: электрическую в механическую и наоборот.  Двигатели  АИР56В4 не заменимы для людской деятельности, которые в комплекте с другими механизмами: вентиляторами, станками, насосами - составляют неотъемлемую часть всего рынка промышленности.

Таблица взаимозаменяемости - электродвигатель АИР56В4:
