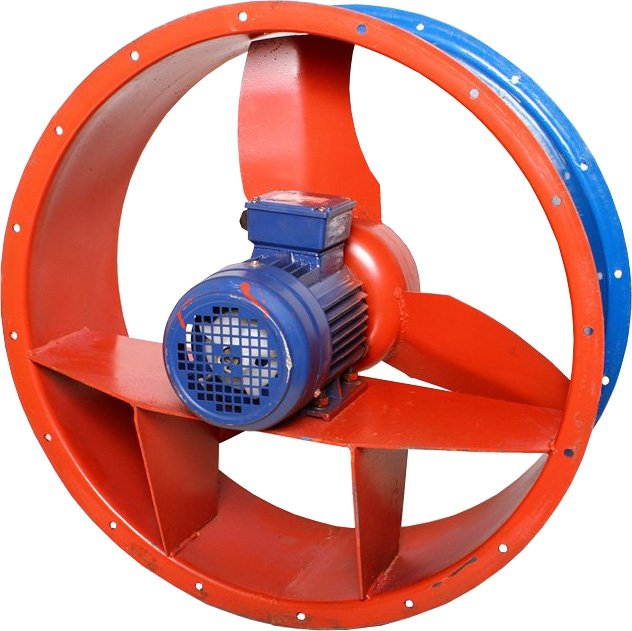

Осевой вентилятор ВО-06-300-12,5 (7,5/1000)

Осевой вентилятор ВО-06-300-12,5 (7,5/1000) – отличительные особенности и характеристики

Вентилятор модели ВО-06-300-12,5 (7,5/1000) – устройство, основной функцией которого является перемещение воздушных и газо-воздушных масс в рабочих, промышленных и технологических пространствах и помещениях. При этом вентилятор имеет конструкцию, адаптированную к работе в среде с наличием взрывоопасной пыли или газов. Конструкция подразумевает применение материалов высокого качества, для обеспечения стойкости и безопасности. Важный критерий подбора и главное свойство конструкции – отсутствие искрения, что исключает вероятность появления нежелательных ситуаций.

Осевой вентилятор ВО-06-300-12,5 (7,5/1000) отличается от других моделей серии применяемым двигателем (мощность 3 кВт при оборотах вала 1000 об/мин), а также техническими характеристиками и производительностью.

Использование вентилятора ВО-06-300-12,5 (7,5/1000) не ограничивается для какого-то конкретного направления. Они широко применяются в самых различных направлениях промышленности, при этом все же рациональна их установка в пространствах взрывоопасного характера.

Базовые преимущества

• Прочные материалы;
• Качественная сборка, с применением схемы прямого привода (исполнение вентилятора 1);
• Безопасность, благодаря соответствию конструкции действующим нормам и стандартам безопасности и охраны труда;
• Химическая и физическая стойкость к износу;
• Высокая производительность;
• Отсутствие потерь мощности (все также благодаря прямому приводу);
• Легкость монтажа и эксплуатации;
• Оптимальный расход энергозатрат.

Особенности применения осевого вентилятора ВО-06-300-12,5 (7,5/1000)

Среди направлений и отраслей промышленности и производства, в которых наиболее часто используются вентиляторы ВО-06-300-12,5 (7,5/1000), - химическое производство, нефтяная и газовая переработка, техническое обслуживание агрегатов, металлургия, энергетика, производство строительных материалов и другие.

Наиболее эффективна работа вентилятора в системах вентиляции помещений с наличием в рабочем воздухе взрывоопасных веществ и пыли. Также осевые вентиляторы ВО-06-300-12,5 (7,5/1000) работают с машинами и агрегатами для охлаждения и сушки, со сварочными аппаратами, а также в цехах покраски и на станциях технического обслуживания.

В целом, при наличии необходимости, или в случае определения рациональности, вентилятор ВО-06-300-12,5 (7,5/1000) может быть задействован во многих сферах.

Эксплуатация вентилятора – основные требования

• Максимум пылевых частиц в воздухе рабочего помещения (или газовой смеси) 10 мг/м³;
• Диаметр пыли не более 50 мкм;
• Умеренный климат, с температурой воздуха окружающего пространства в пределах -40°С…+ 40°С (а также допустима работа вентилятора в тропическом климате, при температуре пространства не более +45°С);
• Размещение вентилятора в пространстве по категориям 3 или 2 согласно ГОСТ (закрытое, естественно вентилируемое помещение или же территория под навесом). Также можно размещать вентилятор на открытом воздухе (категория 1 по ГОСТ), но только в условиях умеренного климата, и с обязательным применением средств защиты двигателя от атмосферных осадков;
• Рабочая вибрация вентилятора не должна превышать 5 мм/с (а в случае невозможности обеспечить выполнение данного условия стоит выполнять монтаж вентилятора на виброизоляторы).

Конструктивные материалы для модели ВО-06-300-12,5 (7,5/1000)

В соответствии с ТУ У 29.2-00909779-004-2010, для формирования конструкции вентилятора ВО-06-300-12,5 (7,5/1000), на выбор пользователя могут применяться:

• Прочный алюминий (или же сплавы алюминия);
• Легированная углеродистая сталь высокой прочности;
• Качественная нержавеющая сталь;
• Разнородные металлы.

Если Вы затрудняетесь в выборе – наши специалисты готовы предоставить Вам квалифицированную консультацию.

Описание конструкции вентилятора и ее элементов

Вентилятор ВО-06-300-12,5 (7,5/1000) состоит из таких элементов (которые формируют его базовую комплектацию):

• Корпус;
• Коллектор;
• Входной патрубок (для поступления воздуха);
• Рабочее колесо;
• Электродвигатель;
• Станина.

Корпус

Корпус вентилятора сформирован в виде цилиндра. Воздух перемещается в корпусе вдоль его оси. Внутри элемента размещается также коллектор и рабочее колесо вентилятора. На внешней поверхности корпуса имеются фланцевые отверстия, при помощи которых выполняется присоединение патрубков для подачи воздуха к вентилятору.

Коллектор

Вентилятор имеет свой диапазон производительности по воздуху, и пользователь, используя ручные либо автоматические элементы управления, может менять значение производительности вентилятора в нужный момент. Регулирование производительности технически обеспечивается коллектором (который, после подачи регулирующего действия, перекрывает или расширяет проход между лопатками рабочего колеса).

Рабочее колесо

Основной функциональный элемент конструкции – рабочее колесо – оснащено тремя загнутыми назад лопатками. Такая их форма не только позволяет эффективно захватить воздух, но и практически исключает вероятность скопления пыли на поверхности рабочего колеса, чем повышает безопасность работы устройства. Вращение рабочего колеса – центробежное, и может выполняться в правую или левую сторону (зависимо от его исполнения). Пользователь может выбрать нужное направление вращения колеса по своим потребностям. Устанавливается колесо непосредственно на вал электродвигателя в комплекте.

Электродвигатель

Для приведения вентилятора в действие в комплекте установлен промышленный электродвигатель марки АИР, с номинальной мощностью 3 кВт и частотой оборотов вала 1000 оборотов в минуту. Двигатель устанавливается в конструкции на поверхность станины.

Станина

Сварная станина представляет собой постаментную опору, которая выполняет две функции:

• Удерживает базовые элементы вентилятора (корпус с внутренними элементами, электродвигатель);
• Позволяет закрепить вентилятор на рабочем фундаменте или на виброизоляторах.

Чаще всего станина сконструирована из чугуна.

Правила монтажа и пуска осевого вентилятора ВО-06-300-12,5 (7,5/1000)

• Обеспечивать размещение и монтаж вентилятора обязательно следует, опираясь на СНиП 2.04.05 и ГОСТ 12.4.021;
• В случае монтажа вентилятора в его взрывозащищенном исполнении, обязательно следует применять виброизоляторы ВМВ или ВРВ;
• Для наиболее безопасной работы, обязательно потребуется заземление двигателя (согласно ПУЭ);
• Рекомендовано размещать вентилятор в помещении, в котором нет частого пребывания персонала (или же в отдельном);
• Пробный запуск вентилятора, в общепромышленных условиях (без агрессивных и взрывоопасных веществ в пространстве) обязателен перед введением в эксплуатацию.
