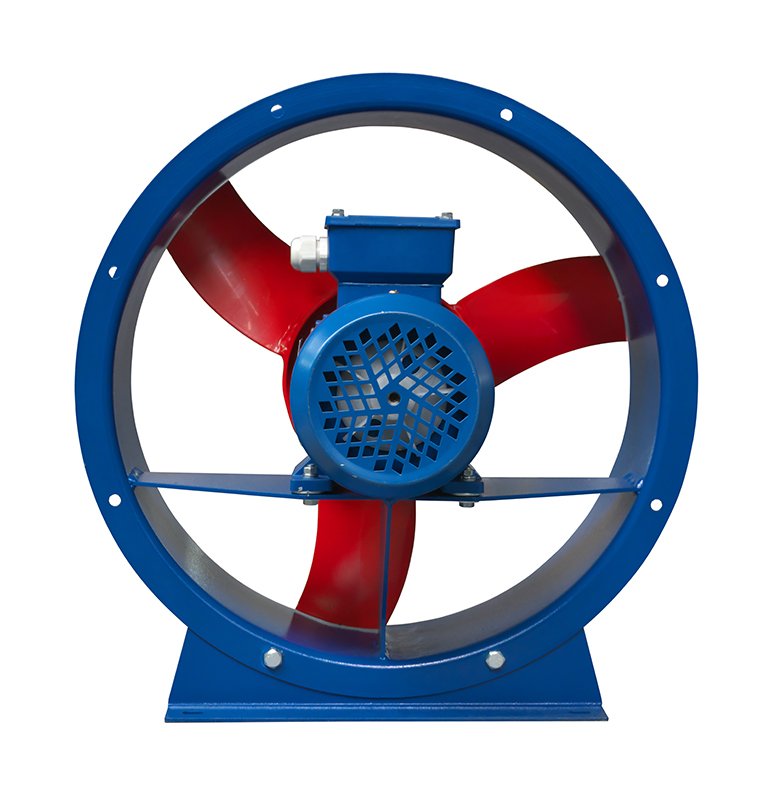

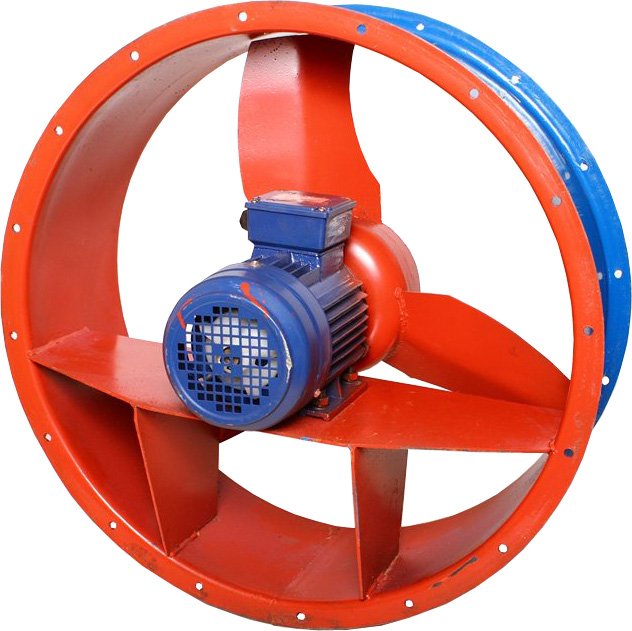

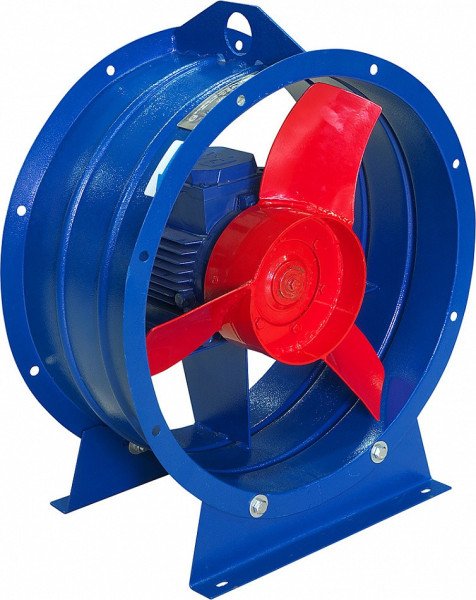

Осевой вентилятор ВО-06-300-6,3 (1,1/1500)

Базовые функции и применение осевого вентилятора ВО-06-300-6,3 (1,1/1500)

Промышленный вентилятор ВО-06-300 (1,1/1500) имеет специальное предназначение, и устанавливается в пространствах помещений (зачастую – промышленных и технологических), в которых вероятно наличие взрывоопасных веществ в виде пыли или газов (или же в помещениях, в которых наличие определенного количества таких веществ является постоянным).

Осевой вентилятор ВО-06-300 (1,1/1500) отличается специальной конструкцией, которая обеспечивает его основные преимущества и стойкость к воздействию агрессивных веществ. Также, согласно требованиям безопасности, модель вентилятора изготавливается таким образом, чтобы в процессе его работы не появлялось искрение (которое может привести к взрыву или воспламенению).

Основу конструкции вентилятора составляет применение стойких материалов и схемы прямого привода.

Преимущества и качественные характеристики модели

• Прочная конструкция;
• Материалы высокого качества;
• Стойкость к агрессивным воздействиям;
• Безопасная конструкция, защищенная от взрыва;
• Простота применения и монтажа;
• Оптимальный расход энергетических затрат;
• Отсутствие потерь мощности благодаря прямому приводу двигателя;
• Доступная цена.

Наиболее актуально применение осевых вентиляторов ВО-06-300-6,3 (1,1/1500) в промышленных направлениях:

• Нефтепереработки и химического производства (бытовых и промышленных материалов и средств);
• Газопереработки и добывания;
• В некоторых направлениях пищевого производства;
• При изготовлении строительных материалов;
• При сварке и покраске изделий;
• На складах для хранения промышленных и технологических материалов с взрывным составом.

На практике наиболее рационально устанавливать вентиляторы ВО-06-300-6,3 (1,1/1500) с оборудованием, которое работает с материалами взрывоопасного состава. Обычно данные вентиляторы работают с холодильными машинами, со сварочными аппаратами, а также их размещают в системах вентиляции помещений, в пространстве которых пребывают вещества агрессивного характера.

Условия эксплуатации осевого вентилятора

В первую очередь важно исключить нагрев пространства эксплуатации вентилятора, а также вещества, которое он перемещает, до температуры, которая будет выше показателя самовозгорания опасной примеси, поскольку это может привести к негативным последствиям. Также использовать вентилятор нельзя в случае, когда взрывоопасное вещество находится под избыточным давлением.

Требования к воздуху и газам с наличием взрывоопасных примесей, которые перемещает вентилятор:

• Количество пылевых частиц не более 10 мг/м³;
• Размер пылевых частиц не более  50 мкм.

Рекомендованные параметры окружающего пространства:

• Умеренный климат;
• Температура -40°С…+ 40°С;
• Допускается тропический тип климата, с температурой воздуха не более +45°С.

Характер и особенности рабочего пространства – согласно ГОСТ, допустимо размещение вентилятора по категориям:

• 2 или 3 (в помещении или под навесом);
• 1 – на открытом воздухе, но с применением средств защиты двигателя от осадков и других негативных воздействий (запрещено размещение по данной категории в условиях тропического климата).

Для корректной и безопасной работы, общая вибрация конструкции вентилятора не должна превышать 5 мм/с (для сохранения данного показателя при необходимости используются виброизоляторы).

Материалы в конструкции вентилятора ВО-06-300-6,3 (1,1/1500)

Материалы, из которых может быть создан вентилятор, подобраны в соответствии с ТУ У 29.2-00909779-004-2010. Пользователю на выбор (разнообразный по цене и некоторым дополнительным свойствам) предоставлены четыре варианта:

• Высокопрочный алюминий и его сплавы;
• Нержавеющая сталь (которая также имеет высокую степень стойкости к воздействию кислот);
• Разнородные металлы;
• Легированная углеродистая сталь (может работать при температурах ниже -40°С).

Базовые элементы конструкции вентилятора ВО-06-300-6,3 (1,1/1500):

• Корпус;
• Входной патрубок;
• Коллектор;
• Рабочее колесо;
• Электродвигатель;
• Станина.

Корпус

Корпус имеет цилиндрическую форму. Внутри него располагаются основные элементы функционирования – рабочее колесо, коллектор. На поверхности корпуса есть фланцы, к которым присоединяется входной патрубок. Воздух с взрывоопасными примесями перемещается по корпусу вентилятора вдоль его оси.

Коллектор

Данный элемент позволяет отрегулировать значение производительности вентилятора на момент его работы (в доступном диапазоне). Для организации регулирования пользователь, на свой выбор, может применять ручную или автоматическую систему управления. Непосредственно от коллектора взрывоопасная смесь воздуха и веществ поступает к рабочему колесу.

Рабочее колесо

Рабочее колесо в конструкции вентилятора ВО-06-300-6,3 (1,1/1500) размещается на валу комплектующего двигателя. Колесо обеспечивает захватывание воздуха, и его направление по корпусу для перемещения. Захватывание воздушной массы выполняется тремя лопатками. Лопатки создают давление, благодаря которому воздух перемещается и выводится из вентилятора. Также форма их специально выполнена так, чтобы лопатки могли самоочищаться, и не накапливали пылевых частиц. Вращение рабочего колеса, в зависимости от исполнения, может быть правосторонним или левосторонним (подбирается по заказу).

Электродвигатель

Двигатель марки АИР. Мощностью 1,1 кВт, и частотой оборотов вала 1500 об/мин позволяет запустить вентилятор в действие. Монтаж двигателя, вместе с корпусом вентилятора, выполняется на опору – станину.

Станина

Станина сконструирована в большинстве случаев из чугуна, с использованием сварочных швов. Она представляет собой постамент, на котором монтируются корпус вентилятора и двигатель. Основа станины имеет отверстия, которые позволяю монтажными болтами закрепить вентилятор ВО-06-300-6,3 (1,1/1500) на поверхности фундамента или виброизоляторов.

Осевой вентилятор ВО-06-300-6,3 (1,1/1500) – базовые правила и требования к выполнению монтажа

• Монтаж выполняется в соответствии с нормами СНиП 2.04.05 и ГОСТ 12.4.021;
• Для установки устройства применяются виброизоляторы ВМВ или ВРВ (обязательно для взрывозащищенной конструкции);
• Следует обеспечить заземление, согласно ПУЭ;
• Для установки рекомендовано подобрать отдельное или малоиспользуемое персоналом помещение;
• В начале применения следует испытать вентилятор в общепромышленных условиях (с воздухом без взрывоопасных и агрессивных веществ).
