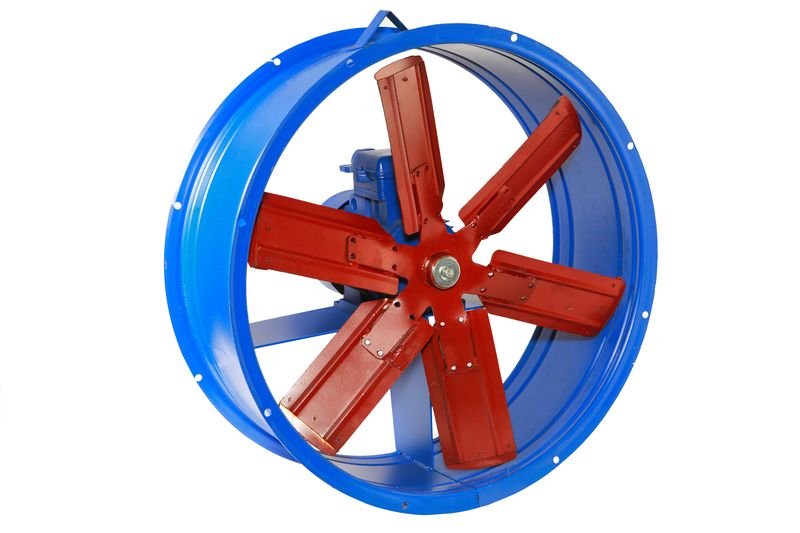

Осевой вентилятор ВО-06-300-4 (0,37/1500) РМ

Вентиляторы осевые ВО-06-300-4 (0,37/1500) РМ базовые характеристики и особенности применения

Промышленный осевой вентилятор ВО-06-300-4 (0,37/1500) РМ отличается специальной взрывозащищенной конструкцией. Такая особая характеристика вентилятора обеспечивает возможность его безопасной работы в помещениях технологического, производственного и хозяйственного типа, в которых присутствуют частицы газообразных или пылевых веществ, обладающих характеристиками взрывоопасности.

Взрывозащищенность вентилятора ВО-06-300-4 (0,37/1500) РМ обеспечивается благодаря специальным требованиям и нормам безопасности, в соответствии с которыми подбираются материалы и формируется конструкция вентилятора.

Отличительные характеристики модели:

• Мощность двигателя 2,5 кВт;
• Количество оборотов вала двигателя – 1500;
• Отсутствие искрения (как мера обеспечения безопасности, в силу исключений воспламенения взрывоопасного вещества);
• Конструкция изготовлена из прочных и безопасных материалов.

Осевые вентиляторы ВО-06-300-4 (0,37/1500) РМ отличаются также такими качественными преимуществами:

• Надежность и прочность конструкции, что формирует дополнительную безопасность;
• Простота применения;
• Безопасность, подтвержденная стандартами;
• Экономичность в работе и высокая производительность.

Базовые направления, в которых применяется осевой вентилятор ВО-06-300-4 (0,37/1500) РМ

В целом, вентиляторы ВО-06-300-4 (0,37/1500) РМ могут применяться практически в любых направлениях, где необходимо выполнять перемещение воздушных, а также газо-воздушных масс, но наиболее рациональным и актуальной работа данных устройств будет именно в тех направлениях, в которых необходимо перемещение воздуха (или технологических газовых смесей) с примесями взрывоопасной пыли. Например:

• Нефте- и газопереработка;
• Металлургия и обработка металла;
• Химическое производство (например, изготовление лакокрасочных и других химических материалов и веществ);
• Пищевое производство (например, производство масла, которое подразумевает применение бензина в процессе);
• Другие направления (в том числе и не производственные), в которых необходимо перемещать воздушные массы с примесями взрывоопасного характера (пример – склады с взрывоопасными или химическими материалами и т. п.).

Зачастую размещение вентилятора выполняется непосредственно с производственной или технологической установкой.  Среди таковых – холодильные и компрессионные машины, агрегаты для сушки и нагрева веществ, а также станции технического обслуживания. В том числе, необходимо применение вентилятора совместно с вентиляционными установками на предприятиях, которые работают с взрывоопасными или агрессивными веществами.

Требования и рекомендации к условиям применения для вентиляторов ВО-06-300-4 (0,37/1500) РМ:

• Запрещено перемещение вентилятором воздуха и смесей, нагретых до температуры, превышающей температуру самовоспламенения взрывоопасного вещества в составе;
• Запрещено перемещение взрывоопасного вещества (или газа/воздуха с его примесью) под избыточным давлением;
• Допустимое количество пылевых частиц в воздухе - 10 мг/м³;
• Максимальный размер частиц, для наиболее эффективной и долговечной работы вентилятора –  50 мкм;
• Допустимая температура рабочего пространства -40°С…+ 40°С, при умеренном типе климата;
• Также можно применять вентилятор в условиях тропического климата (температура воздуха до +45°С);
• Установка вентилятора выполняется согласно требованиям ГОСТ, по 2 или 3 категории (под навесом или в закрытом помещении), или же по категории 1 (в открытом пространстве, но с соблюдением мер и требований по защите вентилятора и электродвигателя от влияния осадков и других атмосферных явлений;
• Допустимая вибрация общей конструкции вентилятора составляет не более 5 мм/с (в случае превышения данного показателя обязательно следует использовать виброизоляторы для монтажа вентилятора).

Материалы в конструкции

Согласно требованиям и условиям стандарта ТУ У 29.2-00909779-004-2010), вентиляторы ВО-06-300-4 (0,37/1500) РМ конструируются из специальных прочных материалов, которые по своим свойствам могут работать в условиях наличия агрессивных и взрывоопасных веществ без износа и коррозии.

Осевые вентиляторы  ВО-06-300-4 (0,37/1500) РМ сконструированы из нескольких разнородных металлов.

Каждый из представленных материалов имеет те или иные отличительные свойства, которые также могут открыть дополнительные возможности в применении вентилятора. Например, устройство из нержавейки может работать с кислотами, углеродистая легированная сталь применяется для работы вентилятора при низкотемпературном климате, а алюминий и разнородные металлы формируют конструкцию вентилятора, стойкую к взрывным веществам.

Конструкция осевого вентилятора ВО-06-300-4 (0,37/1500) РМ и принцип его работы

Формирование конструкции устройства осуществляется на основе государственных норм охраны труда ДНАОП 0.00-1.18-98 "Правила устройства, изготовления, монтажа, ремонта и безопасной эксплуатации взрывозащищенных вентиляторов". Основной комплект конструкции вентилятора включает корпус с входным патрубком, коллектор, рабочее колесо, электродвигатель и станину.

Корпус

Корпус имеет форму цилиндра, и предназначен для размещения основных функциональных элементов конструкции вентилятора (которыми являются рабочее колесо и коллектор). Корпус имеет по бокам присоединительные фланцы, к которым закрепляются патрубки для подачи воздуха в вентилятор. Воздух движется по корпусу вдоль его оси.

Рабочее колесо

Рабочее колесо вентилятора размещает на своей поверхности три лопатки, которые выполняют захватывание воздушных масс, создают давление, и направляют воздух для перемещения по корпусу вентилятора и выхода из него. Лопатки имеют специальную форму (загнуты назад), благодаря чему исключается возможность скопления взрывоопасной пыли в конструкции рабочего колеса, чем собственно повышается уровень надежности и безопасности функционирования вентилятора.

Стандартное исполнение рабочего колеса подразумевает его вращение в правую сторону, но по требованию заказчика направление может быть изменено на левостороннее.

Электродвигатель и схема прямого привода

В комплектации вентилятора ВО-06-300-4 (0,37/1500) РМ применен электродвигатель АИР с номинальной мощностью 0,37 кВт и номинальной частотой оборотов вала 1500 об/мин. Также, сборка вентилятора в его комплектации осуществляется с применением схемы прямого привода, которая подразумевает установку рабочего колеса вентилятора на вал электродвигателя. Такая конструкция предоставляет преимущество в большей прочности и стойкости, а также обеспечивает практическое исключение потерь мощности в работе вентилятора.

Коллектор и входной патрубок

Патрубок для подачи воздуха в корпус вентилятора крепится к нему фланцем. Плавное обтекаемое перемещение воздуха в корпусе, а также регулирование производительности вентилятора (количество подаваемого воздуха в корпус за единицу времени) выполняет коллектор. Пользователь, на свой выбор, для регулирования производительности может применять как ручную, так и автоматическую систему управления.

Станина

Станина сформирована чаще из чугуна, с применением сварочных швов. Основной ее функцией является удержание всей конструкции вентилятора и обеспечение монтажа устройства на рабочей поверхности. На станине, помимо корпуса вентилятора с его внутренними элементами, также крепится электродвигатель. Дл монтажа устройства станина имеет специальные отверстия у своего основания, которые позволяют закрепить вентилятор на постаменте (или же на виброизоляторах) при помощи специальных болтов ля крепления.

Монтаж вентилятора ВО-06-300-4 (0,37/1500) РМ – базовые правила и рекомендации

• В обязательном порядке монтаж вентилятора выполняется, руководствуясь и основываясь на нормы СНиП 2.04.05 и ГОСТ 12.4.021;
• Взрывозащищенное исполнение конструкции вентилятора обязательно стоит монтировать на виброизоляторы (рекомендуются – марки ВМВ или ВРВ);
• Вентилятор также устанавливается с заземлением двигателя (обязательное требование ПУЭ);
• В качестве пространства локации вентилятора стоит выбрать отдельное, или маловостребованное в работе помещение (в котором не будет длительного нахождения рабочего персонала);
• В обязательном порядке запуск вентилятора в работу выполняется после тестового пуска, в общепромышленных условиях (тестовый пуск позволяет определить исправность вентилятора и исправить возникшие за время простоя неполадки заранее).
