Осевой вентилятор ВО-06-300-3,15 (0,37/1500)

Вентиляторы осевые ВО-06-300-3,15 (0,37/1500) – общие характеристики и специализация в применении

Вентилятор ВО-06-300-3,15 (0,37/1500) – это промышленное устройство, при помощи которого обеспечивается перемещение в пространства воздуха и газо-воздушных масс, в составе которых имеются агрессивные газы, а также взрывоопасные газовые и пылевые примеси. В основных случаях такой вентилятор работает при протекании технологических и производственных процессов различных направлений. Нередко также данные вентиляторы применяются в помещениях административно-хозяйственного назначения, в которых хранятся взрывоопасные вещества.

Защищенность вентилятора обеспечена специальными стойкими материалами в его конструкции.

Данная модель отличается от других в серии своими рабочими параметрами и производительностью, а также номиналом двигателя:

• Мощность двигателя 0,37 кВт;
• Количество оборотов вала двигателя – 1500.

Преимущества модели

• Экономия рабочей энергии;
• Стойкость к агрессивным воздействиям, а также к физическому износу;
• Прочность конструкции, безопасность и надежность;
• Долговечная и производительная работа.

Особенности и возможности применения

Осевые вентиляторы ВО-06-300-3,15 (0,37/1500) низкого давления уместны в применении в различных направлениях производства и технологий, которые характеризуются наличием или возможным появлением агрессивных веществ, которые имеют склонность к самовоспламенению или взрыву. Зачастую это производства химического или нефтяного типа, а также обрабатывающая и добывающая промышленность (металлургия, газопереработка, производство пластика, краски, лаков, бытовой химии, резины и др.). Не исключено также применение вентилятора и в хозяйственно-складских помещениях, в которых хранится продукция или рабочие вещества взрывоопасного характера.

В целом, вентиляторы ВО-06-300-3,15 (0,37/1500) эффективнее всего работают (наиболее рациональны и уместны) в среде функционирования технологических установок и агрегатов, в работе которых выделение или перемещение взрывоопасного вещества осуществляется непосредственно.  К примеру, часто устанавливают такой вентилятор с оборудованием:

• Для охлаждения производственных продуктов;
• Для сушки;
• Для сварки и другого рода технического обслуживания (покраска, лакировка и т. п.);
• Дымоудаления и очистки пространства от взрывоопасных газов и пыли.

Условия эксплуатации

• Исключается перемещение вентилятором воздуха с агрессивными или взрывоопасными примесями при температуре смеси, превышающей температуру ее самовоспламенения, а также в случае, когда вещество находится под избыточным давлением;
• Рекомендовано применение вентилятора при количестве взрывоопасной пыли в пространстве не более –  10 мг/м, а также при размере частиц не более 50 мкм;³
• Тип климата – умеренный (температура среды -40°С…+ 40°С), а также допустим тропический (температура окружающего пространства не более +45°С);
• Устанавливать вентилятор следует в закрытом пространстве (в помещении) или под навесом (категории 2 и 3 по ГОСТ), при необходимости возможно размещение вентилятора по категории 1 (на открытом воздухе, но с обязательным применением средств для защиты комплектующего электродвигателя от осадков и прочих негативных воздействий);
• Уровень рабочей вибрации для общей конструкции вентилятора не должен быть выше 5 мм/с (в противном случае стоит предусмотреть применение виброизоляторов).

Вентилятор ВО-06-300-3,15 (0,37/1500) – конструктивные материалы

Для обеспечения должного уровня надежности и безопасности в процессе применения вентилятора, подбор его конструктивных материалов выполняется в соответствии с требованиями ТУ У 29.2-00909779-004-2010.

На выбор пользователя, в зависимости от типа условий рабочего пространства, подбираются материалы:

• Для работы в среде с пониженными температурами – углеродистая легированная сталь (высокопрочная);
• Для работы в агрессивной и кислотной среде – нержавеющая сталь;
• Для применения с взрывоопасными веществами – два варианта – прочный алюминий (или сплавы алюминия), а также разнородные металлы.

Общие характеристики конструкции

Для конструирования вентилятора ВО-06-300-3,15 (0,37/1500) в основу положены нормы ДНАОП 0.00-1.18-98 "Правила устройства, изготовления, монтажа, ремонта и безопасной эксплуатации взрывозащищенных вентиляторов".

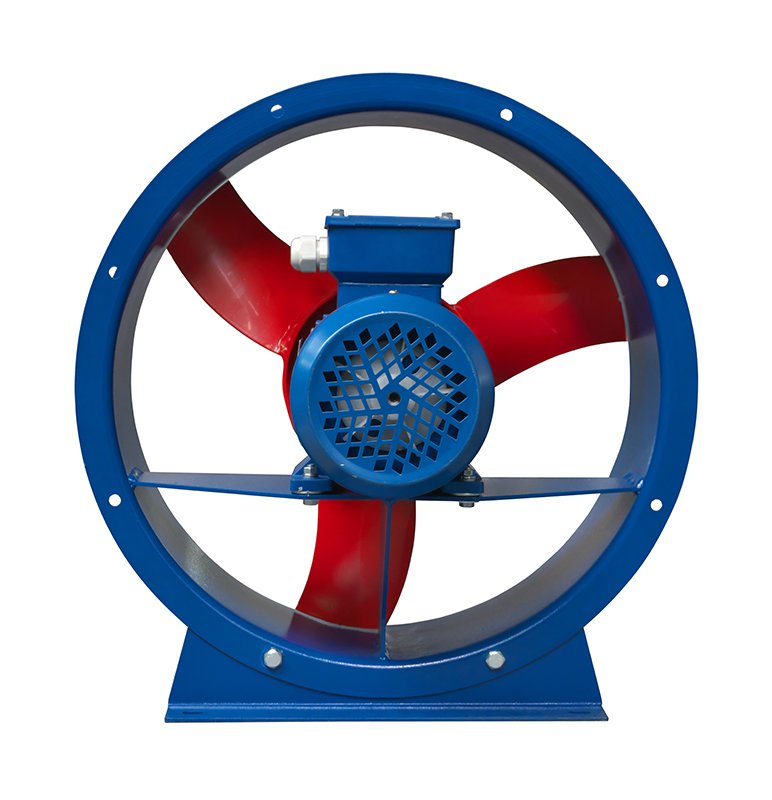

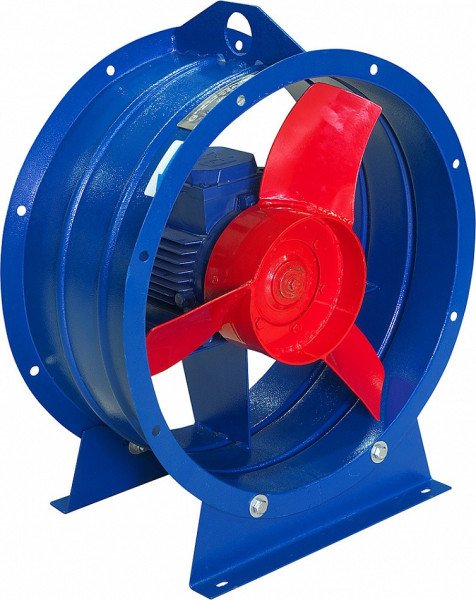

Главная конструкция агрегата состоит из корпуса, рабочего колеса, электродвигателя, а также коллектора, входного патрубка и станины.

Корпус

Корпус – один из главных элементов, имеет форм цилиндра с обтекаемыми стенками для общенаправленного прохождения газо-воздушной смеси. Внутри него вмещены все основные функциональные элементы (рабочее колесо, коллектор). По бокам цилиндр имеет фланцы, к которым присоединяются патрубки для подачи воздуха (или газов). Устанавливается корпус на станине.

Коллектор и входной патрубок

От патрубка воздушная масса с агрессивными примесями перемещается к коллектору вентилятора – элементу, при помощи которого регулируется рабочая производительность вентилятора в доступном диапазоне (согласно техническим характеристикам). Коллектор может регулироваться посредством применения автоматики, или же элементов ручного управления.

Рабочее колесо

Для захватывания воздушной или газовой массы рабочее колесо оснащается тремя лопатками. Важно, что лопатки не должны накапливать на своей поверхности пыли, во избежание ее воспламенения, а потому их форма имеет загнутые назад края (что обеспечивает самоочищение лопаток в процессе вращения рабочего колеса). Колесо может вращаться в правую или левую сторону (что подбирается по индивидуальным потребностям, в зависимости от рабочих условий). Устанавливается колесо на валу электродвигателя, который включен в комплект (по схеме прямого привода).

Электродвигатель

Электродвигатель номинальной мощностью 0,37 кВт при оборотах 1500 об/мин, устанавливается и закрепляется на станине. С его помощью вентилятор ВО-06-300-3,15 (0,37/1500) запускается в работу.

Станина

Станина имеет исключительно монтажную функцию – удерживает на себе все элементы конструкции вентилятора, а также позволяет закрепить конструкцию устройства на рабочем фундаменте при помощи монтажных болтов. Для изготовления станины чаще используется прочный чугун, а сам постамент имеет сварную конструкцию.

Монтаж вентилятора ВО-06-300-3,15 (0,37/1500), в соответствии  со СНиП 2.04.05 и ГОСТ 12.4.021:

• Взрывозащищенное исполнение вентилятора требует применения виброизолляторов ВМВ или ВРВ;
• Обязательно использовать заземление двигателя;
• Размещать вентилятор в специальном помещении, без активного использования его персоналом;
• Первый запуск в работу осуществлять только после пробного пуска;
• Пробный запуск устройства следует выполнять в пространстве без наличия агрессивных и взрывоопасных веществ.
