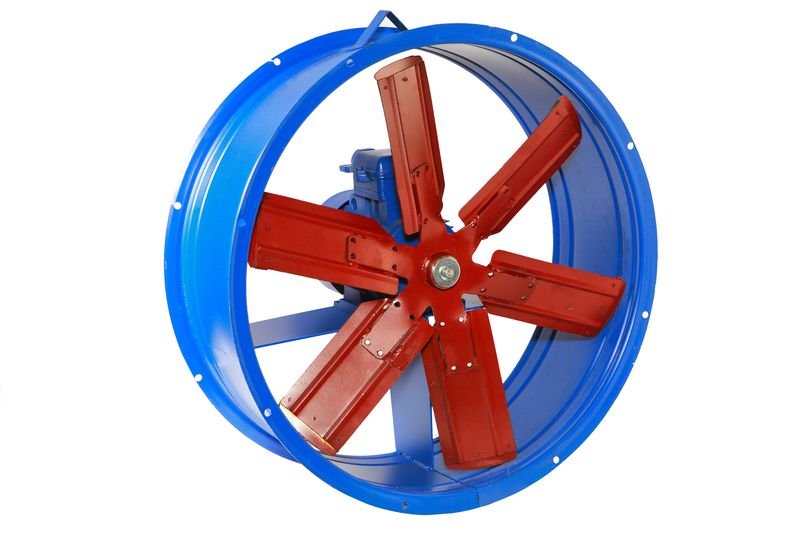

Осевой вентилятор ВО-06-300-2,5 (0,18/1500)

Вентиляторы осевые ВО-06-300-2,5 (0,18/1500) – базовые характеристики и применение

Промышленный осевой вентилятор модели (0,18/1500) серии  ВО-06-300 типоразмера 2,5 зачастую применяется в направлениях промышленности, а также технологических производств, и при этом специально предназначен для организации перемещения воздуха в помещении, с примесями взрывоопасной пыли или газов. Такая особенность обеспечена благодаря специальной конструкции вентилятора, которая создана с учетом действующих норм и правил по безопасности.

Отличительные параметры модели:

• Мощность двигателя 0,18 кВт;
• Количество оборотов вала двигателя – 1500;
• Конструкция на основе первой схемы исполнение (прямой привод) – рабочее колесо устанавливается на валу двигателя вентилятора.

Вентилятор ВО-06-300-2,5 (0,18/1500) может применяться также и в общепромышленных пространствах, но наиболее популярно его взрывозащищенное и агрессивно-стойкое исполнение.

Вентилятор ВО-06-300-2,5 (0,18/1500) – основные преимущества

• Надежная конструкция, защищенная от влияния агрессивных и взрывоопасных веществ;
• Прочность и стойкость к износу, что обеспечивает качественное и долговечное применение;
• Безопасность в работе, которая подтверждена и контролируется согласно нормам и стандартам;
• Простое применение и экономичная работа;
• Оптимальная ценовая категория.

Направления, в которых применяются вентиляторы ВО-06-300-2,5 (0,18/1500)

Свое базовое применение данная модель вентиляторов находит на производствах и при протекании технологических процессов, в которых возможно (или есть постоянным) появление агрессивной или взрывоопасной пыли (а также газов). Сюда включаются:

• Химическое и нефтеперерабатывающее производство;
• Добыча горных пород и газа;
• Обработка металла и металлургические отрасли;
• Производство технологических материалов (пластика и т. п.);
• Другие направления, например, хозяйственное.

При помощи осевого вентилятора ВО-06-300-2,5 (0,18/1500) можно обеспечивать перемещение воздуха с агрессивными примесями, а потому данные устройства работают практически в любом направлении, для которого наличие таковых веществ в большей или меньшей мере актуально. Особенно часто вентиляторы устанавливаются совместно с рабочими установками. Популярно их применение с:

• Холодильными машинами;
• Аппаратами для сушки;
• Системами и оборудованием для удаления дыма;
• Станциями и агрегатами для технического обслуживания;
• Сварочными аппаратами;
• Покрасочным оборудованием.

Достаточно часто, помимо производства, можно встретить вентиляторы ВО-06-300-2,5 (0,18/1500) на складах, где хранятся лаки, краски и прочие строительные материалы химического состава, а также в покрасочных и ремонтных цехах.

Эксплуатационные условия

• Запрещена работа вентилятора в случаях, когда агрессивная (взрывоопасная) составляющая находится под избыточным давлением или нагрета до температуры, которая превышает температуру точки ее воспламенения ;
• Максимальное количество пыли в составе воздуха или газа –  10 мг/м;³
• Рекомендовано перемещение вентилятором пылевых частиц размером Допустима работа устройства в условиях умеренного климата, при температурах окружающего пространства -40°С…+ 40°С;
• Также можно применять вентилятор при температуре пространства до +45°С, при тропическом климате;
• Размещать вентилятор, согласно ГОСТ, следует по категории 2 или 3 (в помещении или под навесом), но также допустима установка по 1 категории (в открытом уличном пространстве, но с соблюдением мер по обеспечению защиты электродвигателя от осадков и подобных явлений атмосферы и внешних воздействий);
• Рабочая вибрация конструкции вентилятора не должна превышать 5 мм/с (а если по каким-то причинам ее уровень выше, стоит выполнить монтаж вентилятора на виброизоляторы).

Материалы в конструкции вентилятора

Подбор конструктивного материала для данной модели вентилятора выполняется в соответствии с требованиями и нормами стандарта ТУ У 29.2-00909779-004-2010. Подбираемые материалы соответствуют тем или иным характеристикам устройства, и пользователь может выбрать тот вариант, который будет наиболее подходящим в применении и по другим параметрам:

• Высокопрочная легированная углеродистая сталь (обеспечивает применение вентилятора в общих условиях, а также при критически низких температурах);
• Высокопрочный алюминий, а также алюминиевые сплавы (для формирования взрывозащищенной конструкции);
• Несколько разнородных металлов (также взрывозащищенное исполнение);
• Нержавеющая сталь (стойкая к коррозии и влиянию агрессивных веществ и кислот конструкция).

Любые детали Вы сможете обсудить со специалистом нашей компании, благодаря чему точно определитесь, какой именно тип вентилятора будет необходим для Вас.

Конструкция ВО-06-300-2,5 (0,18/1500)

Конструкция вентилятора формируется согласно нормативу ДНАОП 0.00-1.18-98 "Правила устройства, изготовления, монтажа, ремонта и безопасной эксплуатации взрывозащищенных вентиляторов".

Базовый комплект вентилятора ВО-06-300-2,5 (0,18/1500) включает такие детали:

• Корпус;
• Коллектор;
• Рабочее колесо;
• Двигатель;
• Станина.

Корпус вентилятора

Форма корпуса подобна цилиндру. Внутри него располагаются основные рабочие элементы вентилятора. Также стенки корпуса – обтекаемые, благодаря чему газо-воздушная смесь перемещается беспрепятственно и в едином направлении. Для подачи воздуха в корпус применяется входной патрубок – его закрепление к цилиндру выполняется при помощи фланцевого соединения на поверхности корпуса. Сам цилиндр устанавливается на сварной станине.

Рабочее колесо

Рабочее колесо вентилятора имеет в конструкции основной диск, на поверхности которого размещены три лопатки. Края лопаток загнуты назад – такая особенность не позволяет накапливаться опасным и агрессивным веществам (лопатки самоочищаются от пыли в процессе вращения рабочего колеса). Направление вращения – правостороннее, но при необходимости для потребителя, его можно изменить индивидуально на левостороннее. Установка рабочего колеса выполняется на вал комплектующего электродвигателя. Такая схема имеет свое преимущество с минимизации потерь мощности вращения колеса, а также обеспечивает более стойкую сборку агрегата, и соответственно – более долговечную эксплуатацию.

Коллектор

Коллектор позволяет отрегулировать текущую производительность вентилятора. Для этого, на свой выбор, пользователь может задействовать как автоматическую, так и ручную систему управления.

Электродвигатель

Для запуска вентилятора ВО-06-300-2,5 (0,18/1500)в рабочее состояние применяется электродвигатель типа АИР, мощность которого составляет 0,18 кВт, при номинальном показателе оборотов вала 1500 об/мин. На валу двигателя крепится рабочее колесо, а сам двигатель вместе с корпусом размещается на сварном постаменте (станине).

Станина

Станина выполняет функцию опорного элемента, и удерживает на себе корпус вентилятора и электродвигатель. Сконструирована станина в виде постамента, сварным способом, в большинстве случаев – из чугуна. Основание ее располагает на себе отверстия, при помощи которых монтажными болтами можно закрепить общую конструкцию вентилятора на фундаментной поверхности (или на виброизоляторах).

Монтаж вентилятора ВО-06-300-2,5 (0,18/1500)

• Выполнять монтаж нужно в соответствии со СНиП 2.04.05 и стандарта ГОСТ 12.4.021;
• При необходимости применяются виброизоляторы типа ВМВ или ВРВ;
• Согласно ПУЭ, двигатель должен работать с заземлением;
• Вентилятор устанавливается в отдельном (или малоиспользуемом персоналом) помещении;
• Пробный пуск вентилятора выполняется в общепромышленных условиях (без наличия агрессивных веществ).
