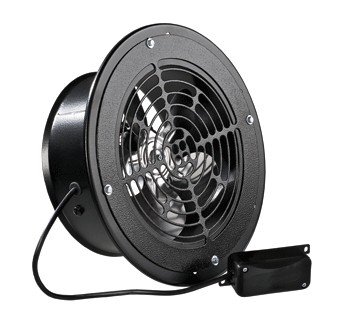

Осевой вентилятор Вентс (Vents) ОВК1 200

Описание модели центробежного канального вентилятора Вентс ОВК1 200 (Vents OVK1 200)

Условные обозначения:

• ВЕНТС - производитель вентиляторов;
• ОВК1 - серия вентиляторов;
• 200 – диаметр фланца

ОВК1 200 – общее описание

Вентиляторы осевые ОВК1 200 работают на роторном моторе и востребованы для помещений промышленного и бытового типа. Агрегаты устанавливают на поверхности стены. Модель ОВК1 200 можно использовать и для выведения отработанного воздуха с помещения. Устройства данной модели могут эффективно работать при низком сопротивлении системы, которая требует высокой производительности. Вентиляторы экономичны, не требуют много энергии и почти бесшумны во время работы. Вентиляторы модели ОВК1 200 имеют рабочую мощность 43 Вт. Показатель напряжения равен 230 В. Производительность агрегата составляет 405 м3/ч. Рабочая максимальная температура – +40 градусов по шкале Цельсия. Частота вращения лопастей равна 1300 махам в минуту.

Конструкция ОВК1 200

Для изготовления корпуса представленной модели использовали сталь высокого качества. В результате, корпус вентилятора не подвержен процессам коррозии и не боится механических повреждений. Сверху конструкция покрыта полимерным защитным слоем. Клеммная коробка находится на корпусе и имеет шнур для выносного подключения.

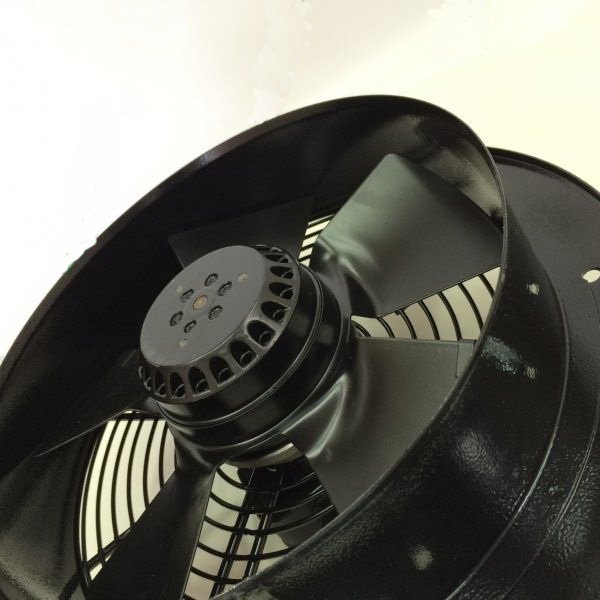

Мотор осевого агрегата ОВК1 200 – сведения об устройстве

Мотор осевого вентилятора - асинхронный роторного типа. Имеет 1 фазу. В вентиляторе имеется встроенная термозащита, которая представлена в виде термических контактов. Перезапускается она в автоматическом режиме. Для продолжительного срока эксплуатации на корпусе агрегата находятся подшипники качения. Класс защиты двигателя по международной европейской стандартизации – ІР 44.

Регулировка скоростей устройства Вентс ОВК1 200

Скорость осевого вентилятора Вентс ОВК1 200 можно изменять при помощи регулятора. Обычно используется регулятор автотрансформаторный или симисторный. Благодаря симисторному регулятору скорость переключается плавно. Используя автотрансформатор, регулировка будет ступенчатой. Несколько устройств можно объединить в общую сеть, которая регулируется оператором вручную на компьютере. Кроме того, можно подключать к одному регулятору сразу несколько вентиляторов. Только надо учитывать мощность и рабочий ток каждого агрегата. Сумма этих показателей не должна превышать номинальный уровень самого регулятора.

Монтаж ОВК1 200

Устройство устанавливается прямо на стене. В качестве крепления используется присоединительная пластина круглой формы. Питание до вентилятора подается через наружные клеммы. Подключение к сети нужно осуществлять по схеме, которая находится в паспорте к вентилятору.

Монтаж вентилятора

Подключение к сети

В комплект входит:

• вентилятор;
• паспорт на вентилятор;
• сама упаковка.
