Запорно-регулирующая арматура

Запорно-регулирующая арматура AFRISO

Арматура для наполнения

Тип и модель устройства

Материал корпуса

Назначение

Соединение

Давление, бар

Дополни-тельная комплек-тация

Цена, грн

Кран KFE нике-лированный

Никели-рованная латунь

Наполнение и осушение котла

Внешняя резьба 1/2" с уплотнительным кольцом PTFE х штуцер 1/2" с накидной гайкой 3/4" и крышкой на цепи

-

-

FA

Арматура для наполнения

Латунь

Наполнение

Вход

Выход

Допол-нительно

На входе

На выходе

Редуктор давления

Запорный клапан

Обратный клапан

Втулка под шланг 12 мм

Внутренняя резьба 1/2"

Соединение 1/4" для манометра

6-10

0,5-3

FAМ

Арматура для наполнения

Латунь

Наполнение

Втулка под шланг 12 мм

Внутренняя резьба 1/2"

Соединение 1/4" для манометра

6-10

0,5-3

Редуктор давления

Запорный клапан

Обратный клапан

Манометр (0-4 бар, резьба 1/4")

Обратные клапаны

Диаметр внутренней резьбы

Материал

Максимальные рабочие параметры

Цена, грн

Корпус

Шток

Температура, °С

Давление, бар

3/8"

Латунь

Нейлон

110

12

1/2"

Латунь

Нейлон

110

12

3/4"

Латунь

Нейлон

110

12

1"

Латунь

Нейлон

110

12

1 1/4"

Латунь

Нейлон

110

12

1 1/2"

Латунь

Нейлон

110

12

2"

Латунь

Нейлон

110

12

Сетчатые фильтры AFRISO

Диаметр внутренней резьбы

Толщина стальной сетки, мм

Материал

Максимальные рабочие параметры

Цена, грн

Корпус

Сетка

Темпе-ратура, °С

Давление, бар

3/8"

0,6

Прессованная латунь

Нержавеющая сталь

110

16

1/2"

0,6

Прессованная латунь

Нержавеющая сталь

110

16

3/4"

0,6

Прессованная латунь

Нержавеющая сталь

110

16

1"

0,6

Прессованная латунь

Нержавеющая сталь

110

16

1 1/4"

0,6

Прессованная латунь

Нержавеющая сталь

110

16

1 1/2"

0,6

Прессованная латунь

Нержавеющая сталь

110

16

2"

0,6

Прессованная латунь

Нержавеющая сталь

110

16

Арматура наполнения Afriso - назначение

Системы отопления, использующие в своей работе жидкий теплоноситель (воду), требуют, как говорилось ранее, контроля расхода жидкости, а со временем – и добавления теплоносителя.

Нехватка рабочей жидкости в системе может привести к нежелательным последствиям:

• Недостаточно теплоотдачи;
• Ухудшению работы и более быстрому износу основных рабочих элементов (котла, насоса) вследствие повышения температуры и давления;
• Перегреву оборудования (а в некоторых запущенных случаях даже к взрыву котла);
• Повышению материальных затрат, как следствие предыдущих пунктов.

Следить за состоянием воды в системе и восполнять ее необходимый уровень не всегда удобно вовремя, а потому для решения данной задачи очень кстати станет применение специальных групп подпитки и  арматурных элементов.

Арматурные элементы для наполнения Afriso – группа устройств, включающая в себя:

• Краны наполнения и осушения котла;
• Арматурные элементы наполнения;
• Обратные клапаны (в качестве дополнительных элементов к кранам);
• Сетчатые фильтры (в качестве дополнительных элементов).

Клапаны (краны) наполнения и осушения котла

Кран для наполнения Afriso применяется для наполнения системы теплоносителем, а также для осушения (слива воды). Работа клапана базируется на ручном режиме – открытие и закрытие его выполняется вручную. Определенно при помощи данного клапана можно регулировать уровень теплоносителя, но все же для решения данной задачи больше подойдут арматурные элементы, работающие в автоматическом режиме.

Краны наполнения марки Afriso  включают устройство марки KFE – никелированный кран для наполнения и осушения котла.

Конструкция крана состоит из латунного корпуса, покрытого никелем, а также включает в себя наличие резьбового соединения с уплотнением и гайкой, и крышки для закрытия отверстия наполнения.

Элементы (группы, клапаны) для наполнения систем отопления автоматического действия

Клапаны наполнения (арматура для наполнения) Afriso позволяют выполнить восполнение запаса теплоносителя в системе в автоматическом режиме, строго до определенного уровня. Именно благодаря автоматической работе клапана, исключается вероятность появления неисправностей и сбоев в работе оборудования системы, которые могли бы возникнуть по причине повышения уровня давления при доливании жидкости.

В конструкцию таких клапанов входят:

• Корпус (латунный, с входным и выходным патрубками);
• Редуктор давления;
• Обратный клапан;
• Запорный клапан с эластичным запорным элементом;
• Манометр (дополнительно);
• Винт для контроля плотности закрытия обратного клапана.

При помощи данных клапанов подача жидкости в систему выполняется дозировано. Допускается также вариант регулированного заполнения емкости в системе отопления (котла) после полного слива жидкости. Но стоит отметить, что применение данных клапанов не предусматривает вариант наполнения емкости в режиме (или точнее, в количестве поданной жидкости), опираясь на конкретные потребности пользователя.

При этом, в случае понижения уровня давления в водопроводе до уровня ниже внутреннего давления в замкнутом контуре отопительной системы, обратный клапан в конструкции группы наполнения позволяет исключить вероятность оттока жидкости из системы отопления, а также ее повторного попадания в систему водопровода.

Арматура наполнения Afriso представлена двумя моделями клапанов:

• FA;
• FAМ (дополнительно оснащен манометром).

Наполнительные клапаны Afriso обеспечивают возможность наполнения емкостей при разных вариантах подведения жидкости:

• Горизонтально;
• Вертикально.

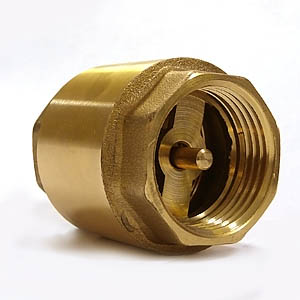

Обратные клапаны Afriso

Обратные клапаны марки Afriso применяются в комплекте групп арматуры наполнения, и обеспечивают защиту от возможного изменения направления потока теплоносителя в системе отопления, при ее наполнении (что может случиться, если давление теплоносителя в трубопроводе системы подачи воды станет ниже давления движения теплоносителя в отопительной системе). Таким образом, с применением обратного клапана есть уверенность, что рабочая среда в системе будет двигаться в одном и том же (необходимом условиями работы) стандартном направлении.

Работа обратных клапанов Afriso  выполняется в автоматическом режиме, непосредственно в процессе работы системы отопления.

Помимо своей стандартной функции, данные клапаны способны ограничить вытекание рабочей жидкости в случае небольшого повреждения пространства, в котором она расположена и передвигается. В целом, работа клапана обеспечивает защиту системы как в режиме нормальной, так и в режиме аварийной ее работы.

Для изготовления обратных клапанов Afriso  применяются высококачественные и прочные материалы – латунь (корпус) и нейлон (для конструирования штока, передвигающего рабочий элемент). К тому же, такие клапаны способны работать в достаточно широком диапазоне – максимальная температура до 110°С, при давлении до 12 бар.

Монтаж обратного клапана Afriso  выполняется в горизонтальном, либо в вертикальном положении.

Сетчатые фильтры Afriso

Данные фильтры применяются совместно с арматурой для регулирования уровня жидкости в системе, и являются наилучшим качественным решением.

При помощи сетчатых фильтров Afriso  обеспечивается очистка подаваемой в систему жидкости от механических загрязнений.

Применение сетчатых фильтров механической очистки Afriso  актуально для систем:

• Отопления;
• Подачи воды.

Конструктивно такой фильтр представляет собой корпус, а также сетчатый элемент, выполняющий очистку.

В качестве конструктивных материалов для сетчатых фильтров Afriso  используются:

• Прессованная латунь (корпус);
• Нержавеющая сталь (сетка).

Принцип работы фильтра, при всей свое эффективности и качестве работы достаточно прост – очистка подаваемой в систему воды выполняется путем задержания загрязнений и механических частиц на поверхности сетчатого элемента. Толщина сетки фильтра позволяет выполнять очистку также от мелких частиц:

• Песка;
• Ржавчины;
• Механического налета.

Монтаж сетчатого фильтра Afriso  выполняется на трубопроводе подачи жидкости.

Установка сетчатого фильтра в системах отопления, а также в системах подачи воды зачастую выполняется перед основным рабочим оборудованием:

• Насосы;
• Теплообменники;
• Дроссели;
• Счетчики;
• Буферные емкости (баки-накопители);
• Бойлеры (накопительные нагреватели воды);
• Арматура регулирования.

Также установка сетчатых фильтров актуальна для ввода тепловой сети и выхода системы отопления.

Как результат – применяемая отопительная система (или система водоснабжения), работающая с применением очищенного теплоносителя, будет защищена от появления преждевременной коррозии элементов, а также от возможного скорого износа и выхода оборудования из строя вследствие засорения.
