Вихревые

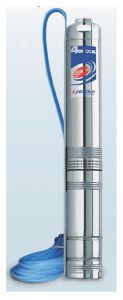

Скважинные насосы вихревого типа – особенности применения и преимущества

Данные насосы работают с чистой водой, при частичном наличии песка до 40 г/м³. При этом не допускается наличие примесей абразивного типа.

Максимальная глубина монтажа насоса от поверхности зеркала воды составляет 30 м. При этом насос поднимает воду на уровень 100 м.

Вихревым насос назван по причине того, что вода поднимается в нем в виде вихря, который создается с использованием рабочего колеса специальной формы.

Преимущество вихревого насоса перед остальными в том, что он способен обеспечить достаточно высокий напор воды, работая при этом на небольшой мощности.

Стоит рассмотреть также другие его преимущественные показатели:

• Давление, которое обеспечивает насос, превышает показатель давления других насосов до 7 раз, при работе на тех же параметрах частоты вращения рабочего колеса и мощности;
• Наиболее простая конструкция;
• Возможность использования не только с перекачиванием жидких веществ, но и смесей жидкости с газом;
• Относительно невысокая стоимость.

Что касается производительности – данный тип насосов слегка уступает центробежным.

Основными сферами и направлениями использования вихревых насосов являются:

• Химическая промышленность;
• Небольшие автоматические насосные станции в сельском хозяйстве;
• Подача летучих жидкостей, которыми являются эфир, спирт, бензин и т п.;
• Подача жидкостей, которые насыщаются газами (сюда также относятся жидкости, которые содержат растворенный газ в больших количествах, выделяющийся при прохождении жидкости в областях с пониженным давлением;
• Перекачивание жидкости с высоким показателем упругости пара (примеры – пропан и бутан);
• В качестве насоса автомойки (поскольку для этого требуется высокий напор при небольшой подачи воды;
• В качестве элемента насосной станции коммунального хозяйства;
• В небольших котельных установках как насосное оборудование для питания станции;
• Система подачи сжиженного газа.

В химической промышленности вихревые насосы используются для перекачивания таких веществ как кислоты, щелочи и других жидкостей с агрессивными показателями.

Касательно летучих жидкостей – данные насосы применяются на станциях бензозаправок автомобилей и самолетов.

Конструкция вихревого насоса и основные технические показатели

В целом, данный тип насосов отличается простотой конструкции.

Для его изготовления используются металлы и пластмассы, которые имеют высокую степень стойкости к химическим и другим агрессивным веществам.

Основными элементами конструкции вихревого насоса являются:

• Корпус;
• Колесо с лопастями;
• Отверстие забора  воды (всасывающее);
• Отверстие для подачи воды (выходное).

Корпус насоса имеет форму цилиндра. Внутри него располагается основной рабочий элемент насоса – колесо с крыльчаткой. Лопасти крыльчатки имеют наклонную или радиальную форму.

При включении насоса вода и скважины поступает во всасывающее отверстие, и при помощи лопастей колеса, которое раскручивается, с напором передается вверх. В систему снабжения вода попадает через выходное отверстие насоса в патрубок.

Показатель напора, предоставляемого насосом вихревого типа, составляет 240 м.

Рабочая мощность таких устройств достигает показателя 25 кВт.

Стоит отметить, что вихревые насосы имеют также функцию самовсасывания жидкости.
