Материал для изоляции трубопроводов – основные характеристики

Материал для изоляции

Коэффициент теплопроводности при температуре 25°С, Вт/(м К)

Степень водопроницания

Степень стойкости к воздействию прямых солнечных лучей

Степень химической стойкости

Диапазон рабочих температур, °С

Возможность многократного использования

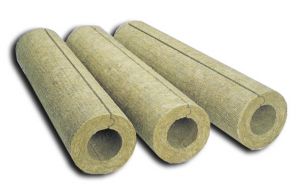

Минеральная вата

0,03-0,052

Достаточная (повышается при специальной обработке, или использовании слоя дополнительного защитного материала)

Высокая

Высокая

До +500

Допускается, поскольку изначально материал обволакивает трубу и закрепляется при помощи специальных клипс

Стекловата

0,041-0,043

Высокая

Высокая

Высокая

До +450

Допускается в случае, если монтаж не выполнялся с применением посадки материала на клей

Вспененный каучук

0,04

—

Высокая

Высокая

От -200 до +175

Допускается в случае, если монтаж не выполнялся с применением посадки материала на клей

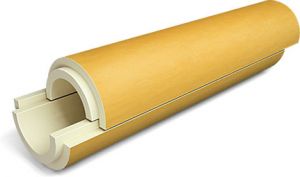

Пенополиуретан

0,037-0,040

Слабая

Высокая

Высокая

От -150 до +150

Допускается в случае, если монтаж не выполнялся с применением посадки материала на клей

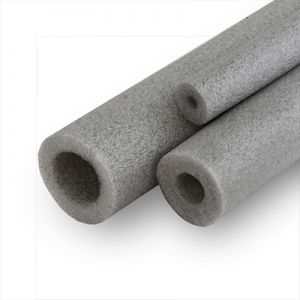

Вспененный полиэтилен

0,032-0,038

—

Высокая

Высокая

От -80 до +100

Допускается в случае, если монтаж не выполнялся с применением посадки материала на клей

Пенопласт

0,029

Слабая

Высокая

Высокая

От -188 до +85

Допускается в случае, если монтаж не выполнялся с применением посадки материала на клей

Пеностекло

0,04-0,08

—

Высокая

Высокая

От -260 до +430

Есть

Пеноизол

0,031-0,041

Слабая

Высокая

Высокая

От -180 до +120

Отсутствует

Теплоизоляция трубопроводов – основные аспекты и польза применения

Изоляция трубопроводов, как и остальных конструкций, также станет незаменимым элементом, особенно в холодный период.

Использование специальных изолирующих материалов на поверхности трубопроводов позволяет добиться хороших результатов в энергосбережении и защите труб от нежелательных воздействий внешних температурных факторов.

На сегодняшний день, монтаж изоляции трубных каналов широко применяется как для бытовых, так и для промышленных систем, которые в качестве рабочего вещества используют воду:

• Системы трубопроводов  центрального отопления;
• Отопительные магистрали (теплотрассы);
• Промышленные отопительные системы;
• Общественные и автономные системы отопления;
• Холодильные и морозильные промышленные системы;
• Системы горячего водоснабжения;
• Системы холодного водоснабжения;
• Канализационные системы.

Стоит выделить основные функции, которые выполняет изоляция трубопроводов:

• Уменьшение количества тепловых потерь через поверхность трубопроводов, что положительно влияет как на обогрев помещения, так и на эксплуатацию трубопровода;
• Изоляция сильно нагретой поверхности трубопровода с целью обеспечения безопасности рабочего персонала;
• Сбережение необходимого показателя температуры теплоносителя в системе отопления, что ведет к сокращению энерго- и материальных затрат на обогрев помещения, и на подготовку теплоносителя на котельной станции для дальнейшей его передачи;

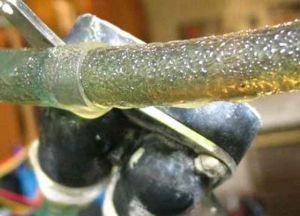

• Защита трубопровода от появления конденсата на его поверхности, что позволяет исключить его обмерзание, а также появление коррозии, и таким образом продлить срок эксплуатации. Зачастую такой защиты требуют трубы, расположенные в помещении, показатель температуры воздуха в котором превышает температуру транспортируемого вещества;
• Защита трубопровода от возможного замерзания воды, что является особо актуальным для труб наружного размещения, с малым диаметром;
• Повышение степени стойкости трубопровода к появлению и воздействию коррозии, что также является еще одним фактором, положительно влияющим на срок эксплуатации трубопровода.

Таким образом, необходимость и польза изоляции очевидна. Стоит сказать, что для таких конструкций, как трубопроводы, ее использование является незаменимым аспектом.

Материалом, который применяется для обеспечения тепловой изоляции трубопроводов, являются неорганические, а также полимерные вещества:

• Минеральная вата (базальтовое волокно);
• Стекловата;
• Пенополиуретан;
• Вспененный полиэтилен;
• Вспененный каучук;
• Пенополистирол;
• Пенопласт;
• Пеноизол;
• Пеностекло.

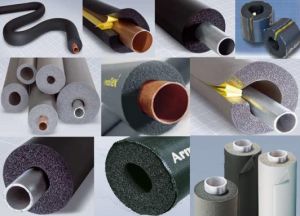

В целом, пользователю данные материалы предоставляются в виде жестких цилиндрических сегментов разного диаметра (из которого можно подобрать необходимый для конкретной ситуации), сегментов полуцилиндрической формы, а также в форме рулона, который можно подобрать по необходимой ширине и метражу.

Существуют также элементы изоляции, которые имеют нестандартную (специальную) форму. Ими можно удобно изолировать труднодоступные поверхности и участки трубопровода – такие, как стыки, прогоны, переходы, повороты, а также они применяются для защиты трубопроводной арматуры.

При этом жесткие конструкции изоляционного материала отличаются такими качествами, как повышенная степень прочности и защиты от влагопроницания.

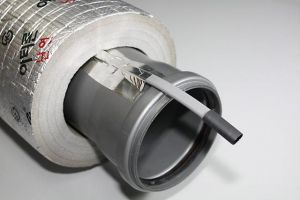

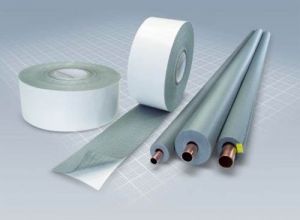

Для обеспечения высоких рабочих показателей защиты и прочности изоляции в виде мягких матов и сегментов, при ее укладке дополнительно используют шар вспомогательного материала. Зачастую используется фольга, или же специальный изолирующий скотч. Фольга или скотч клеится на поверхность трубопровода по спиральному направлению, после чего производится укладка изоляционного слоя, который плотно закрепляется при помощи монтажного скотча.

При выполнении монтажа изоляции обязательно стоит обратить внимание на плотность стыков и швов между сегментами. Если неплотно уложить изоляционный материал – в промежутки между сегментами будет поступать холод, а это, в свою очередь, приведет к снижению эффективности работы изоляции.

Использование слоя фольги с изолирующим материалом является актуальным для обеспечения теплоизоляции тех трубопроводов, которые размещаются  в пространстве, которое подвержено воздействию повышенной степени влажности, а также относительно низким температурам: Такими пространствами являются чердак, подвал, тоннель и т п.

Также, при выборе изоляционного материала стоит учитывать степень его горючести, и установленные условия эксплуатации. Подобрать нужный материал, с учетом всех необходимых характеристик, Вам помогут наши специалисты. Правильный подбор – важная задача. От нее зависит эффективность и безопасность работы используемой системы.

Подбор и основные характеристики монтажа изоляции

Основными показателями, которые стоит учитывать при выборе материала для утепления трубопроводов, являются:

• Тип и назначение системы, в которой применяется изоляция;
• Условия эксплуатации системы;
• Диаметр трубопроводов;
• Рабочая температура теплоносителя, или транспортируемого вещества.

Также, для простоты  правильности монтажа, полезно будет принять во внимание правила установки того или иного типа изоляции, в зависимости от диаметра трубопровода, приоритетных функций, и других общих показателей:

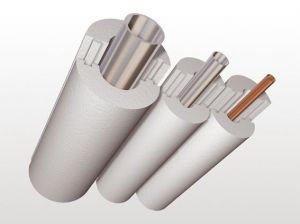

• Для трубопроводов с небольшим диаметром, лучше всего подойдут жесткие цилиндрические и полуцилиндрические сегменты. При этом монтаж будет выполняться проще с формированием пазов в элементах изоляционного материала;

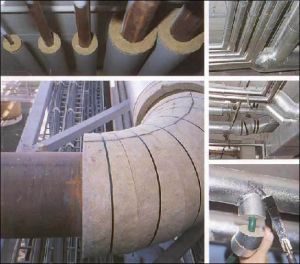

• Для трубопроводов большого диаметра оптимальным вариантом станет мягкая изоляция в виде матов или сегментов. Чаще всего такими являются минеральная вата и различные пластиковые материалы.

Основное назначение изоляции трубопроводов в конкретных направлениях

Все материалы, которые используются для изоляции трубопроводов, оцениваются по одним и тем же характеристикам. В целом, большинство из них имеет высокую степень стойкости к проницанию влаги, а также хорошие теплосберегающие показатели.

Тем не менее, в каждой системе изоляция нацелена на выполнение определенных функций:

• Для систем отопления главной задачей изоляции является перемещение тепловой энергии из трубопроводов на радиаторы. Именно они являются основными устройствами, которые излучают тепло для обогрева. Чем больше площадь и радиатора и температура теплоносителя в нем – тем больше тепла он отдает в помещение. Если не использовать изоляцию в отопительной системе – по пути к радиаторам часть тепла будет теряться через поверхность трубопроводов, отходя в своем большинстве на стены. Такие потери ведут к снижению эффективности отопления. Также стоит обратить внимание на трубы, которые размещаются внутри стен помещения. Строительный материал со временем может пропускать холодные воздушные массы внутрь полости стены. В итоге не исключается обмерзание труб, и даже появление замерзших частиц теплоносителя, что приводит к нарушению работы системы и снижает эффективность отопления. Использование изоляции труб поможет избежать данных явлений. Наиболее оптимальным вариантом в данном случае является изоляция из минеральной ваты, или из стекловаты;

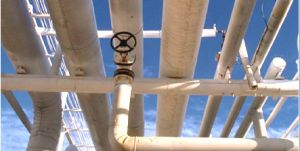

• В системах холодного водоснабжения изоляция позволяет сохранить необходимый показатель температуры воды. Если не использовать изоляцию трубопроводов в такой системе – во время ее простоя (когда забор воды по надобности отсутствует) поверхность труб может нагреваться, и передавать тепло непосредственно воде. В результате, мы сталкиваемся с ситуацией, когда появления холодной воды из крана необходимо дождаться – за 5-10 минут стока воды система выполнит охлаждение, а далее вода системе постепенно охладит трубопровод, и ситуация нормализуется. Изоляция выполняет защиту труб от нагрева под воздействием внешних факторов, в результате чего с водопровода всегда будет поступать достаточно холодная вода. Стоит также отметить свойства изоляции для защиты от конденсата, что также актуально для систем холодного водоснабжения (особенно когда такой трубопровод размещается под подвесным потолком. Хорошим вариантом для изоляции станет вспененный полиэтилен, каучук, а также пенополиуретан;
• В системах горячего водоснабжения изоляция позволяет повысить эффективность использования бойлера, или газовой колонки, а также сэкономить материальные и энергетические затраты. Тут, как и в системе отопления, без использования изоляции через трубы выполняется потеря части тепла, вследствие чего бойлеру требуется больше энергии и времени для нагрева воды. А если есть потери тепла – вода также остывает быстрее. Потому, эффективнее будет установить изоляцию на трубопроводах, чтобы в итоге сохранить горячую воду на протяжении большего времени, и сэкономить средства, потраченные на работу бойлера. Вспененные материалы – каучук и полиэтилен, пенопласт – хорошо подойдут для выполнения такой задачи;

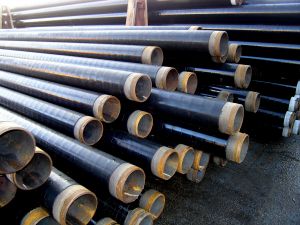

• На теплотрассах (магистральных трубопроводах) изоляция позволяет снизить затраты топлива. Актуально это как для разветвлений отопительных труб от центральной котельной станции к домам, так и для отопления бани. Трубы в данном случае располагаются в толще грунта. Их изоляция сохраняет тепло и выполняет защиту от замерзания (или повышает ее степень при использовании совместно со специальными нагревающими устройствами – зависит от размещения трубы и характера грунта). В итоге, благодаря такому воздействию, снижаются топливные затраты на самой котельной, и повышается эффективность теплопередачи на расстояние. Достаточно эффективно с этим справится изоляция из пенополиуретана, полиэтилена или пеностекла, с использованием предварительного защитного покрытия (фольга или другой материал);
• Для систем канализации изоляция используется в редких случаях, которые напрямую зависят от глубины размещения труб. К примеру, утеплять канализационные сточные трубы надо обязательно, в случае их расположения на уровне меньше 50 см от поверхности грунта. Без их утепления не исключено замерзание трубы и стока. Для трубопроводов напорного типа необходимо утепление при размещении на уровне от 1,6  м. Потому, в каждом случае функции данной изоляции будут разными, но не менее важными и необходимыми.

Очевидно, что в большинстве случаев изоляция является более выгодным решением, которое помогает повысить эффективность, продлить срок эксплуатации труб и системы, а также избежать нежелательных последствий и неполадок.
