Термостатические смесительные клапаны

Термостатические смесительные клапаны AFRISO ESBE

Тип VTA ESBE

Тип

Материал корпуса

Соединение

Номи-нальный диаметр (DN)

Температура, °С

Номинальное давление, бар

Коэффициент пропускной способности (Kvs)

Цена, грн

Тип

Размер, мм

Опти-мальная

Макси-мальная

VTA333

Латунь DZR

Пресс-фитинг (CPF)

22

20

35-60

95

10

1,2

VTA332

Латунь DZR

Наружная резьба (G)

3/4"

15

35-60

95

10

1,2

1"

20

35-60

95

10

1,3

VTA362

Латунь DZR

Наружная резьба (G)

3/4"

15

32-49

95

10

1,2

3/4"

15

35-60

95

10

1,2

1"

20

35-60

95

10

1,3

VTA321

Латунь DZR

Внутренняя резьба (Rp)

1/2"

15

20-43

95

10

1,5

1/2"

15

35-60

95

10

1,5

3/4"

20

20-43

95

10

1,6

3/4"

20

35-60

95

10

1,6

VTA312

Латунь DZR

Наружная резьба (G)

1/2"

15

35-60

95

10

1,2

VTA322

Латунь DZR

Наружная резьба (G)

1/2"

15

35-60

95

10

1,2

3/4"

15

20-43

95

10

1,5

3/4"

15

35-60

95

10

1,5

1"

20

20-43

95

10

1,6

1"

20

35-60

95

10

1,6

1"

20

30-70

95

10

1,6

VTA522

Латунь DZR

Наружная резьба (G)

1"

20

20-43

95

10

3,2

1"

20

45-65

95

10

3,2

1"

20

50-75

95

10

3,2

1 1/4"

25

20-43

95

10

3,5

1 1/4"

25

45-65

95

10

3,5

1 1/4"

25

50-75

95

10

3,5

VTA552

Латунь DZR

Наружная резьба (G)

1"

20

20-43

95

10

3,2

1"

20

45-65

95

10

3,2

1"

20

50-75

95

10

3,2

1 1/4"

25

20-43

95

10

3,5

1 1/4"

25

45-65

95

10

3,5

1 1/4"

25

50-75

95

10

3,5

VTA572

Латунь DZR

Наружная резьба (G)

1"

20

45-65

95

10

4,5

1"

20

50-75

95

10

4,5

1 1/4"

25

20-43

95

10

4,8

1 1/4"

25

45-65

95

10

4,8

Тип ATM AFRISO

Тип

Материал корпуса

Соединение

Номи-нальный диаметр (DN)

Температура, °С

Номинальное давление, бар

Коэффициент пропускной способности (Kvs)

Цена, грн

Тип

Размер, мм

Опти-мальная

Макси-мальная

ATM331

Латунь DZR

Внутренняя резьба (Rp)

3/4"

20

20-43

95

10

1,6

ATM333

Латунь DZR

Внутренняя резьба (Rp)

3/4"

20

35-60

95

10

1,6

ATM341

Латунь DZR

Наружная резьба (G)

3/4"

15

20-43

95

10

1,6

ATM343

Латунь DZR

Наружная резьба (G)

3/4"

15

35-60

95

10

1,6

ATM361

Латунь DZR

Наружная резьба (G)

1"

20

20-43

95

10

1,6

ATM363

Латунь DZR

Наружная резьба (G)

1"

20

35-60

95

10

1,6

ATM561

Латунь DZR

Наружная резьба (G)

1"

20

20-43

95

10

2,5

ATM563

Латунь DZR

Наружная резьба (G)

1"

20

35-60

95

10

2,5

ATM761

Латунь DZR

Наружная резьба (G)

1"

25

20-43

95

10

3,2

ATM763

Латунь DZR

Наружная резьба (G)

1"

25

35-60

95

10

3,2

ATM881

Латунь DZR

Наружная резьба (G)

1 1/4"

32

20-43

95

10

4,2

ATM883

Латунь DZR

Наружная резьба (G)

1 1/4"

32

35-60

95

10

4,2

Тип VTS ESBE (для солнечных систем отопления)

Тип

Материал корпуса

Соединение

Номи-нальный диаметр (DN)

Температура, °С

Номинальное давление, бар

Коэффициент пропускной способности (Kvs)

Цена, грн

Тип

Размер, мм

Опти-мальная

Макси-мальная

VTS522

Латунь DZR

Наружная резьба (G)

1"

20

45-65

110

10

3,2

1"

20

50-75

110

10

3,2

1 1/4"

25

45-65

110

10

3,5

1 1/4"

25

50-75

110

10

3,5

VTS552

Латунь DZR

Наружная резьба (G)

1"

20

45-65

110

10

3,2

1"

20

50-75

110

10

3,2

1 1/4"

25

45-65

110

10

3,5

1 1/4"

25

50-75

110

10

3,5

Дополнительные элементы

Наименование

Описание

Диаметр резьбового соединения

Цена, грн

Внутреннее

Внешнее

Комплект резьбовых соединений

Комплект никелированных резьбовых соединений для клапанов VTA, VTS ESBE, ATM AFRISO с прокладками и обратными клапанами

3/4"

3/4"

1"

1"

Назначение термостатических смесительных клапанов AFRISO ESBE

Комфорт для пользователя в процессе применения системы отопления, в совокупности с ее рациональностью и экономичностью – это, пожалуй, самое главное. В основном залогом выполнения данных требований является правильное регулирование температуры. Но мы можем сказать больше – достаточный уровень температуры сохранит не только комфорт и уют, но и долгосрочную работу самой системы отопления. Каким образом?

Как известно, в процессе работы системы отопления, при возникновении перепадов температур в разных направлениях контура, могут возникать такие нежелательные явления, как появление конденсата (что особенно актуально для твердотопливных котлов). В свою очередь, появление конденсата на стенках трубопроводов и другого отопительного оборудования может привести к коррозии, что ускоряет износ оборудования, а потому не является желательным.  Для избегания его появления необходимо обеспечить должный уровень температуры воды, которая движется по обратному потоку в контуре (и соответственно возвращается по циклу обратно в котел). Кроме того, если разговор идет о твердотопливном котле – данный конденсат может иметь в составе частицы загрязнений, появляющихся после сгорания твердого топлива. При оседании конденсата на стенках, данные загрязнения покрывают поверхность рабочих элементов, и с течением времени, накапливаясь, приводят к ухудшению работы элементов, а следовательно – и снижают эффективность работы системы. Потому, стоит регулировать уровень температуры теплоносителя в контуре, дабы обеспечить стабильную и долговечную работу отопительного оборудования в системе.

Таким образом, термостатические смесители AFRISO ESBE обеспечат:

• Поддержание температуры теплоносителя в системе на постоянном температурном уровне (в том числе при возникновении перепадов давления);
• Исключение варианта изменения температуры воды без такой необходимости (благодаря специальной системе блокировки);
• Поддержание комфортной температуры в помещении;
• Долговечную и надежную работу системы отопления;
• Экономию материальных и энергетических затрат (часто до 30%).

В применении важно, что данные клапаны легко настраиваются на поддержание необходимого показателя температуры,  а также исключают перегрев теплоносителя, благодаря качественной системе блокировки. Это обеспечивает поддержание температуры теплоносителя на показателе, не превышающем максимальное возможное значение.

Классификация термостатов AFRISO ESBE

Термостатические  клапаны AFRISO ESBE представлены типами:

• VTA ESBE;
• ATM AFRISO;
• VTS ESBE (для солнечных систем отопления).

В качестве дополнения к каждому приведенному выше типу клапанов можно приобрести комплект никелированных резьбовых соединений, с уплотнениями.

Термостатические смесительные клапаны AFRISO ESBE – общие характеристики

• Данные клапаны являются трехходовыми;
• В качестве материала для изготовления корпуса клапана применяется высококачественный, прочный и долгослужащий материал – латунь. Для регулирующей головки применяется высококачественный пластик;
• Все типы клапанов AFRISO ESBE работают с номинальным показателем давления 10 бар;
• Максимальный показатель температуры теплоносителя, с которым возможно применение данных клапанов, у большинства их типов достигает 95°С (только клапаны типа VTS работают с температурой до 110°С);
• Клапаны разнятся между собой также по типу соединения – есть модели с применением внутренней или наружной резьбы, а также пресс-фитинга ;
• Диаметр соединения составляет от 3/4" до 1 1/2";
• Внешняя поверхность клапана позволяет осуществлять его безопасное применение, благодаря наличию качественной термоизоляции;
• Настройка работы клапана выполняется с применением удобного внешнего регулятора (рукоятки клапана);
• Рукоятка клапана также оснащена системой блокировки.

Применение клапанов

Клапаны-термостаты  AFRISO ESBE применяются в:

• Жидкостных отопительных системах;
• В системах «теплого пола» водяного типа;
• В системах горячего водоснабжения;
• В солнечных системах отопления.

При этом установка термостатических клапанов возможна:

• На отдельном нагревательном элементе (радиаторе);
• На ветке отопления.

Принцип работы

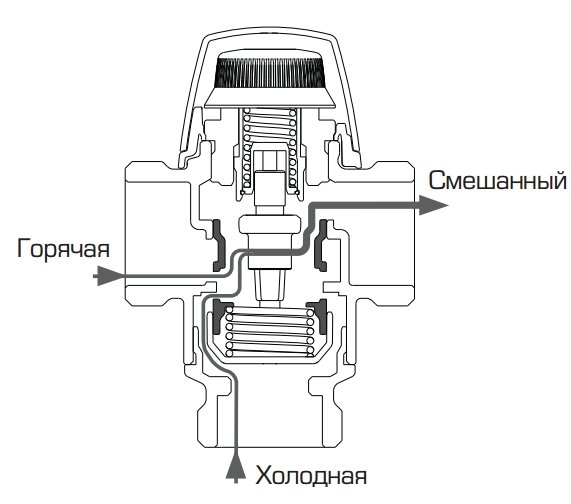

В основе конструкции термостатов AFRISO ESBE применяется температурный элемент, который способен расширяться или сжиматься при воздействии на него среды с определенным показателем температуры. Регулирование температуры теплоносителя выполняется автоматически – благодаря данному термостатическому элементу, степень нагрева или охлаждения теплоносителя в системе меняется посредством его реагирования на изменение температуры основного потока теплоносителя, что приводит к регулированию соотношения потоков горячей и холодной воды.

Преимущества применения термостатических клапанов AFRISO ESBE для солнечных систем отопления

Несомненно, использование солнечных коллекторов для обеспечения обогрева дома – достаточно популярно, в первую очередь благодаря своей экономичности. Также солнечная энергия – современная альтернатива в системах отопления, которая, к тому же, является еще и экологичной. А применение термостатических клапанов AFRISO ESBE позволит только увеличить ее экономичность и рациональность в применении.

Клапаны станут незаменимы, поскольку энергия солнца не всегда может оказывать ожидаемые результаты (в зависимости от текущих погодных условий). А потому системы отопления с применением солнечных коллекторов требуют дополнительной установки аккумулирующих баков, для восполнения запаса тепловой энергии. В данном случае применение термостатического клапана позволит расходовать теплоноситель из бака только в необходимом количестве и только тот момент, когда это будет необходимо. При должном нагреве теплоносителя от энергии солнца, потребление запаса тепла из бака будет сведено к минимуму.

Циркуляция теплоносителя, по отношению к аккумулирующему баку, будет разной – если вода в контуре имеет достаточную температуру – соответственно, клапан обеспечит нагрев верхней части бака. Если же теплоноситель недостаточно горячий – поток будет направлен в средний отдел бака.

Термостатические смесительные клапаны AFRISO ESBE – это качественное и выгодное решение для Вашей системы отопления. Мы всегда будем рады ответить на Ваши вопросы, если возникает необходимость уточнить более детальную информацию об их применении.
