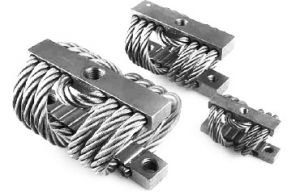

Спирально-тросовые виброизоляторы ВЕЗА СТВР
Спирально-тросовые виброизоляторы СТВР (Веза)
|
|||||
|
|
|||||
|
Модель |
Рабочий диапазон нагр., кг |
Деформация при номин. нагрузке, мм |
Статическая жесткость Cz, kH/м |
Масса, кг |
|
|
Исполнение Н |
|||||
|
СТВР-10 |
5…15 |
2,7 |
40 |
0,1 |
|
|
СТВР-24 |
10..35 |
4 |
60 |
0,1 |
|
|
СТВР-35 |
30…45 |
2,7 |
130 |
0,13 |
|
|
СТВР-60 |
40…80 |
2,5 |
240 |
0,36 |
|
|
СТВР-140 |
100…250 |
3,5 |
400 |
1,0 |
|
|
СТВР-180 |
150…300 |
2,6 |
700 |
1,1 |
|
|
СТВР-310 |
200…400 |
6,7 |
450 |
1,4 |
|
|
СТВР-350 |
250…450 |
7,1 |
500 |
1,5 |
|
|
Исполнение К |
|||||
|
СТВР-10 |
10 |
1,3 |
80 |
0,17 |
|
|
СТВР-15 |
15 |
1,8 |
85 |
0,19 |
|
|
СТВР-25 |
25 |
2,2 |
115 |
0,28 |
|
|
СТВР-40 |
40 |
1,2 |
335 |
0,34 |
|
|
СТВР-60 |
60 |
2,1 |
290 |
0,65 |
|
|
СТВР-85 |
85 |
2,5 |
340 |
0,73 |
|
|
СТВР-120 |
120 |
1,5 |
800 |
1,00 |
|
|
СТВР-150 |
150 |
4 |
375 |
1,12 |
|
|
СТВР-250 |
250 |
5 |
500 |
1,28 |
|
|
СТВР-300 |
300 |
4,5 |
670 |
1,42 |
|
|
СТВР-400 |
400 |
4 |
1000 |
1,56 |
|
Общая характеристика спирально-тросовых виброизоляторов Веза СТВР
Цель спирально-тросовых виброизоляторов СТВР
- уменьшение динамических усилий, которые передаются на всевозможные механизмы от того, что на них установлены вентиляторы, а это, соответственно, сокращение уровня шума, а также снижение механических нагрузок, которые воздейтвуют не лучшим образом на оборудование и персонал, который его обслуживает.
Использовать данный тип виброизоляторов рекомендуется при количестве вращений рабочего колеса свыше 400 оборотов в минуту. Если же число оборотов будет меньше, то пользы от спирально-тросовых виброизоляторов будет мало.
Структура спирально-тросовых виброизоляторов Веза СТВР
Спирально-тросовые виброизоляторы производятся в коррозионностойком, общепромышленном и взрывозащищенном исполнениях. В общепромышленном исполнении на опорные компоненты, сделанные из оцинкованной стали, наносится антикоррозионное покрытие. Также в этом исполнении СТВР применяется оцинкованный трос. В коррозионном исполнении опорные компоненты «Веза» изготавливает из нержавеющего металла, соответственно, с использованием стального троса, который не поддается коррозии.
Условия эксплуатации виброизоляторов Веза СТВР
Для эксплуатации спирально-тросовых изоляторов допускается температурный диапазон воздуха от -60 и до +260 градусов.
СТВР подвергались тщательной проверки, после чего получали сертификат качества.
Купить спирально-тросовый виброизолятор ВЕЗА СТВР по выгодной цене
Всю необходимую информацию по виброизоляторам данного типа можно получиться на сайте в разделе «Контакты». Сотрудники нашей фирмы найдут отдельный подход к каждому отдельному клиенту и дадут ему полную информацию по продукции компании «Веза», а также окажут помощь в выборе определенной модели виброизоляторов. Для постоянных покупателей предусмотрены бонусы.
Габаритные и присоединительные размеры исполнение «Н»
|
Модель |
E |
D |
D1 |
|
Рабочий диапазон нагр., кг |
Деформация при номин. нагрузке, мм |
Статическая жесткость Cz, kH/м |
Масса, кг |
|
A1 |
||||||||
|
СТВР-10 |
8 |
М5 |
6 |
50 |
5…15 |
2,7 |
40 |
0,1 |
|
СТВР-24 |
8 |
М5 |
6 |
54 |
10..35 |
4 |
60 |
0,1 |
|
СТВР-35 |
10 |
М8 |
7 |
54 |
30…45 |
2,7 |
130 |
0,13 |
|
СТВР-60 |
12 |
М12 |
9 |
90 |
40…80 |
2,5 |
240 |
0,36 |
|
СТВР-140 |
15 |
М12 |
13 |
120 |
100…250 |
3,5 |
400 |
1,0 |
|
СТВР-180 |
15 |
М12 |
13 |
120 |
150…300 |
2,6 |
700 |
1,1 |
|
СТВР-310 |
16 |
М14 |
15 |
132 |
200…400 |
6,7 |
450 |
1,4 |
|
СТВР-350 |
16 |
М14 |
15 |
132 |
250…450 |
7,1 |
500 |
1,5 |
Габаритные и присоединительные размеры исполнение «К»
|
Модель |
Размеры, мм |
Рабочий диапазон нагр., кг |
Деформация при номин. нагр., мм |
Статическая жесткость Cz, kH/м |
Масса, кг |
|||||||
|
|
H |
B |
L |
L1 |
E |
D |
D1 |
А1 |
|
|
|
|
|
СТВР-10 |
50 |
60 |
60 |
70 |
10 |
М8 |
М8 |
54 |
10 |
1,3 |
80 |
0,17 |
|
СТВР-15 |
50 |
60 |
60 |
70 |
10 |
М8 |
М8 |
54 |
15 |
1,8 |
85 |
0,19 |
|
СТВР-25 |
50 |
65 |
80 |
80 |
12 |
М8 |
М8 |
54 |
25 |
2,2 |
115 |
0,28 |
|
СТВР-40 |
50 |
65 |
80 |
85 |
12 |
М10 |
М10 |
68 |
40 |
1,2 |
335 |
0,34 |
|
СТВР-60 |
60 |
75 |
110 |
120 |
14 |
М12 |
М10 |
80 |
60 |
2,1 |
290 |
0,65 |
|
СТВР-85 |
60 |
75 |
110 |
120 |
14 |
М14 |
М12 |
100 |
85 |
2,5 |
340 |
0,73 |
|
СТВР-120 |
70 |
95 |
130 |
140 |
14 |
М16 |
М14 |
120 |
120 |
1,5 |
800 |
1,00 |
|
СТВР-150 |
70 |
95 |
130 |
140 |
14 |
М16 |
М14 |
120 |
150 |
4 |
375 |
1,12 |
|
СТВР-250 |
70 |
100 |
120 |
156 |
16 |
М14 |
М14 |
132 |
250 |
5 |
500 |
1,28 |
|
СТВР-300 |
70 |
100 |
150 |
156 |
16 |
М14 |
М14 |
132 |
300 |
4,5 |
670 |
1,42 |
|
СТВР-400 |
70 |
100 |
170 |
156 |
16 |
М14 |
М14 |
132 |
400 |
4 |
1000 |
1,56 |
