Основные функции и устройства регулирующей арматуры

Данное оборудование предназначено для регулирования параметров транспортируемого вещества в трубопроводе.

Регулирование производится путем изменения расхода вещества, которое проходит через сечение арматуры. Если рассматривать данную функцию в детальном контексте – сюда входят такие основные направления:

• Регулирование расхода вещества;
• Поддержание заданного уровня давления транспортируемого вещества, с установленными пределами;
• Смешивание нескольких потоков транспортируемого вещества, с их разными параметрами, в заданных количествах и пропорциях;
• Поддержание необходимого уровня жидкости в наполняемых емкостях.

К устройствам регулирующей арматуры относятся:

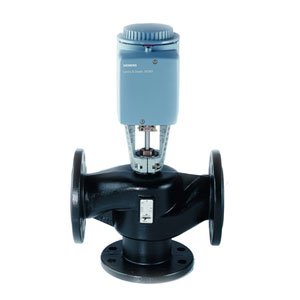

• Регулирующие клапаны;
• Запорно-регулирующие клапаны;
• Смесители (клапаны смешивания);
• Регуляторы (давления, уровня);
• Заслонки;
• Задвижки;
• Краны шарового типа.

Организация управления элементами регулирующей арматуры осуществляется с применением:

• Внешних источников энергии;
• Регуляторов (что на сегодня, в силу появления новых возможностей, используется реже);
• Системы ручного или автоматического управления, которая выполняет необходимое регулирующее действие после измерения нужных параметров транспортируемого вещества (уровня, расхода, давления и т д.) специальными датчиками.

Тот или иной способ управления применяется, в зависимости от условий эксплуатации используемого оборудования и типа вещества.

Дополнительные требования к процессу регулирования определяются основными конкретными физическими и химическими характеристиками транспортируемого продукта – температура, давление, состав и т д.

Исходя из того, какими являются данные параметры в каждом отдельном случае, применяется соответствующий вид регулирования, который обеспечивается определенной конструкцией и типом используемой арматуры.

В зависимости от конкретных выполняемых функций, регулирующая арматура делится на два типа:

• Редукционная (она же – дроссельная), предназначена для снижения рабочего давления вещества путем увеличения показателя гидравлического сопротивления в области протока. Данный процесс называется также редуцированием;
• Запорно-регулирующая, основными возможностями которой являются регулирование и запорная функция.
