Поворотные переключающие клапаны

Поворотные переключающие клапаны Afriso ESBE

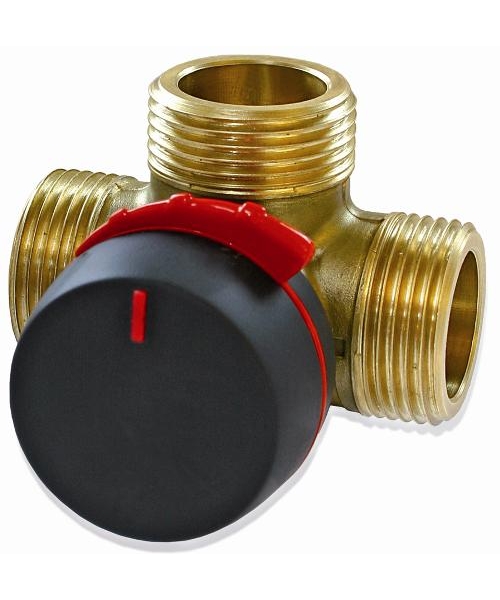

Серия VRG, трехходовые

Серия

Материал корпуса

Соединение

DN

Kvs

Макс.темп., °C

PN, бар

Цена, грн

Тип

Диаметр

VRG231

Латунь

DZR

Внутр.

резьба (Rp)

3/4"

20

6,3

110

10

VRG231

Латунь

DZR

Внутр.

резьба (Rp)

1"

25

10

110

10

VRG231

Латунь

DZR

Внутр.

резьба (Rp)

1 1/4"

32

16

110

10

VRG231

Латунь

DZR

Внутр.

резьба (Rp)

1 1/2"

40

25

110

10

VRG231

Латунь

DZR

Внутр.

резьба (Rp)

2"

50

40

110

10

Серия VZC, трехходовые

Серия

Мате-риал корпуса

Соединение

DN

Kvs

Макс. темп., °C

PN, бар

Время сраба-тывания, сек

Напря-жение питания, В

Ко-во точек упр.

Допол-нительно

Цена, грн

Тип

Диа-метр

Постоян.

Кратко-врем.

VZC161

Латунь

DZR

Внутр. резь-ба (Rp)

3/4"

20

6,0

95

110

6

3

230

2

-

VZD161

Латунь

DZR

Внутр. резь-ба (Rp)

3/4"

20

6,0

95

110

6

3

230

2

Встро-енный кабель

VZC162

Латунь

DZR

Внутр. резь-ба (Rp)

3/4"

15

3,5

95

110

6

3

230

2

-

VZC162

Латунь

DZR

Наруж. резь-ба (G)

1"

20

6,0

95

110

6

3

230

2

-

VZC162

Латунь

DZR

Наруж. резь-ба (G)

1"

20

6,0

95

110

6

3

230

2

Съем-ный кабель

Примечание: значение Kvs указано в м³/час при перепаде давления 1 бар.

Если клапан работает как смесительный, значение Kvs на 10% ниже.

Дополнительные элементы

Серия

Описание

Цена, грн

ALZ960

Отдельный привод к клапану VZC, VZD, IP20

ALZ801

Кабель подключения VZC, VZD трехпроводной,IP20

Серия AZV, трехходовые

Серия

Мате-риал корпуса

Соединение

DN

Kvs

Макс.темп., °C

Время сраба-тывания на 60º, сек

Напряжение питания, В

Тип управ-ления

Допол-нительно

Цена, грн

Тип

Диа-метр

Посто-янная

Кратко-временная

AZV642

Латунь

Наруж. резьба (G)

3/4"

15

8

80

90

8

230

2 точки

Кабель (1 м)

AZV643

Латунь

Наруж. резьба (G)

1"

20

8

80

90

8

230

2 точки

Кабель (1 м)

Серия AZV, двухходовые

Серия

Мате-риал корпуса

Соединение

DN

Kvs

Макс. темп., °C

Время срабаты-вания на 90º, сек

Напряжение питания, В

Тип

управ-ления

Допол-нительно

Цена, грн

Тип

Диа-метр

Посто-янная

Кратко-временная

AZV442

Латунь

Наруж. резьба (G)

3/4"

15

11

80

90

12

230

Норм-закр.

Кабель

(1 м)

AZV443

Латунь

Наруж. резьба (G)

1"

20

11

80

90

12

230

Норм-закр.

Кабель

(1 м)

AZV452

Латунь

Наруж. резьба (G)

3/4"

15

11

80

90

12

230

Норм-откр.

Кабель

(1 м)

AZV453

Латунь

Наруж. резьба (G)

1"

20

11

80

90

12

230

Норм-откр.

Кабель

(1 м)

Дополнительные элементы

Тип

Описание

Цена, грн

Адаптер для клапанов AZV

Расширяет диапазон рабочих температур:

от -15°C до 120°C (кратковременно 160°C)

Переключающие клапаны Afriso – функции и направления использования

Переключающие клапаны AFRISO представлены трех- и двухходовыми клапанами.

Применение данных клапанов актуально для отопительных систем, а также для систем охлаждения и кондиционирования. Клапаны AFRISO могут применяться для управления работой как всей системы, так и работой отдельных ее элементов в виде фанкойлов или радиаторов.

Общее предназначение переключающих клапанов AFRISO – закрытие потока тепло- или холодоносителя в трубопроводе, или же его регулирование.

Назначение и основные функции данных клапанов отличаются, в зависимости от типа самого клапана:

• Трехходовые клапаны выполняют переключение с одного потока на другой;
• Двухходовые клапаны – выполняют отсечение рабочего потока.

В конструкцию клапана включен собственно сам клапан, а  также силовой электропривод. В качестве исполнительного материала применяется латунь, а его внутренние детали изготавливаются из композитного материала. Также имеются уплотнения, для изготовления которых используется EPDM.

Базовые преимущества переключающего клапана ESBE

• Привод клапана имеет синусоидальную характеристику, что обеспечивает бесшумную работу клапана, а также снижает эффект гидравлического удара;
• Применяемые материалы в конструкции обеспечивают высокую защиту и стойкость клапана к воздействию перепадов давления, что в свою очередь снижает риск блокировки клапана (что может возникнуть после длительного периода его постоя в одном положении) или скорого его износа;
• Конструкция переключающих клапанов AFRISO характеризуется высокой степенью стойкости к ударам и другим механическим воздействиям;
• Клапаны также отличаются высоким уровнем безопасности – корпус имеет степень защиты класса IP 44;
• Степень уплотнения (перекрытия) клапана  достаточно надежное, и независимое от показателя дифференциального давления, которое возникает на клапане;
• Благодаря индикатору на корпусе клапана, текущая позиция его внутреннего элемента легко считывается (а это, в свою очередь, позволит определить направление движении я потока в трехходовом клапане и состояние – открыт или закрыт – двухходового клапана);
• Простота подключения и установки – для этого предусмотрена маркировка проводков подключения цветами, а также наличие схемы подключения клапана к сети электропитания на корпусе цилиндра.

Принцип работы трехходового клапана ESBE

Данный тип клапана имеет один вход и два выхода, и выполняет переключение между данными выходами. Данный тип клапана является нормально открытым, что определяет  движение потока от входа к первому выходы при отсутствии управляющего напряжения. Когда клапан открывается (приводом), иными словами – появляется управляющее напряжение, первый выход закрывается, а второй – открывается одновременно, вследствие чего рабочий поток вещества движется от входа ко второму выходу. Если при этом отключить подачу напряжения управления – возвратная пружина автоматически вернет клапан в его начальное положение.

При возникновении аварийной ситуации, когда напряжение в сети электропитания пропадает – механизм работы клапана действует  аналогично (пружина возвращает клапан в его исходное положение, выполняя таким образом автоматическое отключение).

Принцип работы двухходового клапана ESBE

Двухходовой клапан имеет по одному входу и выходу. Данный клапан, в отличие от трехходового, как правило, является нормально закрытым. В таком случае, при подачи управляющего напряжения (открытие клапана) поток рабочего вещества начинает перемещаться от входа к выходу клапана. Если закрыть клапан (при этом происходит снятие управляющего напряжения) – проход между входом и выходом перекроется, что прекратит движение потока. Принцип работы клапана при возникновении аварийного отключения аналогичен.

Примеры использования переключающих клапанов Afriso

• Достаточно ярким примером для необходимости применения трехходового переключающего клапана станет регулирование потоков рабочей среды в системе отопления двухконтурного типа (с применением регулятора-термостата и датчика температуры). В данной системе один контур обеспечивает работу непосредственно системы отопления помещения, а второй – нагрев бойлера для подачи горячей воды из водопровода. Регулирующий клапан, а также датчик при этом можно установить на любом из контуров, в зависимости от приоритетности на регуляторе. При этом, переключение потока подачи горячей воды, которая будет осуществлять подогрев, будет выполняться в нужный контур в том случае, если температура в нем снизится до минимального значения (на которое настроен термостат);
• Двухходовые клапаны также могут применяться совместно с термостатом, с установкой датчика температуры в приоритетный контур. После снижения показателя температуры в приоритетном контуре до значения, которое будет ниже указанного на термостате, клапан автоматически открывается, чем обеспечивает подачу горячей воды исключительно в приоритетный контур. Как только значение температуры в контуре достигнет необходимого – выполняется закрытие клапана.

Монтаж клапанов и управление

Применение переключающих клапанов AFRISO возможно при помощи рычага для ручного управления, или совместно с электроприводом автоматического управления. Но также конструкция данных клапанов позволяет выполнять их установку без применения привода, что станет достаточно уместным и удобным, например, на случай отсутствия такой необходимости или финансовых возможностей. Такая возможность обеспечена благодаря конструкции модульного типа. Более того, электропривод, благодаря той же модульной конструкции, может быть установлен в любой момент после того, когда клапан уже был смонтирован и установлен в системе.

При установке клапана важно обеспечить совпадение направления движения потока с тем, которое указано на самом клапане.

Удобство предоставлено возможностью установки данных клапанов под любым углом (исключением является случай установки привода в положении ниже самого клапана). В любом случае, выбранное место установки клапана не должно препятствовать его применению и обслуживанию. Также перед клапаном рекомендуется устанавливать фильтр, а на вводах – запорный клапан, для обеспечения возможности ремонта, замены или обслуживания клапана без остановки работы всей системы.
