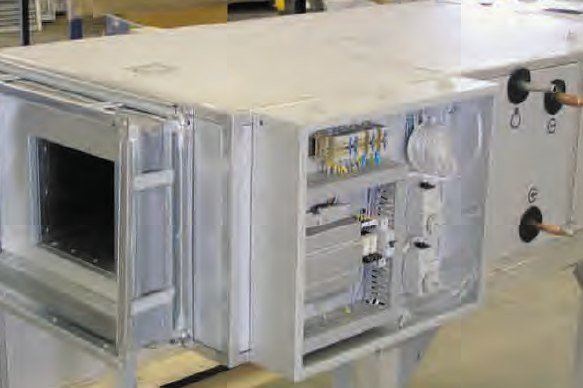

Подвесные приточно-вытяжные установки серии АСМ МС – описание
Подвесные вентиляционные агрегаты серии МС от производителя АСМ – это компактные установки, которые служат для подачи в помещение очищенного воздуха. Также (в зависимости от набора функций агрегата) они могут подогревать или охлаждать воздух. Установки серии МС предназначаются для использования в кафе, небольших магазинах, ресторанах, спортзалах и других объектах. При их эксплуатации температура наружного воздуха должна составлять от от -30 °С при влажности до 90%. Подвесные вентустановки серии МС могут комплектоваться щитами автоматики с выносным настенным пультом - по желанию заказчика.
Подвесные приточные установки МС - модификации
Подвесные приточки МС производятся в 4 типоразмерах, в зависисмости от производительности:
- МС-07 - до 900 м3/ч
- МС-09 - до 1100 м3/ч
- МС-2 - до 2000 м3/ч
- МС-4 - до 4000 м3/ч
По комплектации предусмотрено 6 модификаций установок данного типа
- PWK – с вентилятором, фильтром, водяным нагревателем,
- PWFK – с фильтром, водяным нагревателем, фреоновым испарителем,
- вентилятором
- PWСK – с фильтром, водяным нагревателем, водяным охладителем,
- вентилятором
- PEK – с фильтром, электронагревателем, вентилятором
- PEFK – с фильтром, электронагревателем, фреоновым испарителем, вентилятором
- PEСK – с фильтром, электронагревателем, водяным охладителем, вентилятором
Установки МС-07, МС-09 выпускаются исключительно с водяным либо электронагревом.Приточная часть комплектуется вытяжной частью, чьто обеспечивает сбалансированную вентиляцию.
 Подвесные приточно-вытяжные установки МС - конструкция
Корпус
Корпус установок МС-2 и МС-4 собран из каркаса, изготовленнного из алюминиевого профиляи алюмоцинковых сэндвич-панелей. Для шумо- и теплоизоляции внутри используется минеральная вата. Установки МС-07 и МС-09 бескаркасные. Толщина панелей агрегатов составляет 20 мм. Имеется съемная инспекционная панель, которая позволяет обслуживать установку и контролировать состояние ее внутренних элементов.
Вентилятор
В вентустановках данного типа используются центробежные вентиляторы с односторонним всасыванием. Лопатки вентилятора загнуты вперед. Производство вентиляторов Nicotra (Италия) или MESS (Швейцария). Двигатель данной установки расположен на валу, имеется встроенная тепловая защита.
Электрический нагреватель
Нагреватель собран из нагревательных элементов, материалом которых служит термостойкий сплав. Элементы закрепляются на рамке из оцинкованной стали. Нагреватель оборудован клеммной планкой.
- МС-07 - нагреватель на 6 кВт (1 ступень).
- МС-09 - нагревателем на 9 кВт (1 ступень).
- МС-2 - нагреватель на 18 кВт (2 ступени 12+6).
- МС-4 может быть оборудована нагревателями на 36 кВт (2 ступени 18+18), 45 кВт (2 ступени 27+18), 54 кВт (2 ступени 27+27).
Фильтр
Для очистки воздуха обычно установки комплектуются карманными фильтрами EU 4, изготовленными из негорючей синтетической водостойкой ткани. При желании заказчика установка может комплектоваться фильтрами более высокой степени очистки. Предусмотрен контроль засоренности фильтра с помощью дифманометра.
Водяной нагреватель
- МС-07 и МС-09 комплектуются трехрядными теплообменниками с медными трубками и оребрением из алюминия.
- МС-2 и МС-4 комплектуются двухрядными теплообменниками с медными трубками и алюминиевым оребрением.
Теплообменники установки защищены от замерзания теплоносителя в нагревателе с помощью термостатов, применяемых в автоматике. Максимальная температура воды 130 °С. Максимальное давление воды 1,6 МПа. Установки изготавливаются в правом или левом исполнении для подключения теплоносителя, в зависимости от того, что нужно заказчику.Сторону обслуживания следует указать при заказе.
Фреоновый испаритель
Установки оборудуются трехрядными теплообменниками с медными трубками и алюминиевым оребрением. Испаритель комплектуется каплеуловителем и поддоном для сбора и отведения конденсата. Максимальное давление фреона 2,2 МПа. Предусмотрено правое либо левое исполнение для подключения теплоносителя - сторону обслуживания следует указать при заказе.
Водяной охладитель
В конструкции используется четырехрядный теплообменник с медными трубками и алюминиевым оребрением. Охладитель оборудован каплеуловителем и поддоном. Установка может быть в правостороннем либо левостороннем исполнении для подключения теплоносителя,клиент должен указать нужную ему сторону при заказе.
Дополнительные опции
Воздушный клапан, позволяет регулировать расход воздуха. Ламели клапана для обеспечения большей герметичности оборудованы уплотнителями. Гибкие вставки используются для соединения установки с воздуховодами, чтобы исключить вибрацию при работе установки. Изготовлены вставки из эластичной полиэстеровой ткани с покрытием из полихлорвинила.
Перекрестноточный утилизатор тепла
Установки МС-2, МС-4, укомплектованные как приточными, так и вытяжными агрегатами, могут также быть оборудованы пластинчатым утилизатором тепла перекрестного тока. Эффективность утилизации тепла достигает 70 %Утилизатор (рекуператор) собран из алюминиевых пластин. Они образуют изолированные каналы, по которым в перекрестном направлении движутся потоки приточного и вытяжного воздуха. Теплообмен происходит через алюминиевые стенки: приточный воздух отдает тепло вытяжному. Специальная технология сборки делает теплообменник плотным, благодаря чему два потока воздуха не смешиваются. При низких температурах приточного воздуха образуется конденсат из вытяжного воздуха. Для его сбора и отвода утилизатор тепла комплектуется поддоном из нержавеющей стали. Чтобы избежать обмерзания рекуператора, часть приточного воздуха пропускается через байпас. Секция утилизатора оснащена байпасным каналом с воздушным клапаном. Это позволяет для профилактики обмерзания перенавить поток приточного воздуха.
Автоматика
Для удобства управления и контроля за работой установка может быть укомплектована автоматикой. Ее щит может размещаться как на корпусе агрегата, так и отдельно от него. Регулирование осуществляется с настенного выносного пульта управления. Автоматика предлагается на базе продукции шведской фирмы REGIN. Цифровые контроллеры этой фирмы отличаются высокой надежностью и эффективностью в работе, широким спектром контролируемых и измеряемых параметров, высокоточными измерениями, оптимальностью и функциональностью. Контроллеры могут работать через локальную сеть или интернет. Комплекты автоматики разрабатываются производителем в зависимости от конфигурации установки, а также с учетом пожеланий клиента. В состав автоматики входят датчики, преобразователи, анализаторы и исполнительные механизмы (приводы, вентили). Автоматика позволяет контролировать следующие параметры:
- температуру воздуха, подаваемого в помещение;
- влажность воздуха;
- расход воздуха
- давление воздушной массы в канале;
- задымленность;
- концентрацию в воздухе СО2;
- присутствие людей в помещении и другое
Купить приточно-вытяжные подвесные установки АМС МС
Мы предлагаем купить приточно-вытяжные установки серии МС от производителя АСМ прямо на сайте нашего интернет-магазина вентиляции. Честные и приемлемые цены, гарантии качества товара, своевременная доставка заказа, консультации специалистов, сервис – мы ценим каждого клиента! При этом заводская гарантия на установки МС составляет 3 года, а срок эксплуатации – 25 лет. Вы обеспечите себя качественной и надежной вентиляцией.
|
