Газовые котлы класса "Люкс" со стальным теплообменником

Газовые котлы класса "Люкс" со стальным теплообменником

 Модель

7

10

10 Д

12

12 Д

16

16 Д

20

20 Д

24

24 Д

30

30 Д

Отапливая площадь, м², не более

70

100

120

160

200

240

300

Номинальная тепловая мощность, кВт

7

10

12

16

20

24

30

Давление в отопительном контуре, МПа, не более

0,3

0,3

0,3

0,3

0,3

0,3

0,3

КПД, %, не менее

93

93

93

93

93

93

93

Разряжение в дымоходе, Па, не менее

4,0

Расход газа при номинальной тепловой мощности, м²/час

- для природного газа м²/час

0,8

1,15

1,4

1,8

2,3

2,8

3,45

- для сжиженного газа, кг/час

0,7

0,88

1

1,4

1,8

2

2,64

Количество горелок

1

1

1

2

2

2

3

Объем воды в теплообменнике, дм²(л), не менее**

11

17(15)

17(15)

23(19)

22(18)

25(22)

28(24)

Расход воды для горячего водоснабжения при t-30⁰С, л/мин**

-

4

4

5,5

5,5

6

7

Диаметр дымохода, мм не менее

110

110

130

130

130

130

130

Диаметр отверстия форсунки, мм не более

- для природного газа

2,7

3

3,3

3,3

3

3,3

3

- для сжиженного газа

2

2,3

2,3

2

2,3

2,5

2,3

Присоединительная резьба патрубков, дюйм

- для соединения с системой отопления

G 1 1/2

G 1 1/2

G 1 1/2

G 1 1/2

G 1 1/2

G 1 1/2

G 2

- для подвода газа

G 1/2

G 1/2

G 1/2

G 1/2

G 1/2

G 1/2

G 1/2

- для контура горячего водоснабжения

-

G 1/2

G 1/2

G 1/2

G 1/2

G 1/2

G 1/2

Габаритные размеры, мм, не более

- длинна

525

610

610

555

610

660

610

- ширина

305

305

305

390

390

390

515

- высота

880

880

880

880

880

880

880

Масса, кг, не более***

54

60(65)

62(67)

68(75)

72(80)

79(84)

104(110)

Цена с НДС, грн

Д- двухконтурные

**-при максимальной мощности котла и отключенной отопительной системе

***- показатели двухконтурных котлов, написаны в скобках

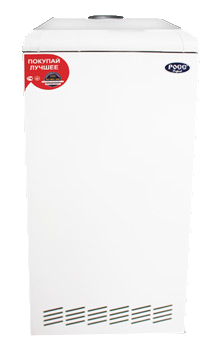

Газовые котлы класса "Люкс" со стальным теплообменником

Котлы класса "Люкс" работают в закрытой отопительной системе помещения, которое оборудовано дымоходом. Применяются в герметичных системах, - радиаторных, «теплых полов».

Обеспечивается стабильная работа  при колебаниях давления газа и при сниженном давлении газа  при помощи блока автоматики. Возможна работа на сжиженном газе с обязательной перенастройкой автоматики.

Широкая модельная линейка обеспечивает покупателю  возможность выбора котла, исходя из условий и особенностей жилья. В класс Люкс входят также двухконтурные котлы, которые обеспечивают экономичную работу с максимальной эффективностью при нагреве воды. Выход патрубка дымохода может быть и вертикальным, и горизонтальным.

Особенности и преимущества:

• Модулированное управление процессом горения;
• Наличие защитной системы от замерзания;
• Наличие защиты от заклинивания (в случае длительного перерыва и простоя котла без работы);
• Выполнение – энергозависимое (Р)/энергонезависимое;
• Работа от уличного, комнатного терморегулятора;
• 3-х годовая гарантия;
• Высокий КПД – 92% (выгодно!);
• В конструкции используется специальная котельная сталь;
• Регулируемый разрыв тяги;
• Максимальная температура нагрева воды – 90⁰С (в котлах с прямым розжигом - 85⁰С);
• Некоторые модели оснащены прямым розжигом (постоянно горящий запальник);
• Наличие контролера;
• В энергозависимых котлах, – пьеза элемент (номинальное газовое давление – 1274 Па).

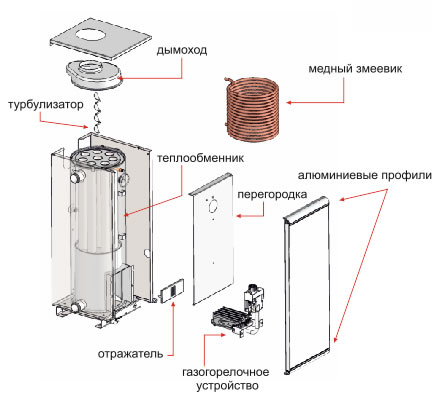

Высокий показатель КПД достигнут в результате:

-  установки стальных дымогарных труб с круглым сечением, что уменьшило скорость прохождения продуктов сгорания газа и обеспечило более эффективный теплообмен (более длительный период нахождения в теплообменнике продуктов сгорания газа);

- установки спиралевидных турбулизаторов (полу секторных); эффективно повысилась передача тепла к воде от горячих продуктов сгорания газа (создаются вращающиеся турбулентные газовые потоки во внутреннем пространстве дымогарных труб);

- установки качественных трубчатых горелок фирмы Polidoro (поле, в котором образуется факел, имеет 0,6 мм-е щели, за счет которых обеспечивается лучшее смешение газа с воздушными массами, что, в свою очередь, создает равномерность в топке коврового горения);

- изменения высоты топки (улучшилось качество полного сгорания газовоздушной смеси, при этом нет образования выбросов азота и оксида углерода);

- увеличена площадь теплообмена в результате установки более длинного змеевика (медного), за счет чего более качественно прогревается вода.

Теплообменник

Теплообменник изготавливается из специальной, прочной котельной стали, которая покрывается жаростойкой краской и внутри, и снаружи. За счет этого значительно повысились характеристики стойкости к воздействию коррозии или других эксплуатационных факторов.

Конструкция специально усилена приваренными швеллерами по всему периметру, что придает  дополнительную жесткость, стойкость к температурным колебаниям, изменениям при нагревании/остывании и стойкость к перепадам давления в период эксплуатации. Теплообменник работает без образования конденсата. Срок службы рассчитан на 25 лет. Теплообменник рассчитан на работу в условиях давления не более 3,0 Атм.

Топочная камера

Вся высота топки по периметру охвачена водной оболочкой («рубашкой»). Сюда попадает вода, идущая из обратной магистрали отопительной системы. Нагрев воды происходит за счет того, что стенки камеры отбирают тепло от факела горелки при помощи инфракрасного излучения. Когда вода поднимается на уровень верхней части топки и труб теплообменника, ее температура поднимается до показателей 50-60 градусов, что исключает возможность образования конденсата.

Особенности тяги

Работоспособность котлов обеспечивается, если высота дымохода составляет больше полтора метра. Допустимо подключение как вертикально, так и горизонтально. Для обеспечения оптимальной работы дымохода в котлах применяется регулируемый разрыв тяги.

В некоторых моделях применен прямой розжиг управления устройства газогорелки, который осуществляется при помощи контроллера, позволяющий совершать управление котлом от комнатного термостата. При этом осуществляется управление, зависимое от погодных условий, тем самым обеспечивается значительная экономия газа. Дополнительно организовывается горячее водоснабжение (при помощи бойлера с нагревом косвенного действия), а также возможно подключение турбированной приставки отвода продуктов сгорания их котла в принудительном порядке.

Конструкция котлов утеплена слоем утеплителя (слой фольгированный 20мм), который препятствует нагреванию у котла внешних стенок и препятствует потерям тепла.
