Наружный блок Fujitsu до 8 помещений

AOYG45LBT8

8

11,2-18,2

1/230/50

14,0

16,0

5,20

5,07

4650

4800

56

58

Пластинчатый теплообменник

Мультисплит-системы на 8 помещений

Преимущества мульти-сплит систем с подключением от 2 до 8 внутренних блоков

• Гибкость решений при проектировании системы

При выборе системы кондиционирования для пользователя важным аспектом, кроме эффективности работы и оптимальных бюджетных решений, является сохранение эстетичного вида здания (особенно учитывая тот факт, что большинство мультисплит-систем проектируются в больших домах, коттеджах, ресторанах или кафе). Поэтому большинство заказчиков проекта предпочитают, чтобы наружный блок системы был расположен за фасадом здания. При такой проектировке расстояние между внешним и внутренними блоками может быть достаточно большим. Дополнительно важно учитывать расстояние по высоте фасада, если несколько наружных блоков системы устанавливаются в многоэтажном здании.

Эти факторы так же были учтены при разработке мультисплит-систем. При разработке проектных данных систем Fujitsu были учтены самые высокие требования как со стороны технических и эксплуатационных, так и со стороны дизайнерских показателей. Возможен монтаж внутренних и наружного блока на расстоянии до 115 м между ними, с максимальным расстоянием по высоте между внутренними блоками до 15 м. Благодаря таким характеристикам, применение мульти-сплит систем Fujitsu является оптимальным и выгодным решением даже для самого требовательного заказчика.

• Компактность и малошумность

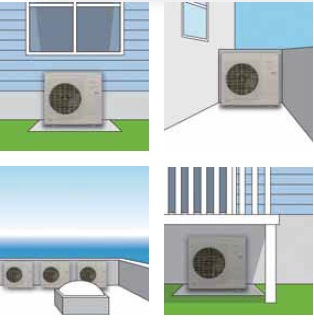

Кроме высокой эффективности в работе и гибкости в возможностях установки, мультисплит-системы Fujitsu обладают еще несколькими преимуществами. Первое – достаточно компактные габариты (высота наружного блока – 91,4 см). Это является дополнительным плюсом в гибкости выбора размещения наружного блока – пользователь может выбрать вариант его установки, который будет для него максимально удобным (вблизи окна, под лестницей и т п).

Второе – в рабочем состоянии установки дополнительно есть возможность снизить уровень шума наружного блока на 9 дБ. Это позволит исключить дискомфорт в случае расположения блока на близком расстоянии к жилым или часто посещаемым комнатам.

• Режим самодиагностики системы

Наружный блок модели AOYG45LBT8 (поддерживает подключение до 8 внутренних блоков) имеет функцию включения режима автоматической самодиагностики.

Работая в режиме самодиагностики, система может в постоянно проверять корректность соединения внешнего и внутренних блоков, а так же другого рабочего оборудования системы (трубы подачи газа и жидкости, кабель питания и т п). Благодаря этому у пользователя есть возможность постоянного контроля состояния установки, и быстрого реагирования в случае возникновения неполадки, информация о которой отображается на дисплее сервисной платы наружного блока в виде кода ошибки.

В таблице представлены параметры спецификации моделей наружных блоков и электронных блоков-распределителей.

Распределители используются для подключения внутренних блоков. Спецификация рассчитана при условии электропитания системы 230 В.

Наружный блок Fujitsu до 8 помещений - дополнительные технические характеристики

 Габаритные размеры блоков

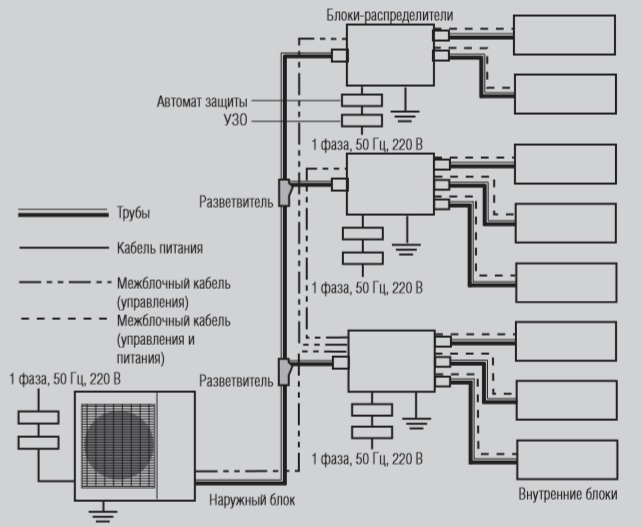

Схема подключений наружного, блоков-распределителей и внутренних блоков мультисплит-системы

В таблице представлена информация по используемым типам соединения и питания наружного и внутренних блоков мультисплит-системы на 8 помещений.

 Спецификация рассчитана для следующих условий:

• автомат защиты наружного блока — 32 А;
• автомат защиты блоков-распределителей — 16 А;
• УЗО (устройство защитного отключения) — 30 мА, 0,1 с или больше.

Тип кабеля	Используемые  блоки	Сечение, мм	Тип и количество жил
Кабель  питания	Внешний блок	6,0	H07RN-F или аналог, 3-жильный
	Блок- распределитель	1,5	H07RN-F или аналог, 3-жильный
Межблочный кабель	Блок- распределитель и внутренние блоки	> 1,5 (если общая длина < 50 м)	H07RN-F или аналог, 4-жильный
		> 2,5 (если общая длина < 50 м)	H07RN-F или аналог, 4-жильный

    Допустимая длина магистралей
