Монтаж отопления подсобных помещений

Монтаж системы отопления подсобных помещений

Монтаж системы отопления подсобного помещения (смотрите также Проектирование)

Завершающей фазой  организации системы отопления в подсобном помещении является выполнение монтажных работ. От качественной установки отопительной системы зависит насколько будет комфортным микроклимат в данном помещении.

После проведения всех подсчетов и выбора оптимального варианта системы обогрева для подсобных помещений производится установка системы отопления.

Как правило, монтаж системы обогрева подсобного помещения состоит из нескольких шагов, которые включают в себя:

• Создание проекта, включающий расчет и подбор оптимального варианта системы обогрева помещения;
• Монтаж выбранной системы обогрева, к примеру, радиатора отопления или теплый пол;
• Проверка системы на работоспособность.

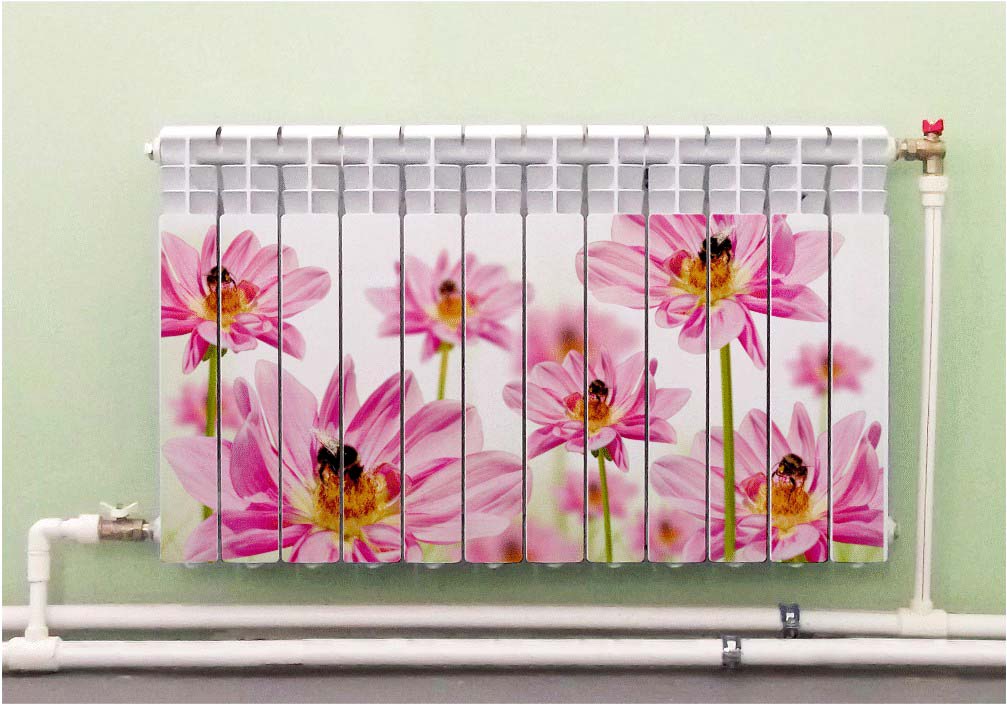

Монтаж радиаторов отопления

Инструменты, необходимые для установки радиаторов

Для проведения монтажных работ радиатора нужно иметь обязательный набор инструментов:

• Шуруповерт;
• Ручка или карандаш;
• Пассатижи;
• Рулетка;
• Ключ (для закручивания патрубков);
• Дрель.

Порядок проведения работ

Порядок проведения монтажных работ радиаторов:

• Отопительный прибор необходимо разместить так, чтобы центральная его часть совпадала с центральной частью оконного проема. Максимальная погрешность должна составлять не более 2 см;
• Не допускается, чтобы ширина радиатора была больше ширины подоконника на 50%, иначе будут большие тепловые потери и сложность проведения ремонта нагревательного элемента;
• Следует помнить о том, что минимальное  расстояние от отопительного прибора до уровня пола должно быть 120 мм, а до основания подоконника – 100 мм. При несоблюдении этих норм нарушится передвижение теплого потока  воздуха в помещении;
• Правилами монтажа радиаторов предусмотрено минимальное расстояние от данного нагревательного устройства до стены здания, которое должно быть порядка 20-50 мм.

Способы разводки радиаторов

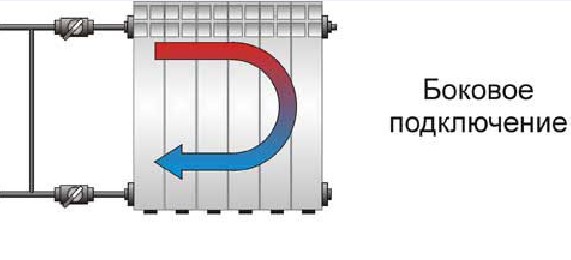

Боковое подсоединение

Боковое одностороннее подключение является самым распространенным типом подсоединения. Данный тип подключения основывается на подключении к верхнему патрубку подводящей трубы, а к нижнему патрубку – отводящей. Основным преимуществом такого подключения является обеспечение наибольшей теплоотдачи.

Нижнее подключение

Нижний тип подключения радиатора применяется в том случае, когда трубы системы отопления спрятаны под плинтусом или полом.

Оба патрубка расположены снизу и вертикально направлены в пол.

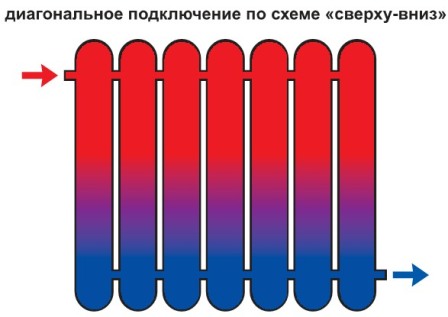

Диагональная разводка

Диагональная разводка используется к многосекционным радиаторам, которые оснащены 12 и более секциями.

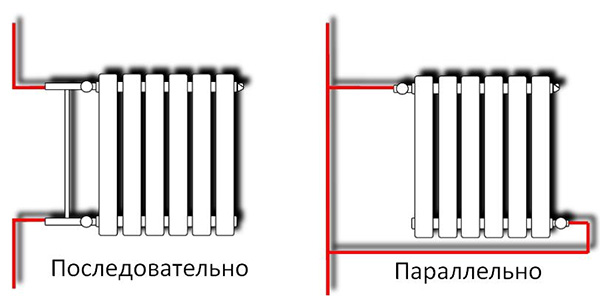

Последовательное подключение

При использовании последовательного подключения теплоноситель перемещается под воздействием давления. Для отвода излишек воздушных масс на радиаторах следует установить кран Маевского.

Минус последовательного подключения:

• Замена батареи, а также ее ремонт или появление аварийной ситуации потребуется полное выключение системы теплоснабжения.

Параллельное подключение

При монтаже радиаторов с использованием параллельного подключения предусматривает такой тип разветвления, при котором теплоноситель проходит сквозь теплопровод,  интегрированного в систему отепления. По аналогичному принципу осуществляется и отвод.

Монтированные краны на входе/выходе дают возможность произвести техобслуживание радиатора без отключения его от общей системы теплоснабжения.

Минус параллельного подключения:

• Не достаточный прогрев радиатора при низком давлении в отопительной системе.

Монтаж теплого пола

Перед началом проведения монтажных работ теплого пола необходимо произвести подготовительные работы.

Подготовительные работы

Для монтажа теплого пола наилучше всего подходит бетонное основание. Но также теплый пол можно монтировать и на деревянный настил, однако в этом случае обязательно нужно позаботиться о качественной теплоизоляции.

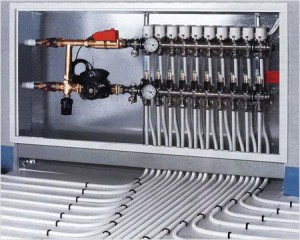

Монтаж водяного теплого пола

• С целью избегания протечек на основание необходимо положить слой гидроизоляции;
• После этого необходимол произвести монтаж теплоизоляции. В качестве теплоизолирующего материала идеально подойдут пенополистирол или специальные маты, на которых есть крепления для труб;
• Чтобы облегчить работу на стадии заливки стяжки, по периметру необходимо закрепить полимерную ленту, которая призвана компенсировать тепловое расширение при работающей системе отопления;
• Далее следует произвести укладку трубопровода. Его элементы следует расположить так, чтобы параллельно подводящей требу шла отводящая.

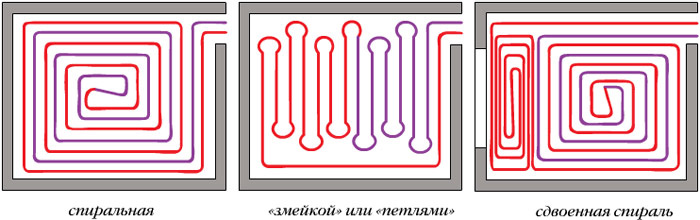

Схема укладки водяного теплого пола

Монтаж электрического теплого пола

Перед тем как устанавливать систему теплого пола необходимо выбрать тип кабеля и правильно подобрать мощность.

На сегодняшний день существуют такие типы кабелей:

• Резистивные;
• Саморегулирующиеся.

Далее следует установка электрического теплого пола.

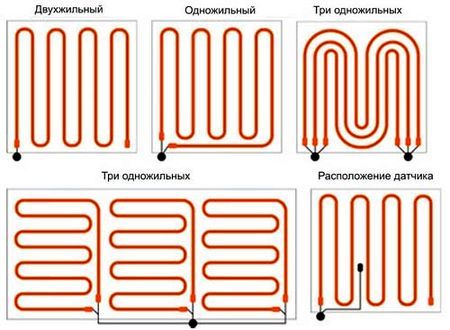

Схема укладки электрического теплого пола

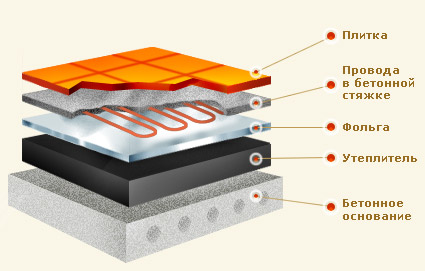

Электрический теплый пол – тонкости установки

Монтаж электрического теплого пола состоит из нескольких этапов:

• Определение схемы укладки;
• Укладка теплоизоляции;
• Нанесение разметки;

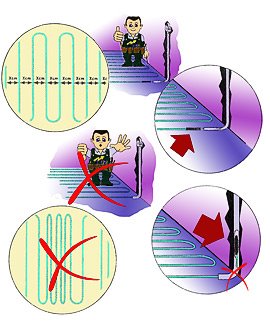

• Монтаж электрокабеля (минимальное расстояние от стен должно быть 20 см);

• Установка терморегулятора;
• Цементная заливка пола.
