Манометры

Манометры AFRISO

Тип HZ (с трубчатой пружиной) для измерения давления в закрытых отопительных системах

Тип

Диаметр корпуса, мм

Тип соединения

Резьба

Цена, грн

HZ

50

ЕXС

1/4”

HZ

63

RAD

3/8”

HZ

63

AX

3/8”

HZ

63

RAD

1/4”

HZ

63

AX

1/4”

HZ

80

RAD

1/2”

HZ

80

AX

1/4” с монтажным клапаном 1/4”х1/2”

Тип RF (с трубчатой пружиной) для измерения давления в санитарных отопительных системах

Тип манометра, диаметр корпуса (мм) и тип соединения

RF 50 RAD

RF 50 AX

RF 63 RAD

RF 63 AX

RF 80 RAD

RF 100 RAD

с регулируемой красной маркировочной стрелкой

Класс точности

2,5

2,5

2,5

2,5

2,5

1,6

Резьба

1/4”

1/4”

1/4”

1/4”

1/2”

1/2”

Номинальное давление, бар

Цена, грн

0/2,5

0/4

0/6

0/10

0/16

0/25

Тип RF D201, D211 (стандартные) для измерения давления газообразных, жидких, сухих и неагрессивных сред

Тип манометра, диаметр корпуса (мм) и тип соединения

RF 50 RAD D201

RF 50 AX D211

RF 63 RAD D201

RF 63 AX D211

Резьба

1/4”

1/4”

1/4”

1/4”

Номинальное давление, бар

Цена, грн

-1/0

-1/0,6

-1/1,5

-1/3

-1/5

-1/9

-1/15

0/0,6

0/1

0/1,6

0/2,5

0/4

0/6

0/10

0/16

0/25

0/40

0/60

0/100

0/160

0/250

0/400

Тип RF D201, D211 (стандартные) для измерения давления газообразных, жидких, сухих и неагрессивных сред, с регулируемой красной маркировочной стрелкой

Тип манометра, диаметр корпуса (мм) и тип соединения

RF 80 RAD D201

RF 100 RAD D201

RF 160 RAD D201

Резьба

1/2”

1/2”

1/2”

Номинальное давление, бар

Цена, грн

-1/0

-1/0,6

-1/1,5

-1/3

-1/5

-1/9

-1/15

0/0,6

0/1

0/1,6

0/2,5

0/4

0/6

0/10

0/16

0/25

0/40

0/60

0/100

0/160

0/250

0/400

Аксессуары к манометрам

Наименование

Резьба

Номинальное давление, бар

Максимальная температура, °С

Цена, грн

Внутренняя

Внешняя

Отсечной клапан

1/4”

1/4”

-

-

Отсечной клапан

1/4”

3/8”

-

-

Отсечной клапан

1/4”

1/2”

-

-

Отсечной клапан

3/8”

3/8”

-

-

Отсечной клапан

3/8”

1/2”

-

-

Запорный кран манометра (латунь, муфта х муфта)

1/4”

1/4”

4

-

Запорный кран манометра (латунь, муфта х муфта)

1/2”

1/2”

4

-

Запорный кран манометра (латунь, муфта х штуцер)

1/4”

1/4”

6

-

Запорный кран манометра (латунь, муфта х штуцер)

3/8”

3/8”

16

-

Запорный кран манометра (латунь, муфта х штуцер)

1/2”

1/2”

16

-

Запорный кран манометра (латунь, без контрольного соединения)

-

1/2”

250

120

Запорный кран манометра (с контрольным соединением)

-

1/2”

250

120

Кнопочный кран манометра (никелированная латунь)

1/2”х1/2”

-

5

70

Трехходовой запорный кран (внутр. муфта 1/2” для манометра)

-

1/2”х1/2”

16

120

Сифонная труба U-образной формы (сталь)

-

1/2”х1/2”

25

-

Сифонная труба спиральной формы (сталь)

-

1/2”х1/2”

25

-

Манометры AFRISO – направления использования

Манометр – это практически незаменимый и необходимый элемент в системе отопления, поскольку именно с его помощью осуществляется контроль давления в системе, что важно для обеспечения ее нормальной и бесперебойной ее работы, а также для предотвращения появления аварийных ситуаций.

Среди манометров торговой марки AFRISO представлены модели, которые применяются для работы в:

• Закрытых системах отопления;
• Санитарных системах отопления;
• Других системах, с применением жидкой, газообразной или сухой неагрессивной рабочей среды.

Манометры AFRISO отличаются разнообразностью, а также широким спектром моделей по рабочим характеристикам, что позволяет выполнить точный подбор данного устройства конкретно для необходимых пользователю условий. Широкий спектр представленных моделей позволяет подобрать манометр по необходимому диаметру и типу присоединения корпуса, диаметру соединительной резьбы, а также диапазона номинального давления по шкале манометра.

В зависимости от способа размещения в системе (типа соединения в систему), манометры AFRISO представлены двумя типами:

• RAD (радиальный);
• AX (осевой).

Также манометры марки AFRISO классифицируются по типу конструкции:

• HZ (с трубчатой пружиной)
• RF (с трубчатой пружиной);
• RF D201, D211 (стандартные).

Среди данных типов манометров также есть модели, оснащенные регулируемой красной маркировочной стрелкой.

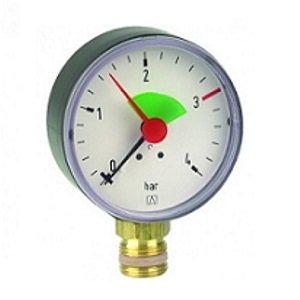

Тип манометров HZ

Манометры применяются в системах отопления закрытого типа.

Данный тип манометров имеет диапазон измерения 0-4 бар. Конструкция изготовлена из ударопрочного пластика (ABS) черного цвета, а также оснащены впрессованной пластмассовой передней крышкой (SAN).

Модели манометров AFRISO HZ имеют диаметр корпуса 50, 63 и 80 мм. Дополнительно оснащаются красной регулируемой маркировочной стрелкой. Шкала манометра отмечена красной чертой на показателе давления 3 бар. Диапазон измерения 1,5-3 бар отмечен также зеленым сектором.

Резьбовое соединение манометра дополнительно оснащено самоуплотняющимся PTFE-кольцом из тефлона. Монтажный клапан не входит в комплектацию.

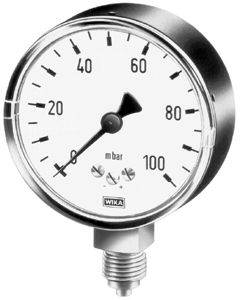

Тип манометров RF с трубчатой пружиной

Использование данного типа манометров актуально для санитарных отопительных систем.

Манометры типа RF имеют корпус диаметром 50, 63, 80, 100 мм. Даная серия устройств также изготавливается из черного ABS пластика, и имеет в оснащении пластмассовую SAN крышку.

Диапазон измерения давления манометрами RF составляет 0-25 бар (в зависимости от модели).

Корпус манометров представлен в двух видах присоединения – осевой и радиальный (которое также оснащено уплотнительный тефлоновым PTFE-кольцом). Стоит отметить также термостойкость манометра (до 60°С). Манометры RF, как и HZ, не имеют в оснащении монтажного клапана.

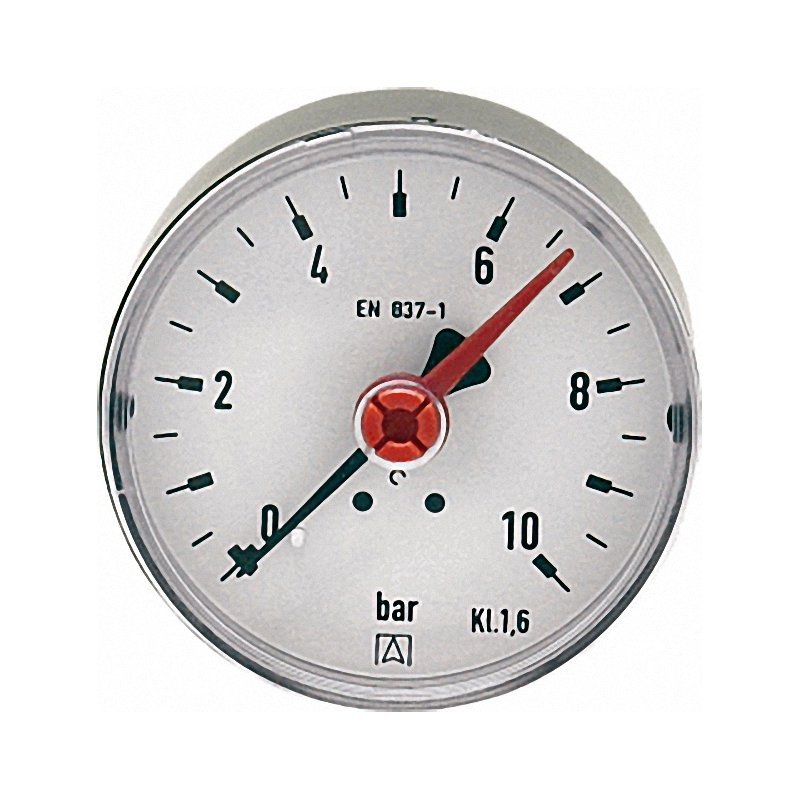

Стандартные манометры RF D201, D211

Базовое направление применения данных манометров – системы, работающие с применением сухой, жидкой или газообразной среды неагрессивного характера.

Модели манометров RF D201, D211 AFRISO представлены устройствами с диаметром корпуса 40, 50, 63, 80, 100, 160 мм, а также с более широким спектром диапазонов измерения – от -1 до 15 бар и от 0 до 400 бар, что собственно и обеспечивает их более широкое и разнообразное применение. Класс точности – 1,6.

Отличительной чертой является изготовление корпуса манометра из металла. Уровень термостойкости манометров RF D201, D211 AFRISO достигает показателя 60°С. Монтажный клапан для присоединения данных манометров необходимо приобретать отдельно.

Дополнительные элементы

Все манометры AFRISO при необходимости могут быть укомплектованы дополнительными элементами, которые также представлены на нашем сайте. Консультацию по подбору модели манометра Вам с радостью предоставят наши специалисты.

Среди элементов дополнительной комплектации манометров AFRISO представлены:

• Отсечные клапаны;
• Запорные клапаны;
• Кнопочные краны;
• Сифонные трубки.
