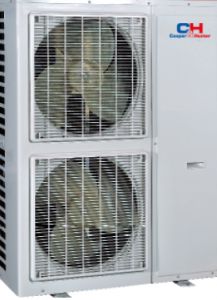

Кондиционеры CHV IV(Mini)

Модель

Производительность, кВт

Мощность, кВт

Размеры внешнего блока, мм

Расход воздуха, м³/ч

Масса, кг

Цена, грн. с НДС

Наружные блоки CHV(Mini)

CHV-IS100NK

10,00/11,00

2,86/2,60

950х340х1250

6200

111

CHV-IS120NK

12,00/14,00

3,50/3,40

950х340х1250

6200

111

CHV-IS140NK

14,00/15,40

4,36/4,05

950х340х1250

6000

111

CHV-IS160NK

16,0/17,06

4,98/4,85

950х340х1250

6400

115

Наружные блоки модульной компоновки

CHV-IM224NM

22,40/25

5,52/5,82

930x770x1670

10000

255

CHV-IM280NM

28,00/31,50

7,52/7,70

930x770x1670

10000

256

CHV-IM335NM

33,50/37,50

9,23/9,38

1340х770х1670

13000

350

CHV-IM400NM

40,00/45,00

12,45/11,20

1340х770х1670

13000

350

CHV-IM450NM

45,00/50,00

14,32/13,90

1340х770х1670

13000

370

Комбинации модулей

CHV-I2M504NM

50,40/56,50

13,04/13,52

(930x770x1670)+( 930x770x1670)

10000х2

255+255

CHV-I2M560NM

56,00/63,00

15,04/15,40

(930x770x1670)+( 930x770x1670)

10000х2

255+255

CHV-I2M615NM

61,5/69,0

16,75/17,08

(930x770x1670)+( 1340х770х1670)

10000+13000

255+350

CHV-I2M670NM

68,0/76,5

19,97/18,90

(930x770x1670)+( 1340х770х1670)

10000+13000

255+350

CHV-I2M730NM

73,0/81,5

21,84/21,60

(930x770x1670)+( 1340х770х1670)

10000+13000

255+370

CHV-I2M785NM

78,5/87,5

23,55/23,28

(1340х770х1670)+(1340х770х1670)

13000х2

370+370

CHV-I3M1180NM

118,0/131,50

36,16/35,50

(930x770x1670)+(1340х770х1670)х2

10000+13000х2

255+350+370

CHV-I3M1235NM

123,5/137,5

37,87/37,18

(1340х770х1670)х3

13000х3

350+370+370

CHV-I3M1300NM

130,0/145,0

41,09/39,00

(1340х770х1670)х3

13000х3

350+370+370

CHV-I3M1350NM

135,0/150,0

42,96/41,70

(1340х770х1670)х3

13000х3

370+370+370

CHV-I3M1405NM

141,00/158,0

41,84/40,05

(930x770x1670)х2+( 1340х770х1670)х2

10000х2+13000х2

255+255+350+370

CHV-I3M1456NM

146,00/163,00

43,68/43,20

(930x770x1670)х2+( 1340х770х1670)х2

10000х2+13000х2

255+255+350+370

Системы кондиционирования воздуха CHV IV(Mini)

Особенности работы оборудования:

1) Наилучшая эффективность работы;

Коэффициенты энергоэффективности улучшились благодаря использованию специальной технологии  управления DC-инверторного компрессора спирального вида (Scroll).

2) Наличие DC-инверторного компрессора;

 За счет более совершенной конструкции камеры нагнетания эффективность работы компрессора стала выше на 3-5%.

3) Наличие инверторного электродвигателя вентилятора;

Если сравнить эту модель с предыдущей моделью, то теперь расход воздуха увеличился на 3% во внешних блоках, имеющих один вентилятор, а в моделях с двумя вентиляторами на 7% соответственно.

     4)  Теплообменник;

•          Во внешнем блоке увеличены размеры теплообменника.

•          Теперь эффективность теплообмена повысилась благодаря применению оребренных пластин.

•          Благодаря использованию трубок со специальной насечкой на внутренней поверхности, снижается гидравлическое сопротивление, при этом сильно улучшается действенность теплообмена.

      5)  Улучшенная конструкция электродвигателя компрессора

•          Теперь, благодаря использованию DC-инверторного компрессора спирального вида с усовершенствованным электродвигателем, значительно экономится затраты на электроэнергию ( до 40% в год).

•          Частота вращения электродвигателя в промежутка от 20 до 120 Гц регулируется за счет использования новой технологии с уплотненной.

6)        Улучшенный комфорт;

- Поддержка постоянной температуры;

Электронные терморегулирующие вентили установлены во внутренних блоках системы, они регулируют поток хладагента, в свою очередь он попадает в теплообменник блока.

При этом, количество хладагента, поступающего из внешнего блока во внутренний, определяется текущими потребностями.

Если сравнивать систему ON/OFF с новой технологией VRF (Variable Refrigerant Flow — вариационное потребление хладагента), постоянная температура в помещение сохраняется с лучшей точностью.

- Интеллектуальная разморозка.

     7) Бесшумная работа оборудования;

При использовании интеллектуального управления, во внешнем блоке уровень шума существенно снижается ( с 58 дБ(А) до 50 дБ(А)).

Как было раньше?

Функция разморозки включалась автоматически через одинаковые промежутки времени.

8) Интеллектуальный порядок разморозки;

Обеспечивается оптимальное энергосбережение.

До 75% снижается потеря теплопроизводительности.

При низком давлении включается программа разморозки, а время работы системы при такой температуре фиксируется. Соответственно определяется время разморозки.

9) Индивидуальный контроль;

В каждом помещении, в котором установлена данная система кондиционирования, может устанавливаться свое индивидуальное значение температуры.

10) Сверхнадежность;

С целью оптимизации и продления ресурса работы наружного блока с модульной комплектацией было предусмотрено их чередование в процессе работы каждые 12 часов в определенном порядке включения.

Каждый модуль по-своему индивидуален и являет собой независимую подсистему. Так, при поломке одного из модулей, остальные будут работать в том же режиме. А блок, который пришел в неисправность, будет автоматически переведен в режим сервисного обслуживания.

Каким образом работают внутренние блоки?

Каждый отдельный внутренний блок работает индивидуально. Если работа одного из них вдруг прекратится, то работа остальных от этого не пострадает.

11) Максимальный масштаб рабочего напряжения;

12) Наружные блоки работают в очень широком диапазоне: от 342В до 456В;

13) Безопасный источник питания;

Если параметры сети выходяиз диапазона питания системы, то сразу же включается система защиты.

Защита и долговечная работа электрических элементов обеспечивается благодаря блоку питания пыле- и влагозащищенный, который оснащен хорошей вентиляцией.

 14) Антикоррозионная защита;

Пластины в теплообменнике устроены специальным образом, они имеют в своем составе сплав марганца и алюминия(Al-Mn), а также антикоррозионное “золотое“ покрытие (смесь модифицированного акрила с эпоксидной смолой) и, конечно, силикон.

Такое покрытие по эффективности выше на 200-300% по сравнению со стандартными пластинами голубого цвета.

15) Модернизация технологии по возврату масла;

Срок службы компрессора продлевается за счет контроля давления, что позволяет максимально оптимизировать возврат масла в компрессор.

16) Эффективнейшая технология равномерного давления масла;

С помощью маслоуравнивающей трубки компрессоры соединяются между собой, благодаря этому баланс давления масла остается на постоянном уровне. Масло задерживается приблизительно на 95% благодаря использованию специального недавно запатентованного сепаратора масла. А маслоуравнивающие трубки, которые соединяют наружные модули, делают их работу максимально надежной.

17) Компактный дизайн;

Теперь ширина блоков стала значительно меньше, поэтому блоки стали более комфортными в размере в сравнении с моделями, выпускавшимися раньше.

18) Модульная компоновка;

19) Разнообразные комбинации блоков от 8HP до 64HP с приростом по 2HP;

 Наибольшая продуктивность внешних блоков около 180 кВт (4 модуля)

20) Разнообразие комбинаций;

 Есть возможность подключения до 110 внутренних блоков.

21) Простота в обслуживании;

22) Электрический блок имеет специальную конструкцию;

Электрический блок можно повернуть, чтобы сделать обслуживание максимально удобным.

23) Для отображения кодов системы самодиагностики и неисправностей создан специальный дисплей.

Благодаря отображению буквенно-цифровых кодов можно выявить неисправность по индикации светодиодов и на пульте.

24) Простота в  установке и транспортировке;

25) Небольшой вес;

26) Основание имеет оптимальную конструкцию рамки;

Конструкция рамки основания позволяет легко и удобно смонтировать блок и доставить его.

27) Подводка труб;

Для максимального удобства при монтаже, подводка труб можно проводить в пяти направлениях.

28) Компактные размеры;

Внешние блоки можно поднимать с помощью лифта, что позволяет максимально сэкономить на применении дорогостоящих подъемных средств.
