Крышные кондиционеры ВЕЗА БОКС

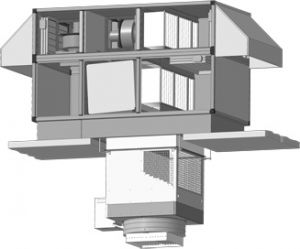

Кондиционеры БОКС (Веза)

Обозначение

Ном. производ., м³/ч

Ном. мощность двигателя, кВт

Ном. сила тока двигателя, А

Частота вращ. двигателя, мин ^-1

Вес без крыш. цоколя, кг, не более

Вес крыш. цоколя, кг, не более

Цена, грн с НДС

БОКС-3,15

3500

0,75

2

1350

365

50

БОКС-6,3

6500

1,1

2,7

1431

505

65

БОКС-8

8000

2,2

5,2

1430

625

75

БОКС-12,5

13000

4

8,95

1410

750

90

Крышные кондиционеры ВЕЗА БОКС - характеристики

Кондиционеры Веза серии БОКС – это система, связанная из двух секций. Модельный ряд кровельных кондиционеров БОКС была разработана компанией Веза с целью обеспечения децентрализированной системы вентиляции с функциями охлаждения, нагревания и переработки тепла. Кондиционерные системы БОКС используются на гражданских и производственных объектах. Ряд моделей позволяет применять кондиционеры в вентилируемых, приточно-вытяжных, охлаждающих и нагревательных установках. Они осуществляются переработку воздушного потока, который идет снаружи, а также рециркуляционного воздушного течения либо их смесей. Воздушная масса распределяется посредством специального воздухораспределителя.

Общеустановленная переработка воздушного потока вместе автоматической системой регулирования обеспечивает точную регулировку параметров, а также расширяет область использования кровельных кондиционеров Веза серии БОКС. Кондиционеры дают возможность плавно регулировать температурный режим здания, которое обслуживается, и перерабатываемого потока воздуха. Энергоэффективность обеспечивается благодаря процессам утилизации тепла и рециркуляции, оптимальной воздухопроизводительности по габаритам в обслуживаемом здании и за счет употребления преобразователей частот, которые необходимы для управления производительности приточно-вытяжного вентилятора.

Наружный блок

Наружный блок состоит из каркасной конструкции, которая включает ригели и стойки. Данные элементы изготавливаются из алюминиевой фольги и скрепляются между собой с помощью угловых компонентов. В качестве внешних защитных компонентов служат интегрированные и съемные термоизолированные панели, толщина которых составляет 45 миллиметров, а обшивка сделана из оцинкованного материала. Изнетри такие панели наполнены полиуретановой пенкой либо минеральной ватой, которая не поддается возгоранию. Данные материалы наделены превосходными шумоизоляционными свойствами и малой степенью теплопроводности. Благодаря панелям тепловые потери сводятся практически к нулю, а также гарантируют высокую герметичность оболочки, что служит препятствием появлению конденсата.

Весь модельный ряд кондиционеров оснащен герметичными легкоснимаемыми панелями, которые обеспечивают доступ к функционирующим деталям и отсекам для проведения ремонтных работ оборудования. С целью обеспечения непроницаемости изнутри установки в районе, где крепятся панели, применяются уплотнители.

В области воздухозабора и выпуска оборудование оснащено ограждаемыми козырьками и сеткой, которая препятствует проникновению инородных предметов во внутрь кондиционера.

В состав внешнего блока входят такие компоненты:

Воздушные створки

Воздушные створки необходимы для приема, перемещения или утилизации воздушного потока, который поступает снаружи или изнутри кондиционера. Структура клапана являет собой каркас из цинка, в котором размещены стальные лопатки. Прилегание лопаток сделано в виде лабиринтоподобного уплотнения. В зоне прилегания лопатки оснащены интегрированными пластичными морозостойкими резиновыми профилями, что придает клапанам устойчивость к морозам. Торцы лопаток наделены специальным пружинным уплотнением. Для управления клапаны оснащаются электроприводами, которые поставляются с пружинным восстановлением, обеспечивающие захлопывание створок лопаток в случае отключения электропитания.

Вентилятор

В комплектацию кровельных кондиционерных систем серии БОКС (Веза) используются центробежные вентиляторы категории «свободный дыигатель» с повернутыми назад лопатками, которые прошли статическую и динамическую балансировку. Благодаря использованию вентиляторов данного типа обеспечивается хорошая эффективность и отличная звукоизоляция. Для снижения вибрации вентиляторы монтируются совместно с виброизоляторами.

Фильтр

Кондиционерные системы БОКС (Веза) снабжаются карманными фильтрами тонкого либо грубого очищения. Такие фильтры используются для очищения рециркуляционного, атмосферного и вытяжного воздушного потока с загрязненностью до 1 мг/м3 для грубого очищения и до 0,5 мг/м3 – для тонкого. По дополнительному заказу существует возможность использования многоуровневой очистки перерабатываемого воздушного потока. Высокий уровень очищения потока воздуха гарантируется дополнительными механизмами, которые устанавливаются вне кондиционерных систем. Фильтрующие компоненты монтируются на направляющих, что дает возможность ремонтировать их без особого труда, достаточно всего лишь вынуть с оболочки.

Утилизатор тепла

Утилизатор тепла с возвращаемым перекресточным пластиноподобным калорифером дает возможность разделить вытяжные и приточные воздушные потоки. Эффективность с использованием данного механизма достигает до 70 процентов. Утилизатор тепла монтируется напрямую в конструкцию кондиционера. Данный механизм снабжен трубой и поддоном для стока поликонденсата. Также предусмотрено ряд деталей, которые защищают утилизатор от сильных морозов.

Кондиционеры серии БОКС (Веза) изготавливаются по четырем типоразмерам. Номинальная воздухопроизводительность составляет от 3500 до 13000 м3/ч, мощность электродвигатель – от 0,75 до 4 кВт, частота оборота электродвигателя – от 1350 до 1410 мин^-1.

Внутренняя секция необходима для подачи или забора воздушного потока из здания, которое обслуживается, напрямую. Внутренняя секция выполнена из оцинкованного листа. В состав внутренней секции входит: калорифер, распределитель воздушного потока, решетку для распределения воздуха или ответный компонент для подсоединения воздуховода. Калорифер обеспечивает оптимальную защиту от высокой минусовой температуры.

Дополнительно внутренняя секция может иметь в комплектации охладитель.

Калориферы

Для отопления либо охлаждения перерабатываемого воздушного потока в БОКС используются калориферы, сделанные из меди или алюминия.  Материал, из которого сделаны кондиционеры, обеспечивает надежную защиту от появления коррозии. Применяемые в производстве кондиционеров материалы очень легки и компактны.

Структура калориферов дает возможность обеспечивает прямоточную и противоточную систему подсоединения холодо- или теплоносителя. В роли теплоносителя используется гарячая вода, температура которой должна составлять 150 градусов, а хладагентом служит смеси пропилен- и этиленгликоля, а также холодный поток воды. Установка калориферов осуществляется при помощи внешнего резьбового подключения. Они поддаются испытаниям воздухом под напором 1,8 МПа.

Распределители воздушного потока

Распределители потока воздуха бывают двух типов: вращающийся и вихревой.

Вращающийся распределитель воздуха с восстановлением лопаток служит для подачи воздушной массы в здании с высотой до 30 метров. Распределитель воздушного потока данного типа дает возможность подачу воздуха в отдельных зонах обслуживаемого здания. Воздухораспределитель формирует вращающийся поток воздушной массы, благодаря чему снижается температура здания до 0,5 градусов на 1 м высоты. При помощи большой рабочей плоскости для нагрева единицы пространства потребуется меньшее количество вращающихся распределителей.

Вихревой распределитель воздушного потока нужен для подачи воздуха с воздухопроизводительностью до 8 тысяч м3/ч в зданиях, высота которых составляет до 14 метров. Проходя сквозь лопатки приточный потов воздуха отделяется на струи, легко смешивается с присутствующим воздухом, что гарантирует моментальное выравнивание температуры в здании. От расположения лопаток, выходящий воздушный поток из распределителя, может передвигаться по вертикальному или горизонтальному направлению. При подаче холодного воздуха распространение воздуха идет по горизонтали, а горячего – по вертикальному направлению.

Регулировать позицию лопаток можно как вручную, так и автоматически.

Кровельный цоколь

Кровельный цоколь являет собой сборную структуру, которая состоит из стального каркаса, в центре которого размещается воздуховод с квадратным сечением. Оболочка цоколя прикрыта оцинкованными панелями, а свободное пространство заполнено теплозвукоизоляционным веществом. Извне рамы имеют опоры с швеллерным сечением. Сверху на данной раме предусмотрен фланец для подключения внешней секции кондиционера.

Снизу цоколя выходит воздуховод за пределы рамы, где к фланцу подключается внутренняя секция кондиционерной системы. Компоненты кровельного цоколя покрыты лаком.

Существуют такие модели кровельных цоколей:

• Для ровной кровли;

• Для крыши с откосом;

• Для двускатной крыши.

В случае применения цоколя для крыш с откосом желательно установить наружный блок оборудования по откосу, а вытяжной воздушный поток – направить в сторону конька кровли. При применении цоколя для двускатной крыши внешнюю секцию кондиционера необходимо установить перпендикулярно стороны конька кровли, а вытяжной воздушный поток удаляется в направлении ската.

Чтобы подобрать кровельный цоколь, необходимо учитывать несколько факторов:

• Вид крыши;

• Толщина конструкции;

• Откос;

• Местоположение кондиционерного оборудования.

Автоматическая система управления

В комплектацию кондиционеров Веза серии БОКС входят автоматическая система управления, которая обеспечивает их беспрерывную работу по установленным характеристикам. Автоматическая система управления имеет форму шкафа регулирования с комплектацией датчиков и запускаемых устройств.

Щиток для управления оборудованием размещается в самом здании. Кабели размещены в середине корпуса устройства и выводятся в помещение, которое обслуживается.

В САУ предусмотрено такие режимы функционирования оборудования:

Зимний режим «День». Обменная вентиляция с использованием тепла

В таком режиме используется приточно-вытяжное вентилирование с применением тепла. В то же время клапаны приточно-вытяжного воздушного потока находятся в открытом состоянии, а створки рециркуляционного потока воздуха – открыты. Рециркуляционные створки корректируют уровень рециркуляции. Изначально температура приточного воздушного потока управляется с помощью термоутилизатора, а потом -  3-х ходовым управляемым клапаном, который регулирует параметры теплоносителя нагревателя воздуха.

Контроль и управление температуры приточного потока воздуха осуществляется при помощи температурных датчиков. Режим работы водного нагревателя воздушного потока, включая защиту от заморозки, осуществляется температурным датчиком обратно движущейся жидкой среды, которая используется для передвижения тепла. В случае выхода параметров за пределы, которые допустимы, вентилятор выключается, а лопатки – закрываются.

Зимний режим «Ночь»

С целью уменьшения теплоэнергии в не рабочее время, а также в темное время суток применяется режим «Ночь». В этом режиме устанавливается нужный процент рециркулирования, а также необходимая температура в здании. При функционировании кондиционеров в автоматическом режиме переход в ночной режим происходит автоматически.

Режим нагрева

Для того, чтобы помещение достаточно быстро прогрелось кондиционер необходимо перевести в 100 процентный рециркуляционный режим. В этом случае клапаны приточно-вытяжного воздушного потока остаются в закрытом положении, а рециркуляционный клапан – открыт на сто процентов.

«Дневной зимний режим»

В данном режиме происходит поддержание определенной температуры в здании, которая задана в меню датчика. В дневном режиме кондиционер осуществляет приточную и вытяжную вентиляцию с рециркуляцией  и восстановлением тепла.

Режимы «притока» и «вытяжки»

Для особенных условий работы оборудования режимы «приток» и «вытяжка» могут применяться по отдельности. Наряду с этим, на отдельном этапе функционирует либо вытяжной, либо приточный вентилятор. Настройка воздушных створок происходит автоматически. В приточном режиме клапан открыт, а в вытяжном – закрыт. Рециркуляционные клапаны и вентиль ограждающего канала утилизатора тепла закрыты, а в режиме вытяжки открыты лишь вентиль вытяжного воздушного потока и клапан защитного канала.

Режим обменной вентиляции

В этом режиме приточно-вытяжное вентилирование происходит без использования тепла. В данном случае приточно-вытяжные вентиля и створки защитного канала остаются открытыми, а рециркуляционные клапаны и 3-х ходовой управляемый клапан – закрытыми.

Запуск и отключение кондиционера производится оператором согласно графику.

Поддержание определенной температуры может осуществляться как одним, так и четырем датчикам. На датчиках можно установить автоматическую поддержку день-ночь, а также дни недели.

Регулировка температуры

Постепенная регулировка приточного воздушного потока происходит при помощи датчиков или рециркуляции.

Для обеспечения защиты калориферов от заморозки применяются термостат и температурный датчик защиты по влаге.

Несколько кондиционеров серии БОКС могут быть соединены в одну группу. Наряду с этим датчик имеет RS-485 выход и протокол обмена «Universe», который служит для объединения датчиков нескольких оборудований БОКС. Наличие таких интерфейсов дает возможность осуществить:

• Назначение одного датчика главным, а остальных – второстепенными;

• Подсоединить их к режиму диспетчеризации предмета.

В случае применения алгоритма «главный-второстепенный» к главному датчику подсоединяются такие контроллеры:

• Температуры воздуха извне;

• Температуры в обслуживаемом здании;

• Качество воздушного потока в здании.

С главного контролера передаются второстепенным датчикам:

• Производительность работы кондиционерных систем;

• Команды запуска и остановки при помощи АСУ;

• Установки управления.

Максимальное число подключенных в сеть кондиционеров составляет 32 штуки. В режим диспетчеризации датчики соединяются посредством сервера ОРС.

В случае комплектации кондиционерных систем вращающимися распределителями воздушного потока привод оборудования осуществляется благодаря ремню и необслуживаемым электродвигателем с наличием частотного преобразователя.

Корректировка количества вращений распределителя воздушных масс происходит автоматически. Если кондиционеры оснащены вихревым распределителем воздушного потока, то управление лопатками осуществляется благодаря электроприводу. Для всех распределителей потока воздуха ручная настройка осуществляется при помощи потенциометра.

Дежурный режим

Дежурный режим представляет собой режим, при котором кондиционер функционирует, однако его вентиляторы отключены. Такой режим необходим для защиты калорифера от заморозки.

Шкаф АСУ

ШАСУ нужен для автоматического регулирования кровельными кондиционерами БОКС. Он имеет вид настенного шкафа, который совмещает ручную часть и автоматику. Фидер, выходы вентилятора и наружные связи внедряются в данный шкаф с помощью гермовводов. Помимо этого, шкаф обладает вводом пожарной сигнализации, которая обеспечивает взаимосвязь с антипожарными системами. Такие шкафы оснащены запираемой дверью, на которой устанавливаются приборы регулирования и индикации. Мощность ШАСУ определяется общей мощностью коммутируемых деталей.

При дежурном режиме ШАСУ подключается к электрическому питанию. Одновременно с тем происходит защита калорифера от заморозки. Рабочий режим – это режим нормального функционирования кондиционерных систем БОКС. В случае возникновения угрозы заморозки либо нет возможности поддержать оптимальное давление, то ШАСУ переходит в аварийный режим. К данной системе можно подключить пульт дистанционного регулирования, при помощи которого запускается система, а также контролируется его работа.

Купить крышный кондиционер ВЕЗА БОКС по выгодной цене

Только у нас Вы имеете возможность купить крышный кондиционер торговой марки ВЕЗА по самым выгодным ценам. Для получения более детальной информации Вам достаточно обратиться к нашим специалистам по телефонам, которые указаны в разделе «Контакты».

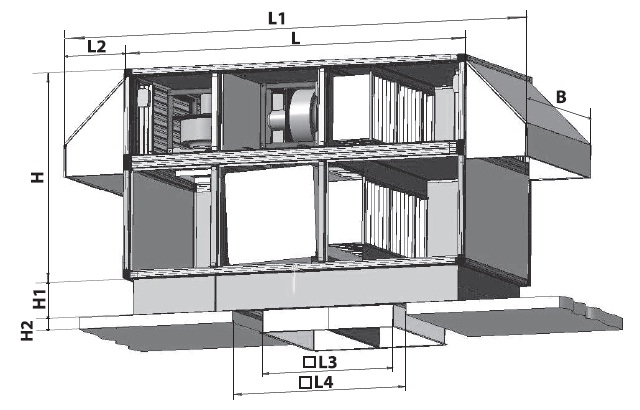

Габаритные размеры кондеционеров БОКС (Веза)

Обозначение	L	L1*	B	Н	L2	□ L3	Н1	□ L4	H2**
БОКС-3,15	2200	2895	1320	1320	347	650	300	950	размеры в соответствии с высотой конструкции кровли необходимо указывать при заказе
БОКС-6,3	3100	4230	1580	1800	565	1000	300	1360
БОКС-8	3300	4430	1950	1900	565	1000	300	1360
БОКС-12,5	3300	4760	2240	1900	730	1200	300	1560
