Электроприводы Rosenberg

Электроприводы

Тип и характеристика привода

Модель привода с функциями

Без возвратной пружины

С возвратной пружиной

Артикул

U_ПИТ, В

Откр. / закр.

Плавно

Откр. / закр.

Плавно

S_кл=0.8 м² ; M_BP = 4 Hм

SMB024-0403N

24AC/DC

LM 24

-

-

-

SMB024-0401N

24AC/DC

-

LM 24SR

-

-

SMB230-0402N

220

LM 230

-

-

-

SMB024-0402F

24AC/DC

-

-

LF 24

-

SMB024-0401F

24AC/DC

-

-

-

LF 24-SR

SMB230-0402F

220

-

-

LF 230

-

S_кл=1.5м² ; M_BP = 8 Hм

SMB024- 0803F

24AC/DC

NM 24

-

-

-

SMB024-0801N

24AC/DC

-

NM 24SR

-

-

SMB230-0802N

220

NM 230

-

-

-

S_кл=3.0 м² ; M_BP = 15 Hм

SMB024-1503N

24AC/DC

SM 24

-

-

-

SMB024-1501N

24AC/DC

-

SM 24SR

-

-

SMB230-1503N

220

SM 220

-

-

-

SMB230-1513N

220

SM 230

-

-

-

SMB230-1501N

220

-

SM 220SR

-

-

SMB024-1502F

24AC/DC

-

-

AF 24

-

SMB024-1501F

24AC/DC

-

-

-

AF 24SR

SMB230-1502F

220

-

-

AF 230

-

S_кл=3.6 м² ; M_BP = 18 Hм

SMB024-1803N

24AC/DC

AM 24

-

-

-

SMB024-1801

24AC/DC

-

AM 24SR

-

-

SMB230-1802N

220

AM 230

-

-

-

S_кл=6.0 м² ; M_BP = 30 Hм

SMB024-3003N

24AC/DC

GM 24

-

-

-

SMB024-3001N

24AC/DC

-

GM 24SR

-

-

SMB230-3002N

220

GM220

-

-

-

Электроприводы Rosenberg

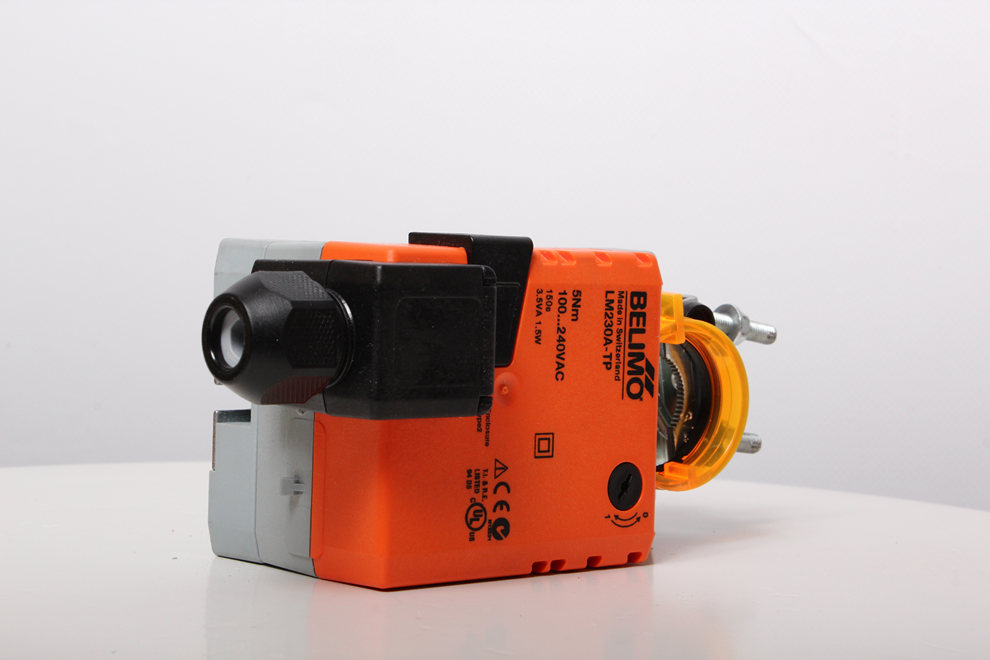

Компания Розенберг, в процессе сборки своего оборудования, используют электроприводы производства Belimo. Их предназначение заключается в управлении клапанами (воздушными), заслонками скольжения и воздушными заслонками. Такой компонент оборудования, как электропривод, состоит из зубчатого редуктора, электрического двигателя и системы управления.

Рабочие режимы электроприводов:

•  Режим - плавное регулирование;
•  Режим работы «открыто - закрыто».

Привод Belimo является исполнительным механизмом и не обладает концевыми выключателями, так как оснащён механическими опорами, которые служат барьером, - при достижении опор привод автоматически останавливается. Электроприводы могут подходить к разным источникам питания и типам управляющих систем, так как выпускаются производителем в разных модификациях, относительно способа управления и особенностей крутящего момента.

Особенности работы

Если в оборудовании установлен приёмный воздушный клапан, то лучше устанавливать приводы специального назначения, которые оснащены пружинным возвратом. Главная цель таких приводов заключается в мгновенном закрытии в автоматическом режиме воздушного клапана, если возникает аварийная ситуация (к примеру, отключение питания) и надёжное удержание в нужном положении.

Приводы, обладающие пружинным возвратом, бывают двух видов:

•  LF – серия идеально подходит для небольших клапанов;
•  AF – серия рассчитана на работу с большими клапанами.

Привод с плавным режимом работы фиксируется на камере смешения. Они очень точно рассчитывают отклонения воздушного клапана на угол закрытия/открытия.

Решение, какую модель привода устанавливать в оборудование, принимает производитель в процессе изготовления и комплектации, соответственно моменту вращения (Мвр), который зависит от площади самого клапана (фронтальной площади).

Управление заслонками

Для организации процесса управления заслонками (скольжения, воздушными) устанавливаются приводы линейного действия:

•  Серии LH – если заслонки рассчитаны на площадь не более 1м²;
•  Серии SH - если заслонки рассчитаны на площадь не более 3м².

Совершая заказ нужно знать, что возможны несколько вариантов линейного хода – 300, 200 и 100мм (ограничение шага совершается механически до 20мм).
