1МЦ2С-63
Мотор-редуктор 1МЦ2С-63, технические характеристики |
|||||||
|
|
|||||||
|
Тип мотор-редуктора |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Нм |
Масса, кг |
КПД редукторной части, % |
Характеристики электродвигателя |
Цена, грн |
|
|
Тип |
Мощность, кВт |
||||||
|
1МЦ2С-63-28-0,37 |
28 |
112 |
27 |
62 |
АИР71А6 |
0,37 |
|
|
1МЦ2С-63-28-0,55 |
160 |
27 |
66 |
АИР71В6 |
0,55 |
|
|
|
1МЦ2С-63-35,5-0,55 |
35,5 |
140 |
27 |
66 |
АИР71В6 |
0,55 |
|
|
1МЦ2С-63-35,5-0,75 |
170 |
29 |
66 |
АИР80А6 |
0,75 |
|
|
|
1МЦ2С-63-45-0,55 |
45 |
106 |
27 |
66 |
АИР71В4 |
0,55 |
|
|
1МЦ2С-63-45-0,75 |
140 |
29 |
67 |
АИР80В4 |
0,75 |
|
|
|
1МЦ2С-63-56-0,75 |
56 |
132 |
27 |
72 |
АИР71В4 |
0,75 |
|
|
1МЦ2С-63-56-1,1 |
170 |
30 |
72 |
АИР80А4 |
1,1 |
|
|
|
1МЦ2С-63-71-0,75 |
71 |
100 |
27 |
72 |
АИР71В4 |
0,75 |
|
|
1МЦ2С-63-71-1,1 |
140 |
30 |
72 |
АИР80А4 |
1,1 |
|
|
|
1МЦ2С-63-90-1,1 |
90 |
118 |
72 |
АИР80А4 |
1,1 |
|
|
|
1МЦ2С-63-90-1,5 |
150 |
32 |
74 |
АИР80В4 |
1,5 |
|
|
|
1МЦ2С-63-112-1,5 |
112 |
118 |
74 |
АИР80В4 |
1,5 |
|
|
|
1МЦ2С-63-112-2,2 |
170 |
38 |
77 |
АИР90L4 |
2,2 |
|
|
|
1МЦ2С-63-140-2,2 |
140 |
95 |
32 |
74 |
АИР80В4 |
1,5 |
|
|
1МЦ2С-63-140-3 |
140 |
33 |
77 |
АИР90L4 |
2,2 |
|
|
|
1МЦ2С-63-180-2,2 |
180 |
80 |
32 |
74 |
АИР80В4 |
1,5 |
|
|
1МЦ2С-63-180-3 |
112 |
38 |
74 |
АИР90L4 |
2,2 |
|
|
Мотор-редуктор 1МЦ2С-63 – использует передачу цилиндрического типа. В основном сферой использования 1МЦ2С-63 являются приводные механизмы общего назначения во многих направлениях промышленности.
Не допускается работа 1МЦ2С-63 с приводом механизмов для поднятия грузовых материалов.
В работе передачи используется заземление Новикова.
Мотор-редуктор 1МЦ2С-63 является достаточно надежным и простым в эксплуатации, при этом, для большинства пользователей, имеют достаточно доступную стоимость.
Естественно, характер использования и итоговые показатели эффективности 1МЦ2С-63 зависят также от типа оборудования и рабочих условий в помещении, а также показателей климата снаружи помещения.

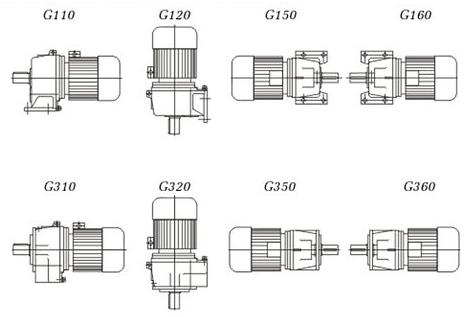

Варианты установки мотор-редуктора 1МЦ2С-63, исходя из способа монтажа
Условия эксплуатации мотор-редуктора 1МЦ2С-63:
- Питание от переменного тока 220-380В при частоте 50 или 60 Гц;
- Работа без перерывов и остановок от 8 до 24 часов;
- Выходной вал может вращаться в любом направлении, независимо от параметров работы;
- Необходимые условия использования обусловлены климатическим исполнением типа У, при категории размещения 3 (температура воздуха снаружи помещения в пределах -40°С ...+40°С, при использовании в помещении закрытого типа, с обязательным наличием естественной вентиляции – поскольку создавать необходимые климатические условия искусственно при использовании 1МЦ2С-63 нельзя);
- Допускается также использование исполнения Т2 (температура воздуха в пределах -10°С ...+45°С, при использовании мотор-редуктора как под навесом, так и внутри закрытого помещения);
- Область использования устройства не должна быть взрывоопасной, а также не должна содержать больше 10 мг/м3 проводимой пыли в воздухе;
- Использование, согласно нормативной документации, возможно при показателе высоты над уровнем моря до 1000 м.

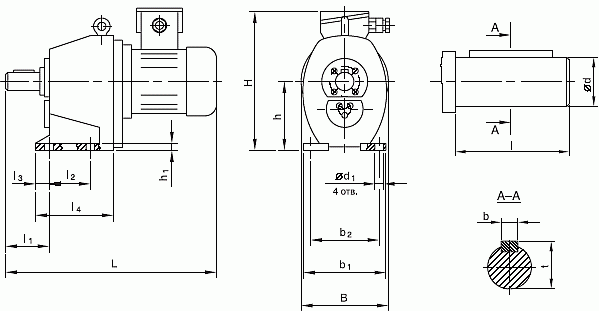

Габаритные и установочные размеры мотор-редуктора 1МЦ2С-63Н с монтажом на установочных лапах |
|||||||||||||||||
|
|
|||||||||||||||||
|
Тип мотор-редуктора |
Номинальная частота вращения выходного вала, об/мин |
Размер, мм |
|||||||||||||||
|
Lmax |
Bmax |
Hmax |
l |
l1 |
l2 |
l3 |
l4 |
b |
b1 |
b2 |
d |
d1 |
h |
h1 |
t |
||
|
1МЦ2С-63Н |
28...71 |
465 |
200 |
265 |
60 |
48 |
110 |
15 |
160 |
8 |
185 |
150 |
28k6 |
12 |
140 |
16 |
31 |
|
90 |
490 |
200 |
265 |
||||||||||||||
|
112...180 |
515 |
250 |
275 |
||||||||||||||
Пример и описание маркировки мотор-редуктора
Мотор-редуктор 1МЦ2С-63Н-56-3,0-G110-ЦУ3:
- 1МЦ2С - мотор-редуктор цилиндрический двухступенчатый, с соосной схемой работы;
- 63 - межосевое расстояние, мм;
- Н – работа по зацеплению Новикова;
- 56 – номинальная частота вращения выходного вала,об/мин;
- 3,0 – показатель мощности комплектующего электродвигателя, кВт;
- G110 – тип конструктивного исполнения по способу монтажа;
- Ц - конец выходного вала цилиндрического типа;
- У – тип климатического исполнения;
- 3 - категория размещения.
