Циклоны Ц

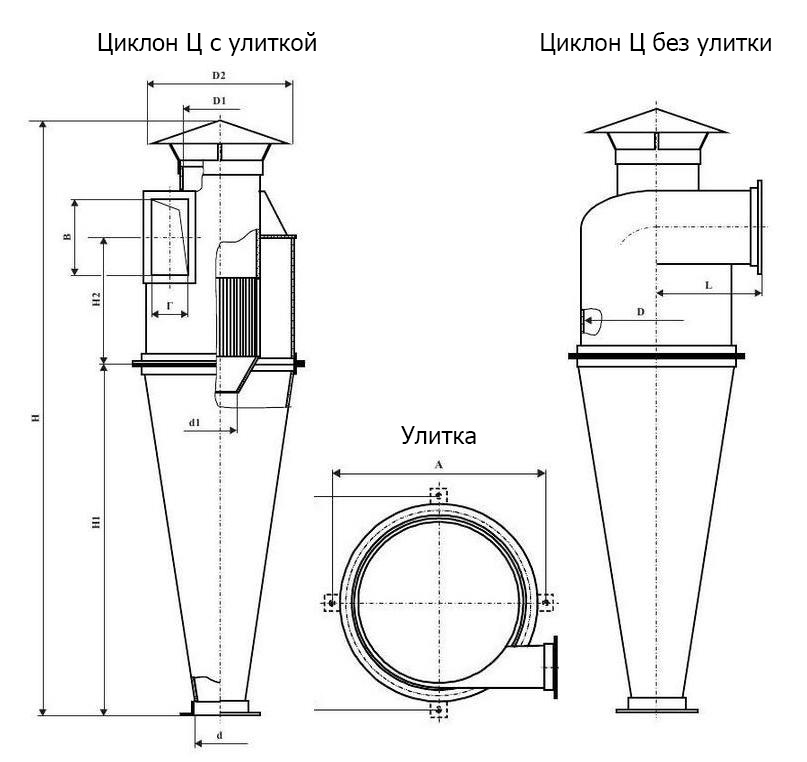

Схема установочных размеров к циклонам Ц

Таблица установочных размеров к циклонам Ц

Циклоны Ц – общие сведенья

Циклоны типа Ц главным образом используются в системах пневмотранспорта на деревообрабатывающих заводах и комбинатах. Их прямое предназначение – это механическое улавливание древесных отходов (стружка, опилки, древесная и шлифовальная пыль). Циклоны типа Ц предназначены для очистки воздуха от пыли средней и мелкой величины, которая образовывается во время обработки древесных материалов и способен обеспечить достаточно высокую степень очистки. Однако использовать данный агрегат в работе  с пылью, которая имеет волокнистую структуру, или отличается высоким процентом слипания, не рекомендуется.

Уникальность данной модели заключается в следующем: способность эффективно работать с большими объемами воздуха и при этом обеспечивать степень очистки от 90 до 97%, в зависимости от материалов с которыми агрегат будет работать и от диаметра самого циклона. Например, если предполагается использовать данный аппарат для очистки воздуха от древесной стружки и опилок, то циклоны Ц больших диаметров смогут обеспечить до 90,8%, а циклоны малых диаметров до 97,5% качества очищенного воздуха. Если речь идет о пыли, которая образуется во время шлифовальных работ, то степень очистки в процентном соотношении будет 76% на циклонах с большим диаметром и 87% на циклонах с диаметром малым.

Движение воздуха в циклоне Ц происходит согласно следующим пунктам:

• Вход шлифовальной пыли и стружки в циклон происходит с боковой стороны;
• Воздух закручивается по спирали от входа в бункер (угол входа воздуха определяет скорость движения в циклоне Ц 2-8 м/с и количество оборотов 3-9 раз);
• В процессе движения шлифовальная пыль сталкивается со стенками циклона и сепаратором, затем двигаясь вниз, за счет действия центробежной силы осыпается в бункер;
• Отфильтрованный воздух выходит через верхнее отверстие;
• Шлифовальная пыль собирается в бункере.

Монтаж

Циклон Ц  выполняет фильтрацию воздуха, который поступает в него за счет вентилятора. Вентилятор можно устанавливать только на нагнетание (после циклона). Для наибольшего эффекта агрегат необходимо укомплектовать специальным раскручивателем воздуха. Тогда его показатели становятся значительно выше. Самым оптимальным вариантом в данном случае станет вентилятор среднего давления ВЦ 14-46. Однако для того, чтоб сделать систему максимально эффективной, нужно учитывать массу мелких деталей при ее расчете. Если для Вас сделать эти расчеты затруднительно, специалисты нашей компании всегда готовы придти Вам на помощь, и сделать все необходимые расчеты, которые обеспечат наиболее оптимальную работу системы.

Для транспортировки стружки нужно придерживаться пропорций в следующих параметрах:

• Площадь зонта;
• Диаметр воздуховода, соединяющего циклон с зонтом;
• Полная длина системы от начала до конца;
• Высота вынужденного подъема;
• Марка вентилятора (давление и пропускная способность).

Сбалансированная система служит в три раза дольше, а соблюдение всех норм обеспечит ее долгую и надежную работу.

Бункер

Циклоны типа Ц, как и другие подобные агрегаты комплектуются накопительным бункером для пылевых отходов. Параметры бункера: объем, геометрическая форма, стоимость, и пр., зависят от пожеланий заказчика. Размер бункера рассчитывается в зависимости от пожеланий клиентов и объемов выполняемых на предприятии работ. Для эффективной и безотказной работы циклона необходимо обеспечить регулярную, своевременную очистку накопительного бункера от собравшейся в нем пыли. Если этого не сделать, то бункер в скором времени забьется, что отразится на работе всей системы и резко снизит ее показатели. Необходимо следить за тем, чтобы уровень пыли, которая собирается в бункере, не превышал допустимой нормы. Также необходимо производить периодический осмотр агрегата на предмет выявления разных механических и прочих повреждений, и при надобности их устранять. Придерживаясь этих простых правил, Вы обеспечите свое предприятие пылеочистительным агрегатом с надежной и четкой работой.

Конструктивное исполнение

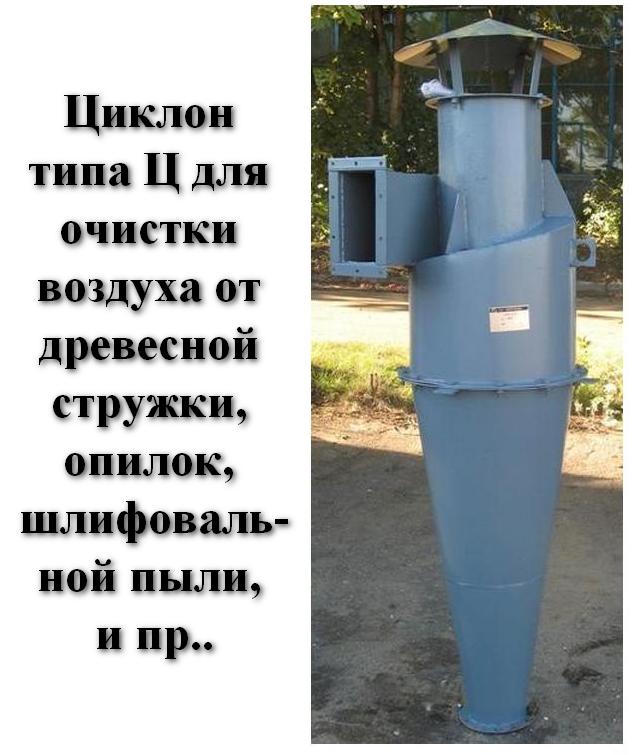

Циклон Ц изготавливается из черного нержавеющего металла (любой другой вариант по персональному заказу клиента). Состоит данный агрегат из следующих элементов: коническая и цилиндрическая части корпуса, входной патрубок, зонт, выхлопная труба с сепаратором.  Наличие сепаратора в нижней части выхлопной трубы способствует дополнительному раскручиванию запыленного потока воздуха и, тем самым, увеличению эффективности очистки воздуха. В нижней части сепаратора установлено коническое кольцо, исключающее захват мелких частиц пыли потоком очищенного воздуха. Работа сепаратора происходит по принципу пылеуловителя жалюзийного типа с винтовым входом. Однако возможно изготовление циклона Ц без сепаратора, что значительно упростит его конструкцию и практически не отразится на качестве и надежности его работы.

Все габаритные размеры соответствуют технической документации. Перед изготовлением заказа, производятся все расчеты, что обеспечивает надежность и оптимальность работы системы.

Купить циклоны Ц Вы можете в нашей компании
