Автоматические воздухоотводчики

Автоматические воздухоотводчики Afriso

Наименование

Диаметр внешней резьбы

Тип резьб. соед.

Наличие отсечного клапана

Диаметр резьбы отсечного клапана

Материалы

Рабочие пара-метры (макс.)

Цена, грн

Внут.

Внеш.

Корпус

Попла-вок

Крышка

Темпе-ратура,  °С

Дав-ление, бар

Автомат. воздухо-отводчик 3/8" с отсеч. клапаном 1/2"

3/8"

Стандарт

+

1/2"

1/2"

Латунь

Тефлон

Тефлон

110

12

Автомат. воздухо-отводчик 3/8" с отсеч. клапаном 1/2"

3/8"

Стандарт

+

1/2"

1/2"

Никели-рованная латунь

Тефлон

Тефлон

110

12

Автоматический воздухоотводчик 3/8"

3/8"

Само-уплотняю-щееся

-

-

-

Латунь

Тефлон

Тефлон

110

12

Автоматический воздухоотводчик 1/2"

3/8"

Само- уплотняю-щееся

-

-

-

Латунь

Тефлон

Тефлон

110

12

Автоматический воздухоотводчик 3/8"

3/8"

Само- уплотняю-щееся

-

-

-

Высоко-температур-ный пластик

Тефлон

Тефлон

95

8

Автомат. воздухо-отводчик угловой с системой блокирования воды “Aqua-Stop”

1/2"

Стандарт

-

-

-

Никели-рованная латунь

Тефлон

Тефлон

110

12

Для солнечных систем отопления

Воздухоотводчик для солнечных систем отопления3/8"

3/8"

Само- уплотняю-щееся

-

-

-

Латунь

Тефлон

Тефлон

150

6

Воздухоотводчик для солнечных систем отопления3/8" с шаровым вентилем 3/8"

3/8"

Стандарт

-

-

-

Латунь

Тефлон

Тефлон

150

6

Дополнительно

Отсечной клапан

-

Стандарт

+

3/8"

3/8"

-

-

-

-

-

Отсечной клапан

-

Стандарт

-

3/8"

1/2"

-

-

-

-

-

Сепаратор газов

3/4"

Двусто-роннее

-

-

-

Латунь

Тефлон

Тефлон

150

6

Автоматические воздухоотводчики Afriso – важный элемент для надежной и долговечной работы отопительной системы

Каждый пользователь, применяющий систему отопления, наверно, знает о таком нежелательном явлении, как воздух в радиаторах и отопительных трубопроводах системы. Накопление воздуха в элементах, которые выполняют передачу тепла в пространство помещения, зачастую приводит к нарушениям работы системы, а впоследствии – и к уменьшению уровню комфорта (по причине уменьшения уровня теплоотдачи), а также и к неполадкам и более скорому износу системы. Износ системы объясняется тем, что накопившийся воздух приводит к развитию процесса коррозии, которая достаточно негативно влияет на состояние элементов системы отопления. Именно потому от скопления воздушных масс (пусть и небольшого) в отопительных радиаторах стоит избавляться.

Данную задачу в мире рациональных решений можно легко решить, применяя автоматические воздухоотводчики.

Автоматические воздухоотводчики Afriso являются вспомогательной арматурой для отопительных систем, которые обеспечат надежное функционирование и долговечную работы системы отопления, тем самым предоставив возможность ощутить максимум комфорта в помещении. Применение данных элементов предназначено для систем отопления закрытого типа.

Базовые функции воздухоотводчиков Afriso

Автоматические воздухоотводчики Afriso обеспечивают:

• Выведение скоплений воздуха из радиатора  и трубопроводов системы отопления;
• Предотвращение появления «воздушных пробок»;
• Как следствие - исключение появления коррозии и кавитации.

Автоматические воздухоотводчики Afriso – преимущества

• Эстетичный дизайн;
• Простая в разборке и чистке конструкция;
• Отсутствие необходимости специального обслуживания;
• Более продуманная конструкция, которая позволит увеличить срок эксплуатации элемента;
• Надежность и эффективность функционирования.

Конструкция и принцип работы автоматических воздухоотводчиков

Воздухоотводчики Afriso выполняются в поплавковой конструкции.

 В конструкцию автоматического воздухоотводчика включены элементы:

• Корпус (камера) узкой длинной формы;
• Поплавок;
• Рычаг с шарниром;
• Выпускной клапан.

В конструкции воздухоотводчика применяется латунь или пластик, стойкий к высоким температурам. Корпус имеет литую конструкцию. Для конструирования поплавкового элемента применяется тефлон – в свою очередь это позволяет значительно ускорить процесс срабатывания механизма (по сравнению с классическими воздухоотводчиками, в которых поплавок изготавливается из пластика). Крышка воздухоотводчика выполнена из пластмассы высокого качества, армированной стекловолокном. Монтаж элемента выполняется с применением резьбового соединения с самоуплотнением.

Поплавок является основным рабочим элементом, который удерживает выпускной клапан в закрытом положении, а также позволяет открыть его (при накоплении воздуха и необходимости его отведения). При отсутствии скопления воздуха поплавковый элемент находится в верхней точке воздухоотводчика. Как только в камере накапливается достаточное количество воздуха – поплавок перемещается вниз, создавая воздействие на рычаг, и открывая таким образом клапан для выпуска воздуха из системы. После отведения воздуха поплавок автоматически возвращается в свое исходное положение, что обеспечивает закрытие клапана.

Таким образом, без влияния пользователя, воздухоотводчики Afriso автоматически выполняют отведения воздуха из отопительных элементов системы.

При этом конструкция автоматических воздухоотводчиков Afriso имеет преимущество перед классическими элементами данного направления, которое способствует явному уменьшению срока его износа. Преимущество заключается в конструктивном формировании достаточно широкого зазора между корпусом и поплавком воздухоотводчика, а также более широкого диаметра канала для отведения воздуха, что снижает вероятность засорения элемента мелкими частицами, которые могут быть присущими в воде, циркулирующей в контуре отопления.

Благодаря этому, достигаются также дополнительные удобства в обслуживании и эксплуатации воздухоотводчика:

• Выход воздуха выполняется более эффективно;
• Очистка отводящего канала выполняется более просто.

Теперь отводящий канал находится в центре поплавка и имеет больший диаметр, это позволяет выпускать воздух более эффективно. Именно поэтому воздухоотводчик стало гораздо проще очищать, не деформируя его.

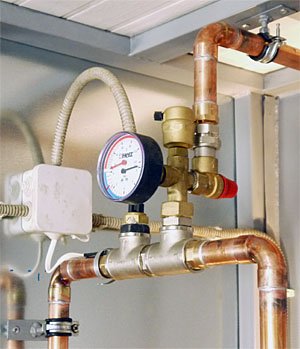

Правила монтажа

Монтаж воздухоотводчиков выполняется в верхней точке системы отопления, в которой отделение воздуха выполняется максимально:

• На котле;
• На воздушных сепараторах;
• В верхней точке стояка;
• На коллекторах.

Также возможно размещение воздухоотводчиков на отопительных радиаторах, в том числе панельной конструкции (для дополнительного спуска воздуха, что актуально на случай, если система выполнена не совсем точно и правильно).

Монтаж воздухоотводчика на перечисленных элементах выполняется вертикально. Для установки воздухоотводчиков Afriso стоит использовать отсечные клапаны, применение которых обеспечит возможность проведения ремонта или замены воздухоотводчика, без необходимости слива воды из контура отопления.
