Аналоговое видеонаблюдение

Аналоговые системы видеонаблюдения в своей структуре имеют аналоговые камеры видеонаблюдения и аналоговые средства передачи видеосигнала. Далее же аналоговые видеопотоки обрабатываются цифровым видеорегистратором (DVR – Digital Video Recorder), который преобразует их в цифровые с последующей записью на цифровые носители. Также возможна передача картинки через интернет удалённым пользователям.

Однако разрешение картинки ограничено видеостандартами PAL и NTSC и не позволяет получить разрешение больше чем 704х576. Даже использование различных технологий оцифровки даст изображение не больше 960х576.

Аналоговые видеокамеры.

Принцип работы. Световой поток, улавливаемый объективом видеокамеры, попадает на ПЗС-матрицу и преобразуется в электрический сигнал, передаваемый по кабелю к устройству приёма.

Выбор камеры. Камеры выбирают в соответствии з назначением и местом установки. Для объектов с естественным освещением (чаще всего улица) выбирают камеры с ИК-подсветкой. Цветные камеры оправдывают себя в местах, где цвет предметов на видео имеет значение. Черно-белые камеры с высоким качеством разрешения и высокой чувствительностью иногда дают более качественную картинку.

Как ранее отмечалось, аналоговые камеры бывают с двумя стандартами видеосигнала – PAL и NTSC.

Разрешение камеры измеряется в телевизионных линиях:

- низкое – 480 ТВЛ;

- среднее – 480-540 ТВЛ

- высокое – 540-700 ТВЛ.

Светочувствительность зависит от уровня освещённости объектов и измеряется в люксах:

• низкая – 1,5 лк- подходит для равномерно освещённых территории и помещений, плохо снимает изображение в тени и затемнении, используется для съемки при ярком свете в дневное время.

• наивысшая – 0,001 лк – пригона при любой освещённости и даёт самое высокое качество.

Передача и обработка видеосигнала.

Самый простой способ – это подключение видеокамеры к телевизору с помощью RСA-кабеля. В таком режиме просмотр осуществляется в режиме реального времени и только с одной видеокамеры.

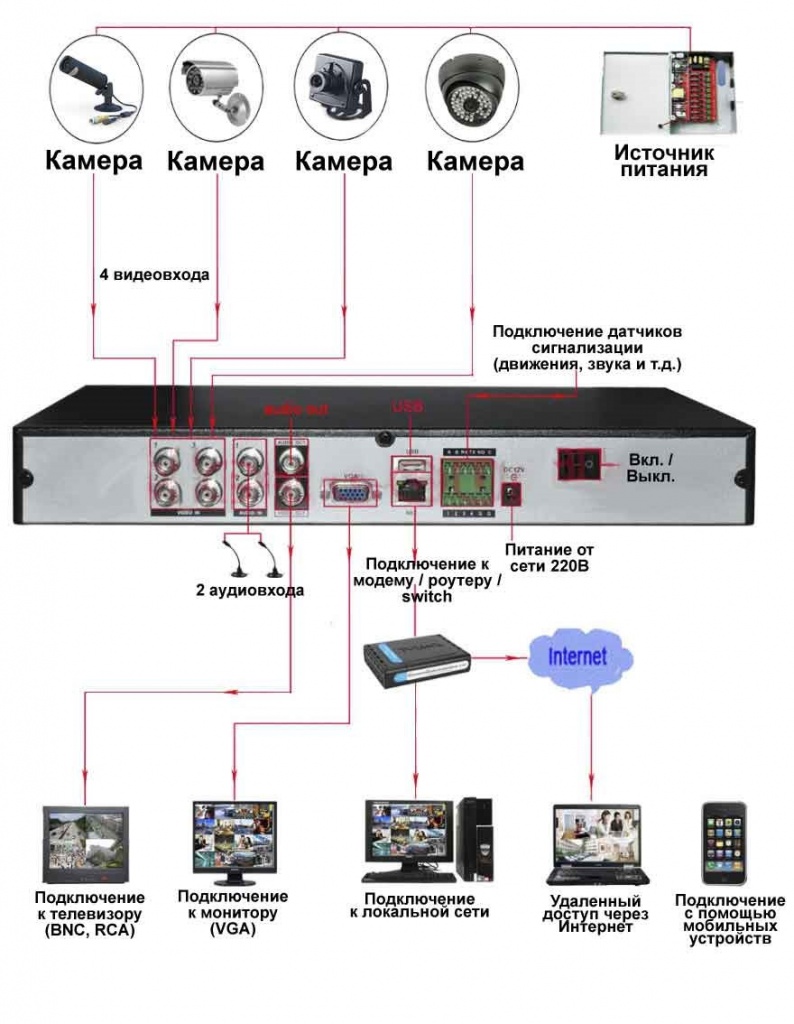

Для построения системы аналогового видеонаблюдения, состоящей из нескольких видеокамер, используют:

1. видеорегистратор DVR;

2. плату видеозахвата для подключения к ПК;

3. домофоны и т.п.

Кабельные соединения.

На сегодняшний на рынке можно встретить готовые наборы систем аналогового видеонаблюдения. Часто в таких наборах для подключения видеокамер к DVR используется RCA-кабель. Недостатки такого кабеля заключаются в значительной потере качества сигнала, связанной с потерями на длине кабеля и малой шириной интерфейсного канала. Кроме того, такой кабель неустойчивый к внешним помехам.

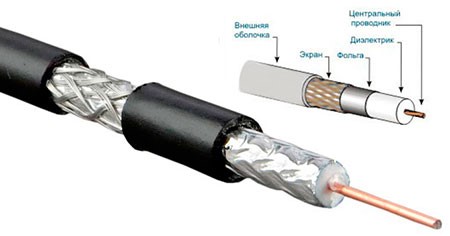

Профессионалы используют для подключения таких камер коаксиальный кабель марки РК-75-х-х или зарубежные аналоги RG-59, RG-6, RG-11. Этот тип кабеля представляет собой медную жилу, заключённую в толстый слой пенистого диэлектрика, который покрыт снаружи экранирующей защитной оболочкой, благодаря которой обеспечивается хорошая защита от помех и возможных потерь видеосигнала.

При выборе кабеля необходимо учитывать удаление камер от видеорегистратора (чем кабель длиннее и тоньше, тем больше потерь сигнала) и место укладки (внутри помещения или на улице). Обязательно центральный проводник должен быть обязательно медным, иначе сигнал будет очень слабым. Волновое сопротивление кабеля должно составлять 75 Ом.

В тех случаях, когда питание камеры и передача видеосигнала осуществляется с одной точки к использованию предлагается комбинированный кабель. Это коаксиальный кабель в одной связке с проводами питания. Также в таком кабеле могут иметься провода для дополнительных элементов (микрофон, управление камерой).

Разъёмы для подключения видеокамер.

Для обеспечения передачи видеосигнала от видеокамер по кабелю используются специальные переходники BNC. Эти же разъёмы используются и для подключения кабелей к видеорегистратору или плате видеозахвата.

Разъёмы питания

Питание видеокамер.

Питание видеокамер осуществляется от отдельного блока питания напряжением 12 В. Мощность блока (блоков) питания зависит от количества видеокамер и мощности тока потребления. Следует учесть, что камеры с подогревом и ИК-подсветкой потребляют дополнительную электроэнергию.

Обработка видеосигналов.

Видеорегистратор.

PC-based DVR – это система состоящая из платы видеозахвата, компьютера и специального программного обеспечения.

Плюсы таких систем:

- возможность наращивания;

- гибкость конфигурации и настройки;

- удобство интерфейса.

Недостатки:

- зависимость от операционной системы;

- возможность двойного использования;

- сложность установки и настройки;

- наличие постоянного включенного системного блока.

Stand-Alone DVR – автономное устройство цифровой записи. На сегодняшний день эти устройства получили самое широкое использование при организации системы видеонаблюдения.

Рассмотрим характеристики этих DVR.

Видеовходы для подключения видеокамер. Обычно их бывает 4, 2 и 16.

Аудиовыходы позволяют осуществлять синхронную аудиозапись. Их может быть от 1 до 16.

Видеовыходы бывают в разных форматах: BNC, VGA, DVI, S-Video, HDMI.

Входы для подключения охранных датчиков.

USB-выходы используются для подключения USB-накопителей, мышки.

Порт RS-485 предназначен для управления.

Порт RS-232 – инженерный порт для диагностики и программирования DVR.

LAN используется для подключения к сетевому оборудованию или ПК.

Видеорегистраторы всегда используют сжатие для видеозаписи. Существует множество алгоритмов сжатия, которые делятся на два типа – потоковые и покадровые. Потоковые сжимают поток видео, а покадровые – каждый кадр. Потоковые сжимают в несколько раз эффективнее, но покадровые дают более чёткую картинку при воспроизведении.

На сегодняшний день самый популярный алгоритм сжатия видео MPEG-4. Самый прогрессивный – H.264, который сочетает в себе высокое качество видео и сильное сжатие (в три раза больше, чем MPEG-4).

Как правило, для записи стандартные DVR используют компьютерные жёсткие диски (HDD). В ранних моделях использовались диски с интерфейсом IDE, но на сегодняшний день используются диски SATA. В регистраторах используется штатное место для установки одного или двух HDD. Перед покупкой диска обязательно нужно убедиться какой максимальный объём диска поддерживает DVR. ПО видеорегистратора напрямую работает с пластинами диска, поэтому нет смысла покупать диск с максимальной скоростью. Кэш память тоже может не использоваться. Некоторые производители жёстких дисков выпускают специальные модели для использования в DVR.

Режимы записи:

1. Постоянная запись (круглосуточно).

2. Запись по расписанию в установленное время.

3. Запись по детекции движения. Детектор движения в DVR позволяет существенно сэкономить место на жёстком диске, так как записывает только те кадры, в которых есть движение. Детекцию движения рекомендуется использовать с внутренних. В недорогих видеорегистраторах отсутствие интеллектуальной системы распознавания движений может привести к ложным срабатываниям при атмосферных осадках либо несработка на мелких объектах.

Управление DVR.

1. С помощью ИК-пульта.

2. С помощью внешней клавиатуры с интерфейсом RS-485.

3. С помощью кнопок на передней панели.

4. С помощью компьютерной мыши.

5. По сети с помощью специализированного ПО или в окне WEB-браузера.

Удалённое видеонаблюдение.

Для организации удалённого видеонаблюдения DVR необходимо подключить к сети, используя выход LAN. В местной сети достаточно назначить DVR статический IP-адрес (производителем он установлен по умолчанию и указывается в сопроводительной документации, но при необходимости его можно изменить). Если же необходимо получить доступ к DVR через всемирную сеть Ethernet, то тут есть несколько вариантов.

1. Используя статический IP-адрес. В этом случае необходимо иметь статический IP-адрес, полученный от провайдера, осуществить проброс портов и DMZ (то есть прописать в роутере внутрисетевой адрес DVR);

2. Облачное видеонаблюдение. Удобство использования облака заключается в возможности создания удалённого доступа к DVR без получения статического IP-адреса и различных операций с пробросом портов и т.п. На рынке есть множество компаний, которые предоставляют подобный сервис, в том числе и сами производители оборудования для видеонаблюдения. Достаточно пройти процедуру регистрации на сервере и осуществить сетевые настройки DVR. Сервисы могут быть как платные так и бесплатные.

Преимущество аналоговых систем видеонаблюдения в первую очередь в их цене. Аналоговое видеонаблюдение целесообразно использовать в маленьких магазинах, в небольших офисах, для слежения на дачах и т.п. В таких системах нет смысла использовать камеры с разрешением более 500 ТВЛ. Оптимально – 420 ТВЛ. В регистраторах эконом-класса не всегда хорошие усилители видеосигнала, поэтому не рекомендуются большие расстояния. Проблемно использование аналоговых видеокамер на заправках, автостоянках с большим количеством транспорта, финансовых учреждениях. Зона просмотра аналоговых камер не превышает 4-5 метров, поэтому идентифицировать лица людей, номера автомобилей и другие важные мелкие детали будет проблематично. По этой же причине проблематично использовать такие камеры на больших складах, в супермаркетах, больших помещениях.
