Аксиальный осевой

Осевые вентиляторы компании Розенберг представлены следующими сериями:Осевые вентиляторы (аксиальные) немецкой компании Росенберг, оснащены поворотными лопастями. Угол поворота и число лопастей регулируется изменением втулки.

• Серия EQ/DQ (DQ –  взрывозащищенные свойства);

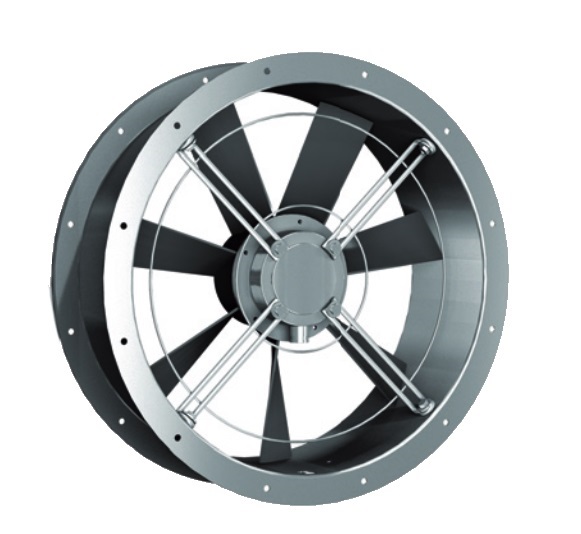

• Серия ER/DR (DR – взрывозащищенные свойства);

• Серия AND.

Особенности и преимущества осевых вентиляторов

• Обеспечение высокой производительности – 85000 м³/час;

• Статистическое давление по максимуму – 830 Па;

• Система воздуховодов  соединяется с вентилятором за счет кожуха с фланцем;

• В стандартном исполнении воздушный поток направляется в сторону двигателя;

• Вертикальная/горизонтальная установка;

• Трехфазные электродвигатели (стандартные) класс защиты IP 55;

• F – класс изоляции.

Диапазон допустимых температур той среды, которая перемещается, рассчитан на пределы от минус 30 градусов до плюс сорока градусов (Если есть необходимость работы вентилятора в других температурных параметрах, необходимо обращение к изготовителю на заказ установки специальных двигателей). Однофазные двигатели могут включаться в комплект поставки дополнительно по предварительному заказу.

В реверсивных осевых вентиляторах с целью изменения направления вращения, лопасти необходимо повернуть на 180 градусов.

Типоразмеры от 315 до 500 обладают скоростью вращения 2880 об/минуту, типоразмеры 560-1000, - обладают скоростью 1440об/минуту.

Рабочее колесо осевых (аксиальных) вентиляторов

Рабочие колеса всех вентиляторов проходят балансировку в соответствии со стандартом G 6,3 DIN ISO 19490. Состоящая из двух частей алюминиевая втулка изготовлена таким образом, что возможен демонтаж рабочего колеса.

Модели от 315 до 800 оснащены втулками, обладающими диаметром по наружи 150 мм и 5/10 поворотными профилированными лопастями (материал изготовления – алюминий). Втулки моделей от 500 до 1000 имеют диаметр (наружный) 250 мм и 7/14 поворотных лопастей. Возможна регулировка угла поворота лопастей (измерение  проводится по крайним точкам лопастей). После совершения регулирования в обязательном порядке проверяется мощность потребления и балансировка колеса, что позволит избежать возможной перегрузки двигателя.

Особенности кожухов осевых вентиляторов

Кожухи в стандартном исполнении производятся из стали (оцинкованной), а также оборудованы специальной скобой, к которой крепится выключатель, кабельная муфта.

При необходимости, по предварительной договоренности, возможны дополнительные исполнения:

• Нанесение на кожух порошкообразной краски или изготовление из специальной стали;

• Оборудование кожухов люками (их назначение – удобный доступ для обслуживания);

• Возможна установка муфты, выключателя на лючке (необходимость в установки скобы для крепления отпадает);

• Защита (от прикосновений) входного коллектора или ее исключение;

• Установка двигателя необходимой потребителю мощности, размеров, высоты;

• Взрывобезопасное исполнение (в зоне между неподвижными частями и подвижными частями возможно образование искр; с целью предотвращения возможной взрывоопасной ситуации, данная зона снабжается специальной вставкой из меди). При таком изменении, необходимо позаботиться о защите вставки и рабочего колеса от влияния коррозийных процессов.

При выборе осевого (аксиального) вентилятора нужно учитывать то, кольцевой зазор между кожухом и рабочим колесом увеличенный практически на 5%, а это, в свою очередь, приводит к увеличению давления на 15 %. Такие вентиляторы рассчитаны на постоянный рабочий режим S1, поэтому не должны быть использованы с частотным преобразователем.

Наличие доступа для проведения технического обслуживания позволяет следить за чистым состоянием встроенного вентилятора. При совершении монтажных работ нужно заблаговременно позаботиться о доступе.

Дополнительные принадлежности в стандартном исполнении изготавливаются из стали (оцинкованной).

 По заказу изделия изготавливаются из нержавеющей стали или покрываются порошкообразной краской:

• Гибкие вставки оснащаются двумя стальными фланцами. Их роль заключается в невозможности передачи в системе воздуховодов вибраций, возникающих в рабочем процессе.

• Стойки обеспечивают легкую установки и повышают устойчивость.

• Виброизоляторы крепятся к стойкам и обеспечивают бесшумность.

• Фланцы предназначены для моментальной установки шумоглушителей, мягких вставок, соединений воздуховодов.

• Трубчатый шумоглушитель снижает шумовой уровень.

• Коллектор входной (оцинкованный) – создает условия для свободного входа воздушной массы. Бывают коллектора с защитной от прикосновений решеткой и без нее.

• Защитная решетка от прикосновений устанавливается во взрывоопасных помещениях с целью защиты от возможного попадания посторонних предметов, насекомых в вентилятор. Монтируется на стороне нагнетания.

• Клеммная коробка – внешнее расположение позволяет проводить электромонтаж.

• Выключатель сервисный – блокирует (останавливает) сетевое питание вентилятора.

• Корпусное удлинение осуществляется за счет длинной или короткой обечайки (из листовой стали) + фланц
